Замена материнской платы Lenovo Edge 2-1580

Используя отвёртку Phillips #0, выверните 11 винтов длиной 5,4 мм с задней панели.

Используя пластиковую инструмент, извлеките заднюю панель из ноутбука.

Используя отвёртку Phillips #0, выверните 2 винта длиной 5,4 мм.

Отключите разъём аккумулятора от материнской платы.

Вытяните аккумулятор наружу и извлеките его из ноутбука.

Используя отвёртку Phillips #0, выверните 3 винта длиной 3 мм.

Сдвиньте накопитель от разъёма, надавливая на два боковых фиксатора, где были удалены винты. Используйте пластиковую инструмент в качестве рычага, чтобы поднять накопитель.

Осторожно извлеките жёсткий диск из ноутбука руками.

Снимите винт Phillips #0 длиной 5,4 мм, который крепит сетевую карту.

Сетевая карта автоматически поднимется вверх.

Возьмитесь за сетевую карту и аккуратно вытяните её.

Извлеките металлическую крышку оперативной памяти.

Возьмитесь за чёрную изолирующую ленту и вытяните её.

Используя отвёртку Phillips #0, выверните 6 винтов вентилятора с устройства.

5 медных и 1 серебристый винт Phillips #0 длиной 5,4 мм.

Отключите вентилятор от материнской платы.

Отсоедините разъём вентилятора от его гнезда на материнской плате.

Осторожно извлеките вентилятор из ноутбука.

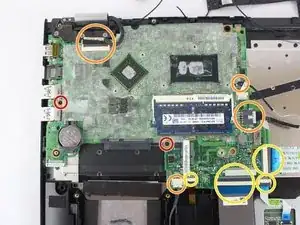

Используя отвёртку Phillips #0, выверните 2 винта Phillips длиной 5,4 мм.

Отключите эти разъёмы от материнской платы.

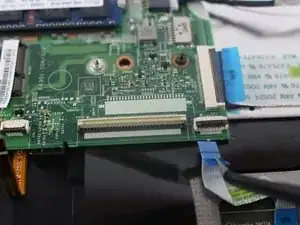

Отсоедините четыре ленточных кабеля от материнской платы.

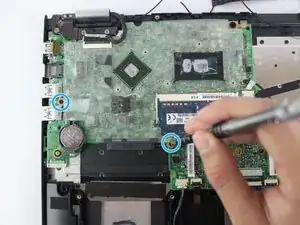

Выверните и снимите 2 винта Phillips #0.

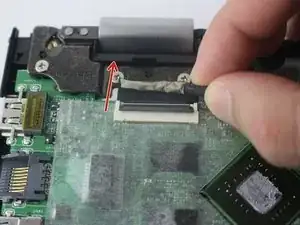

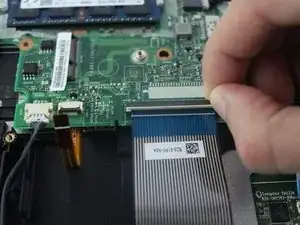

Приподнимите чёрную защёлку ленточного кабеля с коричневой перемычкой, удерживая кабель на материнской плате.

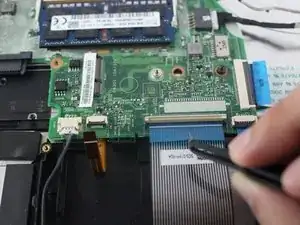

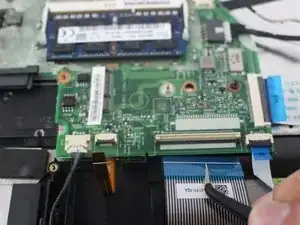

Возьмитесь за перемычку пинцетом и вытяните кабель.

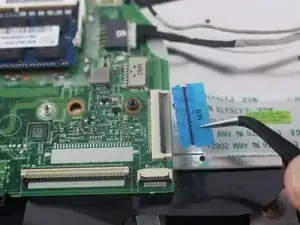

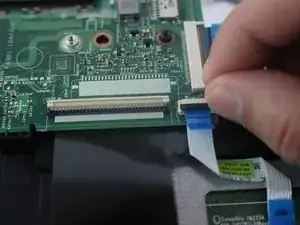

Приподнимите бежевую защёлку ленточного кабеля с синей перемычкой, удерживая кабель на материнской плате, а затем пинцетом вытяните кабель.

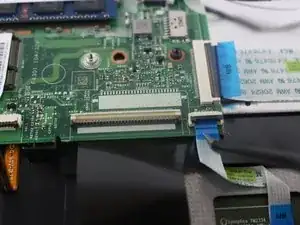

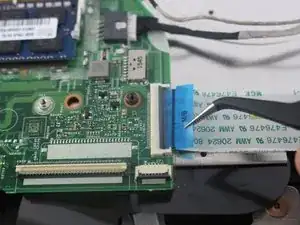

Приподнимите чёрную защёлку ленточного кабеля с синей перемычкой в нижнем правом углу материнской платы и отсоедините кабель с помощью пинцета.

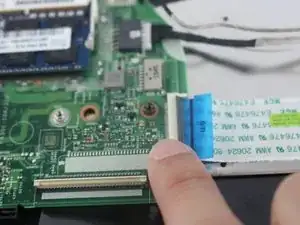

Возьмитесь за перемычку и вытяните кабель.

Найдите последний ленточный кабель с синей перемычкой и поднимите бежевую защёлку, которая фиксирует кабель на материнской плате.

Пинцетом возьмитесь за перемычку и извлеките кабель.

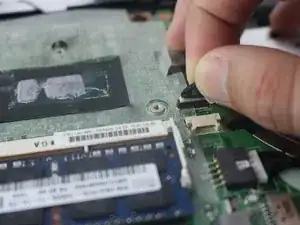

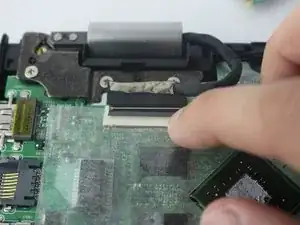

Приподнимите чёрную защёлку чёрного разъёма в левом верхнем углу материнской платы, удерживая разъём на плате.

Возьмитесь за кабель и потяните его наружу, чтобы извлечь.

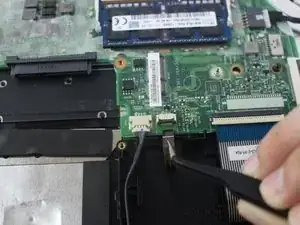

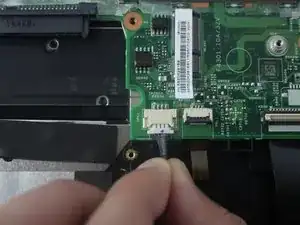

Вытяните провод рядом с ленточным кабелем с коричневой перемычкой и отключите его.

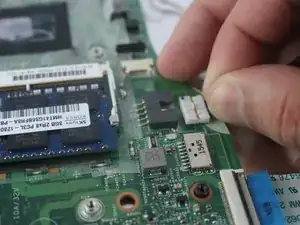

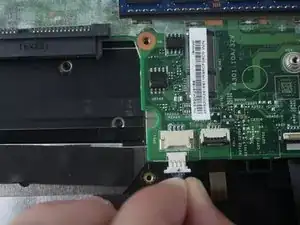

Возьмитесь за маленький чёрный разъём рядом с модулем оперативной памяти и отсоедините его от материнской платы.

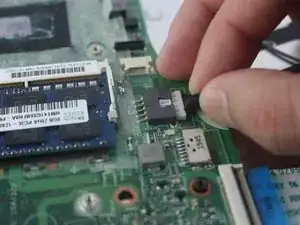

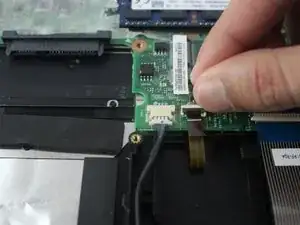

Отключите оставшийся разъём рядом с модулем оперативной памяти и снимите его с материнской платы.

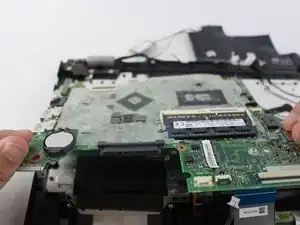

Аккуратно возьмитесь за материнскую плату и слегка приподнимите её вверх. Затем потяните на себя и извлеките материнскую плату.
