Замена вентилятора Lenovo Edge 2-1580
Это руководство покажет, как снять и заменить систему охлаждения вентилятора ноутбука, если она по какой‑то причине вышла из строя и требует замены.
Шаг 1

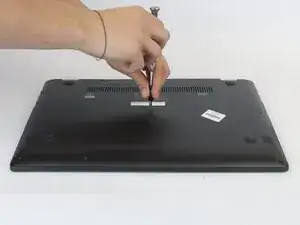

Отверткой Phillips #0 выкрутите (11) одиннадцать винтов 5,4 мм с задней крышки.
Шаг 2

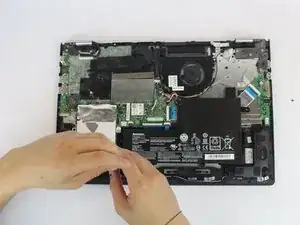

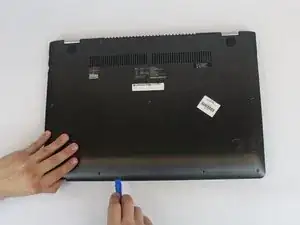

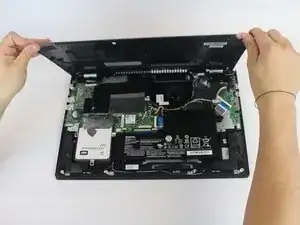

Пластиковым инструментом для вскрытия извлеките заднюю крышку из корпуса ноутбука.
Шаг 3
Отверткой Phillips #0 выкрутите (2) два винта 5,4 мм.

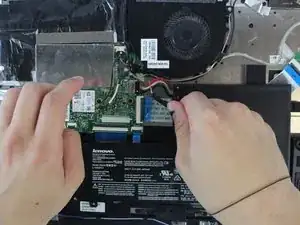

Отключите разъём батареи от материнской платы.
Шаг 4

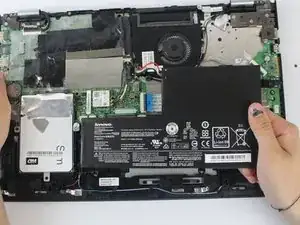

Потяните батарею наружу и извлеките её из корпуса ноутбука.
Шаг 5

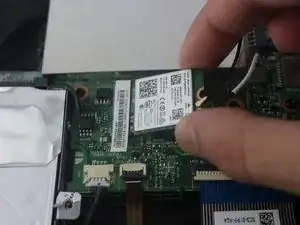

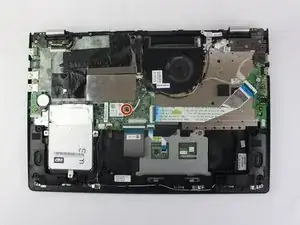

Снимите винт Phillips #0 5,4 мм, крепящий модуль беспроводной сети.
Модуль сети поднимется сам.
Шаг 6

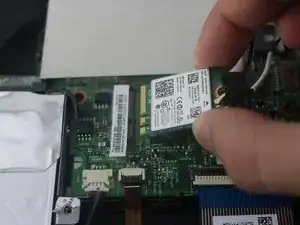

Возьмите модуль сети и аккуратно вытяните его.
Шаг 7
Снимите металлическую крышку оперативной памяти.
Шаг 8

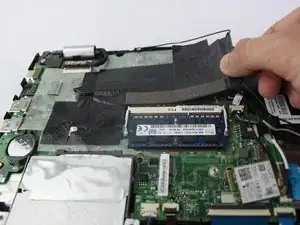

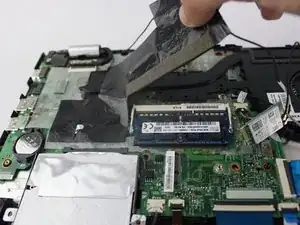

Возьмите чёрную изоляционную ленту и снимите её.
Шаг 9

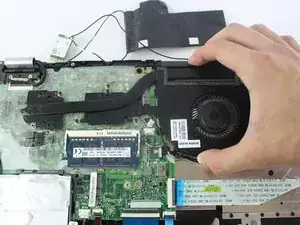

Отверткой Phillips #0 выкрутите (6) шесть винтов, крепящих вентилятор в устройстве.
(5) Пять медных и (1) один серебряный винт Phillips #0 5,4 мм.
Отключите вентилятор от материнской платы.
Шаг 10

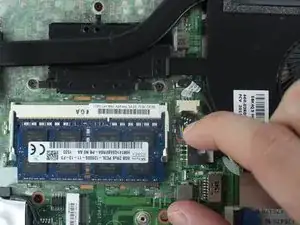

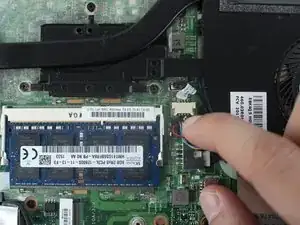

Отсоедините разъём вентилятора от его гнезда на материнской плате.
Шаг 11

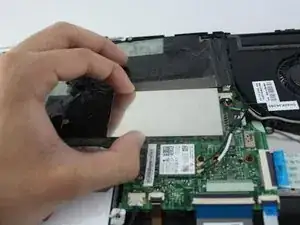

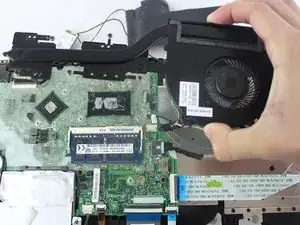

Осторожно извлеките вентилятор из ноутбука.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
