Замена SSD в Lenovo Legion Y7000P

Дождитесь, пока батарея ноутбука не разрядится ниже 25% перед началом ремонта — заряженная батарея может загореться при повреждении.

Отключите все кабели и полностью выключите ноутбук.

Переверните ноутбук крышкой вниз так, чтобы резиновые ножки были сверху.

Отвинтите крестовой отверткой 11 винтов, крепящих заднюю крышку:

Пять винтов длиной 11.5 мм

Шесть винтов длиной 4.7 мм

Вставьте плоскую сторону медиатора между верхним правым углом задней крышки и рамой.

Пластиковые защёлки фиксируют заднюю крышку на раме. Вы услышите и почувствуете их освобождение при работе.

Держите медиатор под углом вверх при сдвиге — это поможет освободить защёлки.

Просуньте медиатор вниз по правому краю и вокруг нижнего правого угла, чтобы освободить защёлки.

Проведите медиатором вдоль переднего края и поднимите к верхнему левому углу, чтобы освободить оставшиеся защёлки, фиксирующие заднюю крышку.

Снимите заднюю крышку.

При сборке:

Просуньте две защёлки около центра верхнего края задней крышки под крышку петли.

Плотно прижмите по периметру заднюю крышку, чтобы все защёлки вошли на место.

Черная жёсткая крышка проходит через радиатор и вентиляторы.

Снятие крышки значительно облегчает ремонт, но не обязательно. Если вы не хотите её снимать, можно свернуть её в рулон, чтобы отвести в сторону, и пропустить следующие два шага.

Разогрейте iOpener и приложите его к крышке на две минуты.

Также можно использовать фен. Следуйте этому руководству для дополнительных инструкций.

Осторожно подденьте и снимите черную крышку.

При сборке прижмите крышку на место, используя остатки клея.

Используйте плоский конец лопатки, чтобы выдвинуть разъём батареи прямо из его сокета.

Нажимайте на язычок сверху разъёма батареи, а не на сами провода.

Отвинтите крестовой отверткой винт длиной 3.9 мм, фиксирующий SSD.

После удаления винта SSD поднимется под небольшим углом.

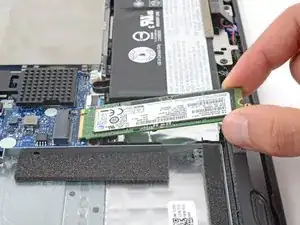

Вытяните SSD прямо из его разъёма и удалите его.

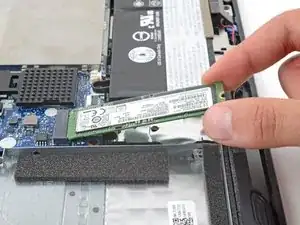

При сборке вставляйте SSD под небольшим вниз наклоном в его разъём.
