Замена зарядного порта в Razer Blade 15" (2020)

Перед началом ремонта разрядите аккумулятор ноутбука ниже 25% — заряженный аккумулятор может загореться в случае повреждения.

Отключите все кабели и полностью выключите ноутбук.

Закройте крышку и переверните ноутбук так, чтобы задняя панель была обращена вверх.

Используйте отвертку T5 Torx, чтобы выкрутить десять винтов длиной 3,7 мм, фиксирующих заднюю панель.

Задняя панель слабо зафиксирована на материнской плате термопрокладками. В зависимости от возраста ноутбука, снять ее может быть проще или сложнее.

Пальцем подденьте правую сторону задней панели, начиная с выреза для порта Ethernet.

Снимите заднюю панель медленно, чтобы избежать разрыва термопрокладок под ней.

Положите заднюю панель на резиновые ножки, чтобы не повредить термопрокладки на ее внутренней стороне.

Приложите разогретый iOpener к прокладке кабеля аккумулятора на одну минуту.

Можно также использовать фен — но будьте осторожны, так как перегрев аккумулятора может повредить его или вызвать возгорание.

Будьте осторожны, чтобы не повредить аккумулятор инструментом.

Используйте пинцет с тупыми концами или пальцы, чтобы отклеить и снять прокладку кабеля аккумулятора.

Используйте плоский конец медиатора, чтобы нажать на квадратный выступ разъема аккумулятора и выдвинуть его из гнезда.

В следующих двух шагах вы отсоедините антенные кабели Wi-Fi для доступа к другим компонентам.

Антенные кабели выглядят очень похоже. Пометьте один из них кусочком скотча или маркером и запомните, к какому гнезду он подключается.

Введите один конец углового пинцета под металлический наконечник каждого антенного кабеля и подденьте его, чтобы отсоединить.

При сборке совместите разъем над его гнездом и аккуратно нажмите плоским концом медиатора или ногтем до щелчка.

Возьмитесь за вытяжную петельку на разъеме экрана.

Потяните вверх, чтобы отсоединить разъем от гнезда.

При сборке совместите разъем над его гнездом и нажмите до щелчка.

Используйте кончик медиатора, чтобы поочередно нажимать на противоположные стороны разъема зарядного порта, постепенно выдвигая его из гнезда.

Отведите кабель зарядки за правый край ноутбука.

Используйте крестовую отвертку, чтобы выкрутить три винта длиной 6,7 мм, фиксирующие правую крышку петли.

Снимите правую крышку петли.

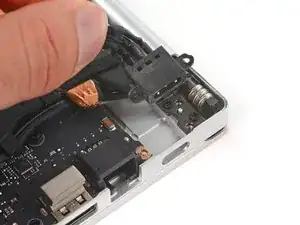

Отведите кабели зарядного порта в сторону от радиатора.

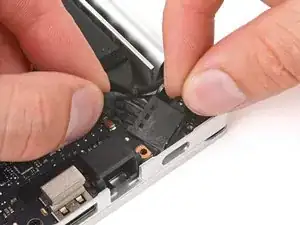

Используйте плоский конец медиатора, чтобы поддеть верхний винтовой крепеж зарядного порта, пока он не освободится от петли.

Поверните зарядный порт против часовой стрелки и выдвиньте нижний винтовой крепеж из-под материнской платы.

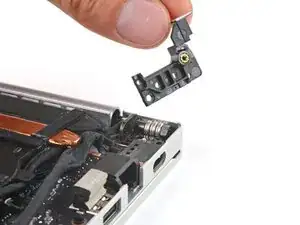

Извлеките зарядный порт.
