Замена левого вентилятора Razer Blade 15" (2020)

Разрядите батарею ноутбука ниже 25% перед началом ремонта — заряженная батарея может загореться при повреждении.

Отключите все кабели и полностью выключите ноутбук.

Закройте крышку и переверните ноутбук так, чтобы нижняя крышка была сверху.

Используйте отвертку Torx T5, чтобы выкрутить десять винтов длиной 3,7 мм, фиксирующих нижнюю крышку.

Нижняя крышка слабо закреплена на плате с помощью термопрокладок. В зависимости от возраста ноутбука её может быть легче или труднее снять.

Подденьте правую сторону нижней крышки пальцем, начиная от выреза для Ethernet-порта.

Снимайте нижнюю крышку медленно, чтобы не разорвать термопрокладки под ней.

Положите нижнюю крышку на резиновые ножки, чтобы не повредить термопрокладки на её внутренней стороне.

Приложите разогретый iOpener к ленте кабеля батареи на одну минуту.

Вы также можете использовать фен — но будьте осторожны, перегрев батареи может повредить её или вызвать пожар.

Будьте осторожны, чтобы не повредить батарею инструментом.

Используйте пинцет с притуплёнными кончиками или пальцы, чтобы отодрать и снять ленту на кабеле батареи.

Используйте плоский конец лопатки, чтобы нажать на квадратную защёлку разъёма батареи и вытащить его из гнезда.

В следующих двух шагах вы отсоедините кабели антенны Wi‑Fi, чтобы получить доступ к другим компонентам.

Кабели антенн выглядят очень похоже. Пометьте один из них кусочком ленты или маркером и запомните, к какому гнезду он подключён.

Вставьте одну из лапок изогнутого пинцета под металлическую шейку каждого кабеля антенны и подденьте вверх, чтобы отсоединить его.

При сборке совместите разъём с гнездом и аккуратно нажмите плоским концом лопатки или ногтем, пока он не защёлкнется.

Возьмитесь за язычок разъёма экрана.

Потяните вверх, чтобы отсоединить разъём от гнезда.

При повторной сборке совместите разъём с гнездом и нажмите вниз, пока он не защёлкнется.

Используйте острый конец лопатки, чтобы поочередно нажимать на стороны разъёма зарядного порта и «вывести» его из гнезда.

Переместите кабель зарядки через правый край ноутбука.

Отстегните кабели экрана и антенны от вентилятора и переместите их через правый край ноутбука.

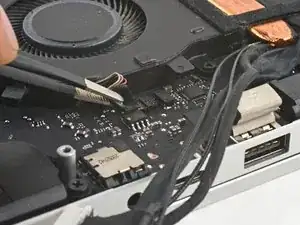

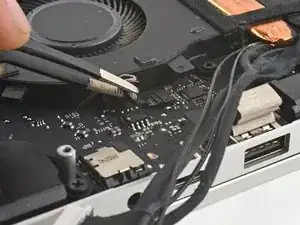

Возьмите пинцетом или пальцами резиновую оплётку вокруг кабеля левого вентилятора и вытяните разъём прямо из гнезда.

Используйте крестовую отвертку, чтобы выкрутить два винта длиной 6,7 мм, фиксирующие левый вентилятор.

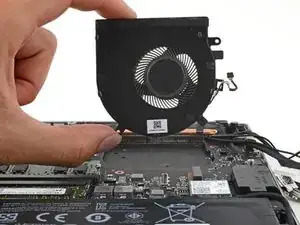

Снимите левый вентилятор.
