Замена радиатора в Razer Blade 15 Advanced Model (начало 2020)

Дайте аккумулятору вашего ноутбука разрядиться ниже 25% перед началом этого ремонта — заряженная батарея может загореться при повреждении.

Отключите все кабели, полностью выключите ноутбук и закройте крышку.

Используйте отвертку T5 Torx, чтобы выкрутить десять винтов длиной 3,8 мм, крепящих заднюю крышку.

В зависимости от возраста и состояния ноутбука задняя крышка может отойти раньше, чем указано в этом руководстве. Если она ощущается свободной, снимите её в любой момент.

Прикрепите присоску к середине правого края задней крышки, между нижней резиновой ножкой и средними винтами.

Потяните вверх за присоску, чтобы образовалась небольшая щель между задней крышкой и рамой.

Вставьте пластину для открытия в щель.

Поверните пластину для открытия вверх, от рамки. Держите её повернутой вверх пока она находится между задней крышкой и рамкой.

Проведите пластину для открытия вокруг нижнего правого угла задней крышки, чтобы освободить её от рамки.

Проведите пластину для открытия вдоль переднего края и вокруг переднего левого угла задней крышки, чтобы полностью освободить её от рамки.

Снимите заднюю крышку.

Положите заднюю крышку на резиновые ножки, чтобы не повредить термопрокладки.

Подденьте остриём медиатора середину длинного края разъёма аккумулятора.

Поднимите и отсоедините нажимной разъём аккумулятора от его гнезда на материнской плате.

Это потребует некоторого усилия. Не поддёргивайте против резисторов или микросхем.

Чтобы повторно подключить такие нажимные разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При неправильном совмещении контактов штыри могут погнуться и вызвать необратимое повреждение.

Подденьте остриём медиатора металлическую фиксирующую защёлку, которая охватывает по периметру гнездо основного кабеля дисплея.

Откиньте защёлку вверх и над гнездом.

Осторожно вытяните кабель дисплея прямо из его гнезда.

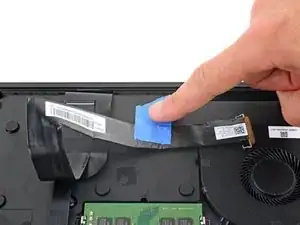

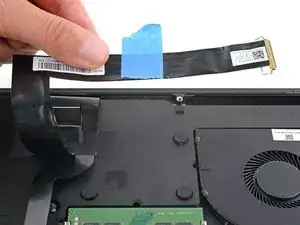

Используйте кусок ленты, чтобы отвести основной кабель дисплея в сторону для лучшего доступа к другому кабелю дисплея.

Не сгибайте кабель поперёк и не располагайте его под экстремальным углом — это может повредить его.

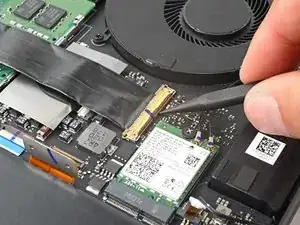

Используйте кончик медиатора или чистый ноготь, чтобы поднять небольшую шарнирную фиксирующую планку на ZIF-разъёме вторичного кабеля дисплея.

Осторожно вытяните кабель прямо из его гнезда.

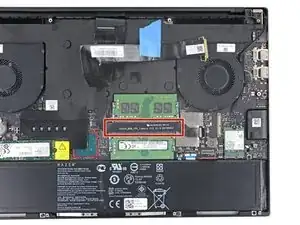

Примечание: Адгезив прикрепляет вторичный кабель дисплея к верхней части разъёмов оперативной памяти.

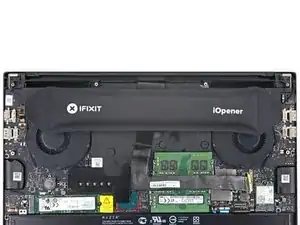

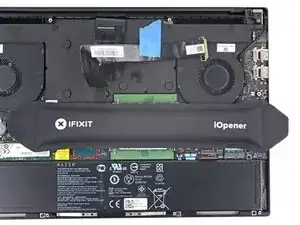

Разогрейте iOpener и приложите его к вторичному кабелю дисплея на две минуты.

Можно также использовать фен. Следуйте этому руководству для получения дополнительных инструкций.

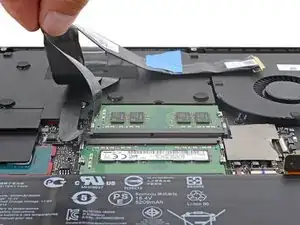

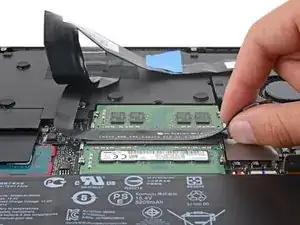

Отклейте вторичный кабель дисплея от верхней части разъёмов оперативной памяти.

Отклейте основной кабель дисплея, который вы приклеили лентой ранее.

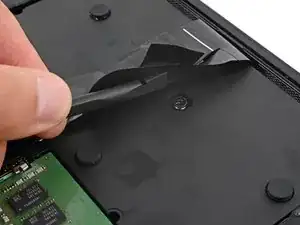

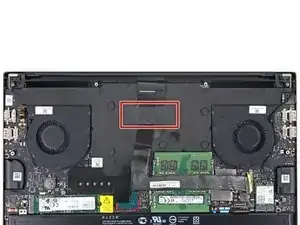

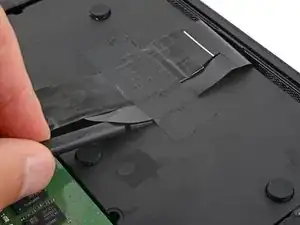

Примечание: Тканевая лента фиксирует кабели дисплея к радиатору.

Приложите разогретый iOpener к тканевой ленте на две минуты.

Можно также использовать фен. Следуйте этому руководству для получения дополнительных инструкций.

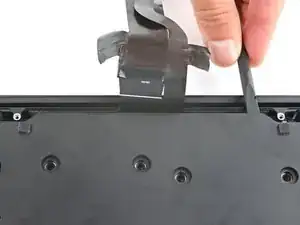

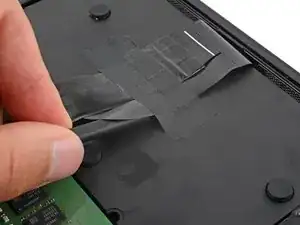

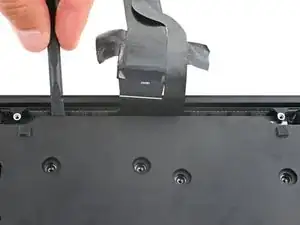

Просуньте плоский край медиатора под одну сторону кабелей дисплея и аккуратно приподнимите, чтобы отсоединить их от радиатора.

Поднимите другую сторону кабелей дисплея, чтобы полностью отсоединить их от радиатора.

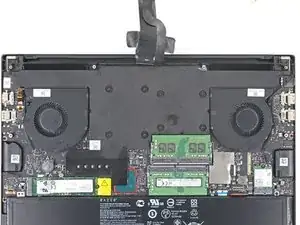

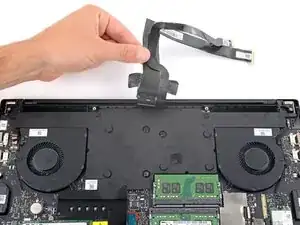

Осторожно уложите кабели дисплея по верхнему краю ноутбука.

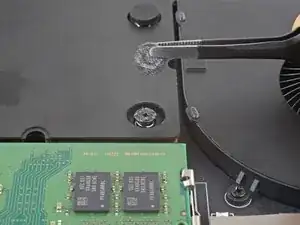

Примечание: На некоторых винтах радиатора могут быть пенопластовые накладки.

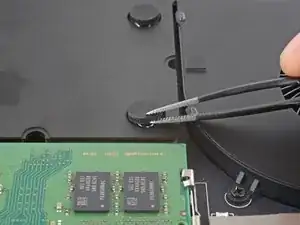

Снимите накладки пинцетом или пальцами.

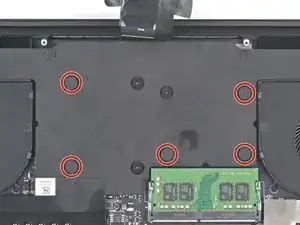

Отвинтите 11 винтов, крепящих радиатор, крестовой отверткой:

Восемь винтов длиной 6,7 мм

Один винт длиной 4,6 мм

Один винт длиной 5,7 мм

Один винт длиной 4 мм

Этот винт может быть закрыт наклейкой. Проколите её отверткой или снимите пинцетом.

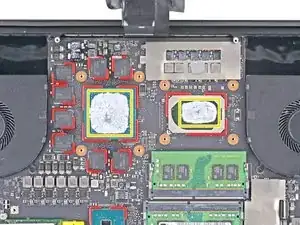

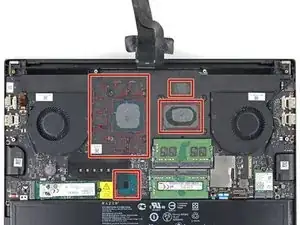

Примечание: Большие участки термопасты и несколько термопрокладок очень сильно скрепляют радиатор с материнской платой.

Для отсоединения радиатора от материнской платы в следующих двух шагах применяйте сильное, равномерное давление.

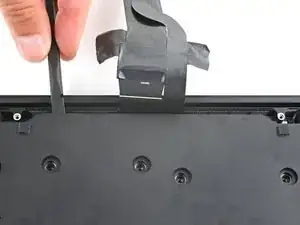

Вставьте плоский конец лопатки между верхним краем радиатора и рамой.

Подденьте радиатор в разных точках вдоль верхнего края, чтобы освободить его от материнской платы.

Если радиатор совсем не двигается, используйте фен, чтобы нагреть радиатор и размягчить термопрокладки.

Используйте плоский конец лопатки, чтобы поднять (не поддевать) радиатор в разных точках по краям, пока радиатор полностью не отсоединится от материнской платы.

Будьте осторожны, чтобы не соскоблить компоненты поверхностного монтажа, подставляя лопатку под радиатор.

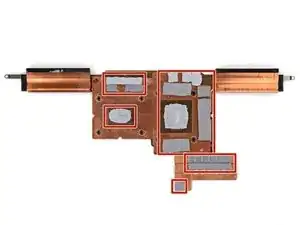

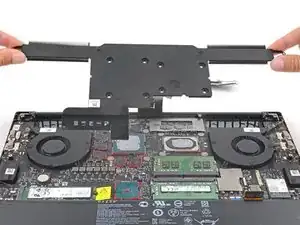

Снимите радиатор.

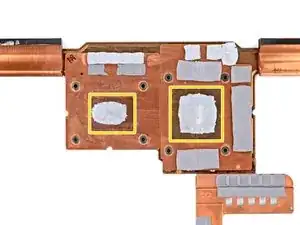

Перед установкой нового радиатора выполните это руководство по очистке процессора, графического чипа и радиатора и нанесению новой термопасты.
