Замена правого вентилятора Razer Blade 15 Advanced Model (Early 2020)

Разрядите батарею ноутбука до уровня ниже 25% перед началом ремонта — заряженная батарея может загореться при повреждении.

Отключите все кабели, полностью выключите ноутбук и закройте крышку.

Используйте отвертку Torx T5, чтобы выкрутить десять винтов длиной 3.8 мм, фиксирующих заднюю крышку.

В зависимости от возраста и состояния ноутбука задняя крышка может отойти раньше, чем указано в руководстве. Если она кажется свободной, снимайте её в любой момент.

Прикрепите мини-присоску к середине правого края задней крышки, между нижней резиновой ножкой и средними винтами.

Подтяните присоску вверх, чтобы создать небольшой зазор между задней крышкой и рамой.

Вставьте пластиковую лопатку в образовавшийся зазор.

Наклоните лопатку вверх, от рамки. Держите её направленной вверх, пока она находится между задней крышкой и рамкой.

Проведите лопатку вдоль нижнего правого угла задней крышки, чтобы освободить её от рамки.

Проведите лопатку вдоль переднего края и вокруг переднего левого угла задней крышки, чтобы полностью освободить её от рамки.

Снимите заднюю крышку.

Положите заднюю крышку на резиновые ножки, чтобы не повредить термопрокладки.

Подденьте концом лопатки середину длинной кромки разъёма батареи.

Поднимите и отключите защёлкивающийся разъём батареи от его гнезда на материнской плате.

Это потребует некоторого усилия. Не подденьте элементы рядом с резисторами или микросхемами.

Чтобы заново подключить защёлкивающиеся разъёмы такого типа, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. При неправильном совмещении контакты могут согнуться и повредиться окончательно.

При работе с ноутбуком, лежащим вверх дном, правый вентилятор будет находиться с вашей левой стороны.

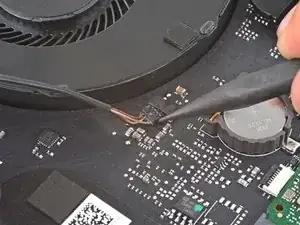

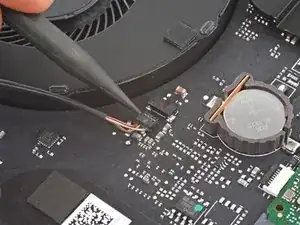

Пошлёпайте наконечником лопатки по чередующимся сторонам разъёма кабеля правого вентилятора, чтобы «вывести» его из гнезда.

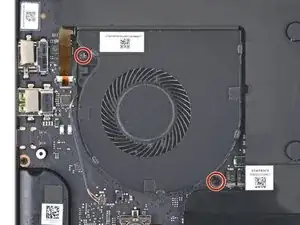

Используйте крестовую отвертку, чтобы выкрутить два винта длиной 5.3 мм, фиксирующих правый вентилятор.

Винты вентилятора могут быть закрыты наклейками. Проткните их отверткой или используйте пинцет для удаления.

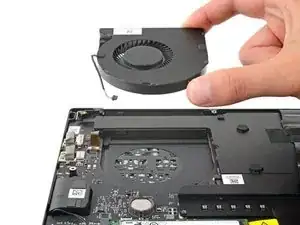

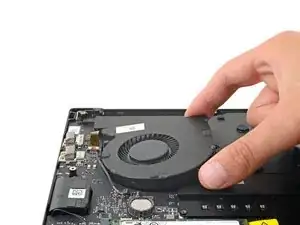

Снимите правый вентилятор.
