Замена SSD в Razer Blade 15" (2020)
Используйте это руководство для замены или апгрейда PCIe M.2 2280 SSD в ноутбуке Razer Blade 15" (2020).
Примечание: этот ноутбук не поддерживает SATA M.2 SSD.
Перед началом ремонта по возможности сделайте резервную копию существующего SSD. Если вы заменяете SSD, на котором установлена операционная система, ознакомьтесь с утилитой клонирования диска, чтобы подготовиться к переносу данных на новый SSD. Существует множество инструментов для этого; если вы не знакомы с процессом, эта статья — хорошее начало.
Шаг 1
Дайте аккумулятору ноутбука разрядиться ниже 25% перед началом ремонта — заряженный аккумулятор может загореться при повреждении.
Отключите все кабели и полностью выключите ноутбук.
Закройте крышку и переверните ноутбук так, чтобы задняя крышка была вверху.
Шаг 2
Используйте отвертку Torx T5, чтобы выкрутить десять винтов длиной 3.7 мм, фиксирующих заднюю крышку.
Шаг 3
Задняя крышка слабо зафиксирована на материнской плате термопрокладками. В зависимости от возраста ноутбука снять её может быть проще или сложнее.
Подденьте правую сторону задней крышки пальцем, начиная с выреза под порт Ethernet.
Шаг 4
Снимайте заднюю крышку медленно, чтобы не порвать термопрокладки под ней.
Положите заднюю крышку на её резиновые ножки, чтобы не повредить термопрокладки на внутренней стороне.
Шаг 5
Нанесите разогретый iOpener на клейкую ленту кабеля аккумулятора на одну минуту.
Вы также можете использовать фен — но будьте осторожны, перегрев аккумулятора может повредить его или вызвать пожар.
Шаг 6
Будьте осторожны, чтобы не повредить аккумулятор инструментом.
Используйте пинцет с тупыми концами или пальцы, чтобы отклеить и снять клейкую ленту с кабеля аккумулятора.
Шаг 7
Используйте плоский конец лопатки, чтобы нажать на квадратную защёлку разъёма аккумулятора и выдвинуть его из гнезда.
Шаг 8

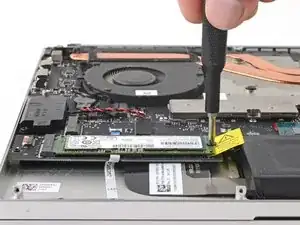

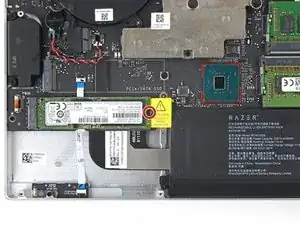

Используйте крестовую отвертку, чтобы выкрутить винт длиной 3.1 мм, фиксирующий SSD.
SSD приподнимется немного.
Шаг 9

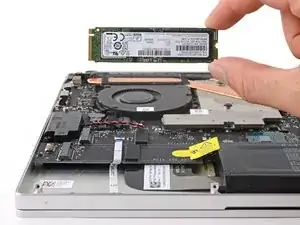

Вытяните SSD прямо из гнезда и извлеките его.

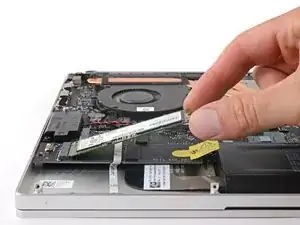

При сборке вставляйте SSD под небольшим наклоном, затем опустите его ровно к рамке и закрепите винтом.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Утилизируйте электронные отходы через переработчика с сертификатом R2 или e-Stewards.
Ремонт прошёл не так, как планировалось? Попробуйте базовую диагностику или обратитесь за помощью в сообщество Answers.
