Замена оперативной памяти Razer Blade 15 Advanced Model (начало 2020 г.)
Используйте это руководство для замены или модернизации оперативной памяти в ноутбуке Razer Blade 15 Advanced Model (начало 2020 г.).
В этом ноутбуке два слота для модулей памяти DDR4‑2933MHz.
Шаг 1
Разрядите батарею ноутбука ниже 25% перед началом ремонта — заряженная батарея может загореться при повреждении.
Отключите все кабели, полностью выключите ноутбук и закройте крышку.
Шаг 2
Используйте отвертку T5 Torx, чтобы выкрутить десять винтов длиной 3,8 мм, крепящих заднюю крышку.
Шаг 3
В зависимости от возраста и состояния ноутбука задняя крышка может отойти раньше, чем указано в этом руководстве. Если она шатается, снимайте её в любой момент.
Прикрепите присоску к середине правого края задней крышки, между нижней резиновой ножкой и средними винтами.
Потяните за присоску вверх, чтобы создать небольшой зазор между задней крышкой и рамой.
Вставьте медиатор для вскрытия в зазор.
Шаг 4
Наклоните медиатор вверх, отведя его от рамки. Держите его наклонённым вверх пока он находится между задней крышкой и рамой.
Шаг 5
Проведите медиатором вокруг нижнего правого угла задней крышки, чтобы отцепить её от рамки.
Шаг 6
Проведите медиатором вдоль переднего края и вокруг переднего левого угла задней крышки, чтобы полностью освободить её от рамки.
Шаг 7
Снимите заднюю крышку.
Положите заднюю крышку на резиновые ножки, чтобы не повредить термопрокладки.
Шаг 8
Подденьте остриём лопатки под среднюю часть длинного края разъёма батареи.
Поднимите и отсоедините контактный разъём батареи от его гнезда на плате.
Это потребует некоторого усилия. Не поддевать резисторы или микросхемы.
Чтобы снова прикрепить такие контактные разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте посередине. При неправильном выравнивании контакты могут согнуться и вызвать необратимое повреждение.
Шаг 9
Планку оперативной памяти фиксируют две металлические защёлки.

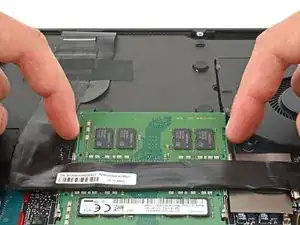

Одновременно отведите защёлки в стороны, пока они не освободятся и планка не откинетcя под небольшим углом.

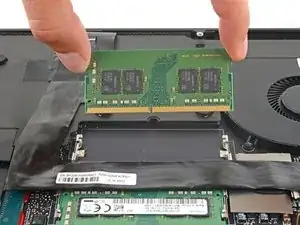

Снимите планку оперативной памяти.
Повторите ту же процедуру, чтобы извлечь вторую планку оперативной памяти.

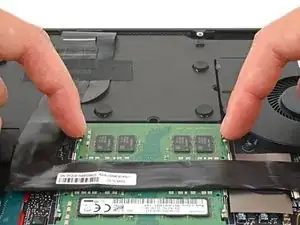

Чтобы установить планку оперативной памяти, вставьте её в сокет под небольшим углом и сильно надавите вниз, пока обе металлические защёлки не зафиксируют планку.
Заключение
Для обратной сборки устройства выполните действия в обратном порядке.
Отнесите электронные отходы на переработку у сертифицированного оператора R2 или e‑Stewards.
Ремонт прошёл неудачно? Попробуйте базовую диагностику или спросите сообщество Answers за помощью.
