Замена левого вентилятора Razer Blade 15 Advanced Model (начало 2020 г.)

Разрядите батарею ноутбука ниже 25% перед началом ремонта — заряженная батарея может загореться при повреждении.

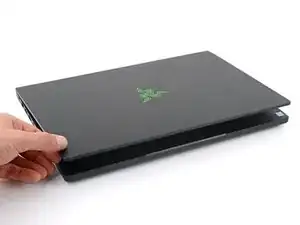

Отключите все кабели, полностью выключите ноутбук и закройте крышку.

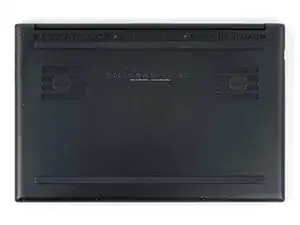

Используйте отвёртку Torx T5, чтобы выкрутить десять винтов длиной 3.8 мм, фиксирующих заднюю крышку.

В зависимости от возраста и состояния ноутбука задняя крышка может отойти раньше, чем показано в этом руководстве. Если она кажется свободной, снимайте её в любое время.

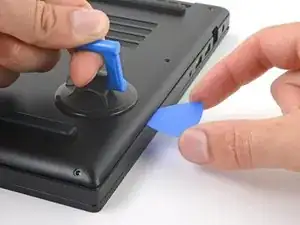

Прикрепите присоску к середине правого края задней крышки, между нижней резиновой ножкой и средними винтами.

Потяните присоску вверх, чтобы создать небольшой зазор между задней крышкой и рамой.

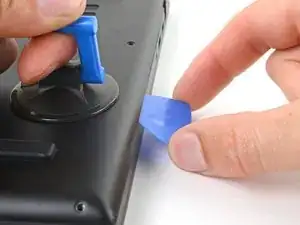

Вставьте лом или медиатор для вскрытия в зазор.

Наклоните медиатор вверх, от рамки. Держите его наклонённым вверх до тех пор, пока он находится между задней крышкой и рамой.

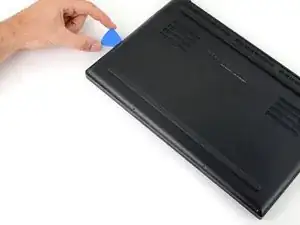

Проведите медиатором вокруг нижнего правого угла задней крышки, чтобы освободить её от рамы.

Проведите медиатором вдоль переднего края и вокруг переднего левого угла задней крышки, чтобы полностью освободить её от рамы.

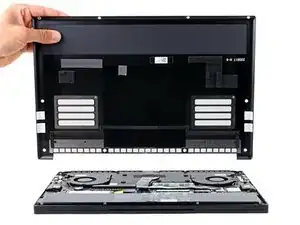

Снимите заднюю крышку.

Положите заднюю крышку на резиновые ножки, чтобы не повредить термопрокладки.

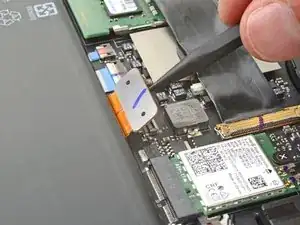

Вставьте остриё лома под середину длинного края разъёма батареи.

Поднимите и отсоедините нажимной разъём батареи от его гнезда на материнской плате.

Для этого потребуется некоторое усилие. Не поддевать резисторы или микросхемы.

Чтобы заново подключить такие нажимные разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте в середине. При неправильном совмещении контакты могут погнуться и привести к необратимому повреждению.

При работе с перевёрнутым ноутбуком левый вентилятор будет находиться у вас с правой стороны.

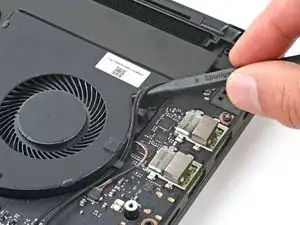

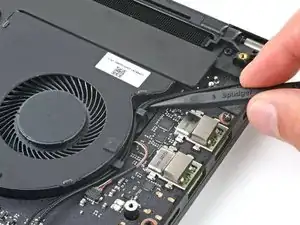

Используйте лом или пальцы, чтобы вывести кабели Wi‑Fi‑карты из зажима в верхнем правом углу вентилятора.

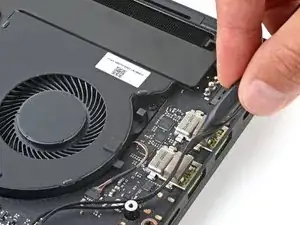

Отодвиньте кабели к правому краю ноутбука, чтобы они не мешали вентилятору.

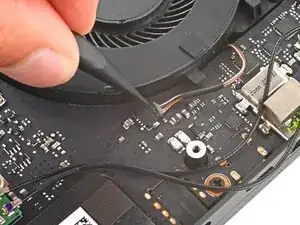

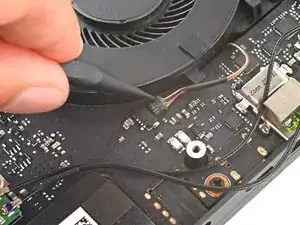

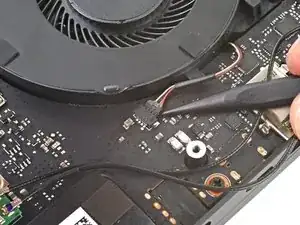

Нажимайте попеременно на стороны разъёма кабеля левого вентилятора кончиком лома, чтобы «выбить» его из гнезда.

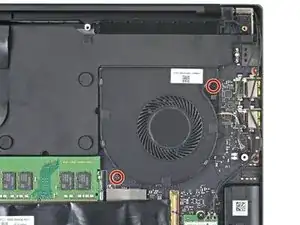

Используйте крестообразную отвёртку, чтобы выкрутить два винта длиной 5.3 мм, фиксирующих левый вентилятор.

Винты вентилятора могут быть закрыты наклейками. Проткните их отвёрткой или используйте пинцет, чтобы удалить их.

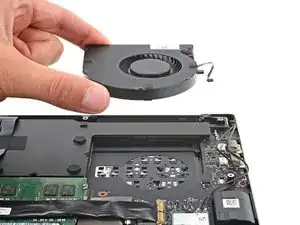

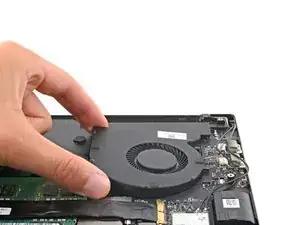

Снимите левый вентилятор.
