Замена SSD в Razer Blade 15 Advanced Model (начало 2020 г.)

Разрядите батарею ноутбука ниже 25% перед началом ремонта — заряженная батарея может загореться при повреждении.

Отключите все кабели, полностью выключите ноутбук и закройте крышку.

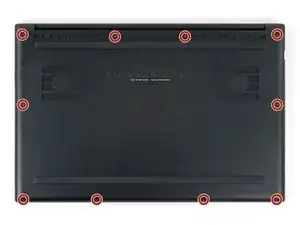

Используйте отвёртку Torx T5, чтобы вынуть десять винтов длиной 3,8 мм, фиксирующих заднюю крышку.

В зависимости от возраста и состояния ноутбука задняя крышка может отойти раньше, чем указано в этом руководстве. Если она кажется ослабленной, снимите её в любое время.

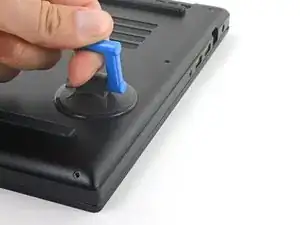

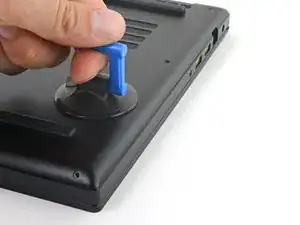

Прикрепите присоску к середине правого края задней крышки, между нижней резиновой ножкой и средними винтами.

Потяните вверх за присоску, чтобы создать небольшой зазор между задней крышкой и рамой.

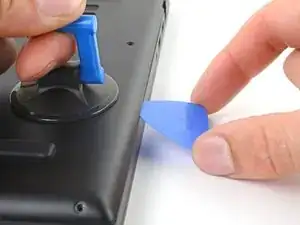

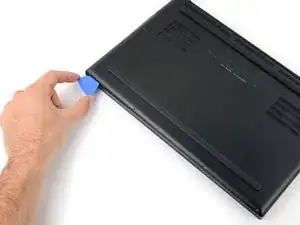

Вставьте лезвие для вскрытия в зазор.

Уголом направьте лезвие вверх, отводя его от рамы. Держите его направленным вверх, пока оно находится между задней крышкой и рамой.

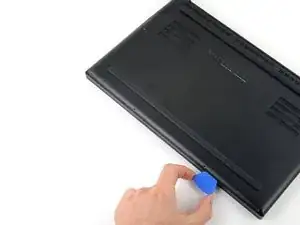

Проведите лезвием вдоль нижнего правого угла задней крышки, чтобы освободить её от рамы.

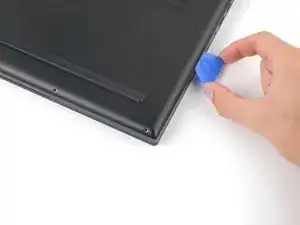

Проведите лезвием вдоль переднего края и вокруг переднего левого угла задней крышки, чтобы полностью освободить её от рамы.

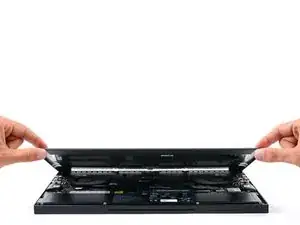

Снимите заднюю крышку.

Положите заднюю крышку на её резиновые ножки, чтобы не повредить теплопроводящие прокладки.

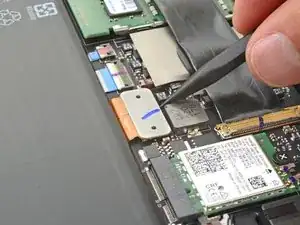

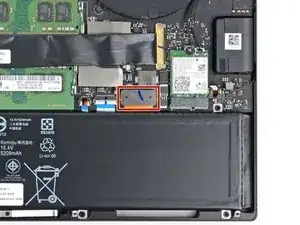

Вставьте кончик лопатки под середину длинного края разъёма батареи.

Поднимите и отсоедините пресс‑разъём батареи от его гнезда на плате.

Это потребует некоторого усилия. Не поддёргивайте возле резисторов или микросхем.

Чтобы снова подключить пресс‑разъёмы такого типа, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не давите посередине. При смещении разъёма контакты могут погнуться и получить необратимые повреждения.

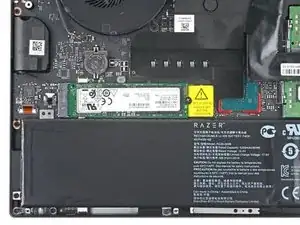

Используйте крестовую отвёртку, чтобы вынуть винт длиной 3,8 мм, фиксирующий SSD.

Винт SSD может быть закрыт наклейкой. Проткните её отвёрткой или удалите пинцетом.

После удаления винта SSD приподнимется под небольшим углом.

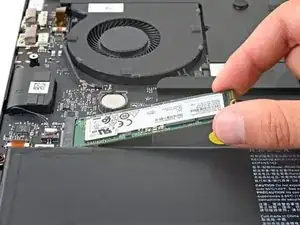

Вытяните SSD прямо из его разъёма, чтобы удалить его.

При сборке вставляйте SSD в разъём под небольшим вниз‑наклоном.
