Замена Wi‑Fi карты ASUS TUF Gaming FX505DY
Это руководство по замене Wi‑Fi карты ноутбука ASUS TUF Gaming FX505DY.
Wi‑Fi карта обеспечивает встроенную беспроводную сетевую функциональность ASUS TUF Gaming FX505DY. Wi‑Fi карты в ноутбуках обычно надежны, но могут столкнуться с проблемами производительности. Они меньше и прочнее многих других компонентов, что делает их более устойчивыми к механическим повреждениям. В ASUS TUF Gaming FX505DY используется Wi‑Fi карта Realtek.
Отказы Wi‑Fi карт из‑за механических повреждений встречаются редко. Подавляющее большинство проблем с Wi‑Fi имеют программную природу, их можно устранить здесь. Если Wi‑Fi карта действительно выйдет из строя или будет работать с перебоями, это проявится в слабом или отсутствующем беспроводном подключении. В зависимости от ошибки компьютер может подключаться, но не передавать или не принимать данные, может не обнаруживать беспроводные сети или полностью потерять возможность подключения по Wi‑Fi.
Запись сохранённых данных беспроводных сетей, включая имена сетей и пароли, может быть полезна на случай, если замена Wi‑Fi карты повлияет на кешированные подключения.
Перед началом убедитесь, что устройство полностью выключено и все зарядные устройства и периферия отключены.
Шаг 1
Выключите ноутбук.
Отключите кабель зарядного устройства.
Несоблюдение отключения кабеля питания и полного выключения компьютера может привести к травмам или повреждению имущества.
Переверните ноутбук так, чтобы нижняя крышка была сверху.
Шаг 2
Используйте крестовую отвёртку Phillips #1, чтобы выкрутить пять винтов 6 мм, фиксирующих крышку корпуса.
Той же отвёрткой открутите шесть винтов 13 мм, удерживающих крышку корпуса.
Шаг 3
Вставьте пластиковый инструмент для вскрытия в угол и отщёлкивайте по краям, оставив сторону с петлями на последок.
Не вставляйте инструмент для вскрытия слишком глубоко, чтобы не повредить внутренние компоненты.
Шаг 4
Осторожно поднимите крышку корпуса, чтобы освободить оставшиеся защёлки со стороны петель, и снимите крышку.
Шаг 5

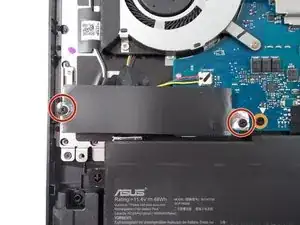

Снимите два винта 3 мм, удерживающие твердотельный накопитель и его фольгированную обёртку, с помощью крестовой отвёртки Phillips #1.
Накопитель выпрямится под углом.
Шаг 6

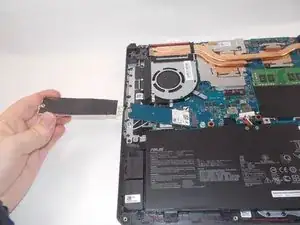

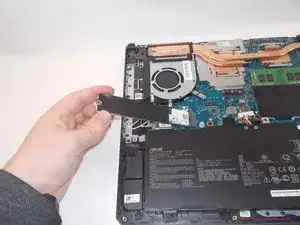

Сдвиньте фольгированную обёртку с накопителя.
Шаг 7

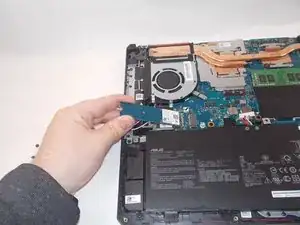

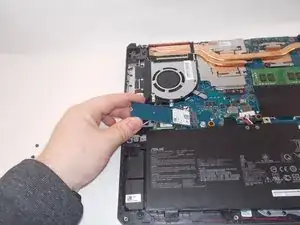

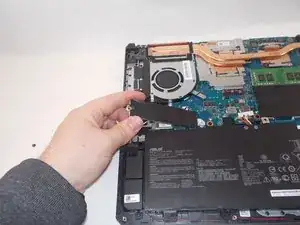

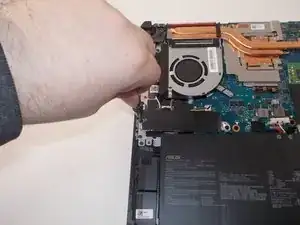

Извлеките твердотельный накопитель, потянув его под углом от материнской платы.
Шаг 8

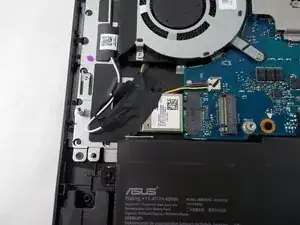

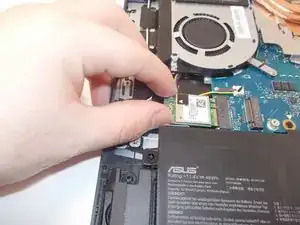

Снимите ленту, закрывающую Wi‑Fi карту.
Шаг 9

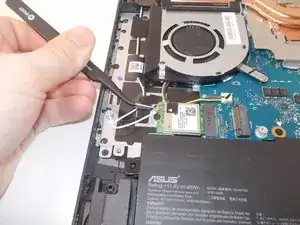

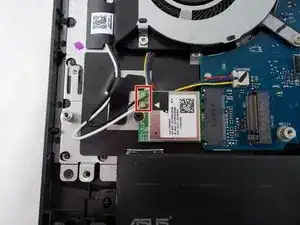

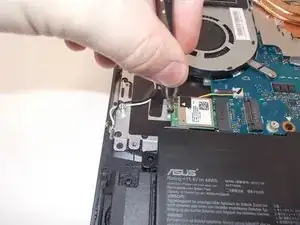

Используя антистатические пинцеты, снимите два коаксиальных антенного кабеля, поднимая провода у разъёмов.
Шаг 10
Удалите винт 6 мм с помощью крестовой отвёртки Phillips #1.
Шаг 11

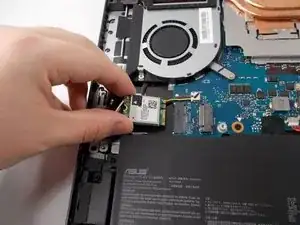

Извлеките Wi‑Fi карту, потянув её прямо от разъёма.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
