Замена аккумулятора в ASUS TUF Gaming F15 FX506HEB-DB74
Используйте это руководство, чтобы заменить аккумулятор в ноутбуке ASUS TUF Gaming F15 FX506HEB-DB74.
Для вашей безопасности разрядите аккумулятор ниже 25% перед разборкой устройства. Это снижает риск возгорания в случае случайного повреждения аккумулятора при ремонте. Если аккумулятор вздут, примите соответствующие меры предосторожности.
Шаг 1
Снимите 11 винтов с крестообразной шлицевой головкой, фиксирующих нижнюю крышку:
Семь винтов длиной 11.6 мм
Два винта длиной 14.6 мм
Два винта длиной 6.1 мм
Шаг 2
Вставьте пластину для раскрытия между нижней крышкой и корпусом на переднем правом краю.
Шаг 3
Сдвиньте пластину вдоль правого края, чтобы освободить защёлки, фиксирующие нижнюю крышку.
Шаг 4
Продолжайте сдвигать пластину по периметру нижней крышки, чтобы освободить оставшиеся защёлки.
Шаг 5
Поднимите нижнюю крышку с корпуса и снимите её.
При сборке это хорошее место, чтобы включить ноутбук и проверить все функции перед окончательным закрытием. Обязательно выключите ноутбук перед продолжением работы.
Шаг 6
Сдвиньте пластиковую крышку, закрывающую разъём аккумулятора, в сторону пальцами, чтобы освободить доступ.
Если пластик не удерживается в отведённом положении, используйте кусочек клейкой ленты, чтобы зафиксировать его.
Шаг 7
Используйте плоский конец лопатки, чтобы сдвинуть каждую сторону разъёма аккумулятора, пока он не выйдет из гнезда.
Шаг 8

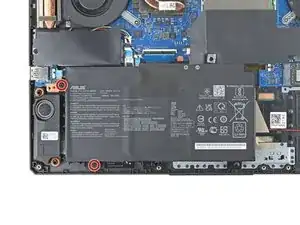

Отверткой с крестообразным шлицем отвинтите два винта длиной 6.1 мм, фиксирующие аккумулятор.
Шаг 9

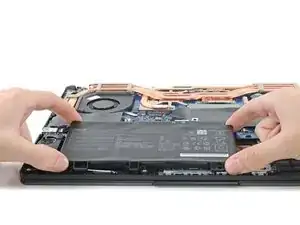

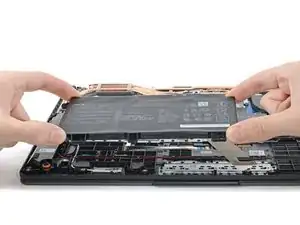

Поднимите аккумулятор вертикально из его посадочного места и извлеките его.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Для оптимальной работы откалибруйте вновь установленный аккумулятор после завершения этого руководства.
Отдавайте электронные отходы на переработку в сертифицированные организации R2 или e-Stewards.
Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
