Замена левого SSD в ASUS TUF Gaming F15 FX506HEB-DB74
Используйте это руководство, чтобы заменить левый SSD в вашем ASUS TUF Gaming F15 FX506HEB-DB74.
Перед началом ремонта, по возможности сделайте резервную копию текущего SSD. Если вы заменяете SSD, на котором установлена операционная система, заранее ознакомьтесь с утилитой клонирования дисков, чтобы подготовиться к переносу данных на новый SSD.
Обязательно полностью выключите и отсоедините питание от ноутбука. Убедитесь, что ноутбук не находится в режиме ожидания, сна или гибернации.
Шаг 1
Удалите 11 винтов с крестовой шлицей, крепящих нижнюю крышку:
Семь винтов 11.6 мм
Два винта 14.6 мм
Два винта 6.1 мм
Шаг 2
Вставьте медиатор для вскрытия между нижней крышкой и шасси на переднем правом краю.
Шаг 3
Проведите медиатор вдоль правого края, чтобы освободить защёлки, удерживающие нижнюю крышку.
Шаг 4
Продолжайте проводить медиатор по периметру нижней крышки, чтобы освободить оставшиеся защёлки.
Шаг 5
Поднимите нижнюю крышку с шасси и снимите её.
При повторной сборке полезно на этом этапе включить ноутбук и проверить все функции перед окончательной установкой крышки. Обязательно снова выключите ноутбук перед продолжением работ.
Шаг 6
Сдвиньте пальцами пластиковую защиту, закрывающую разъём батареи, чтобы освободить доступ.
Если пластик не удерживается в отведённом положении, закрепите его куском ленты.
Шаг 7
Используйте плоский конец лопатки, чтобы сдвинуть каждую сторону разъёма батареи, пока он не выйдет из гнезда.
Шаг 8

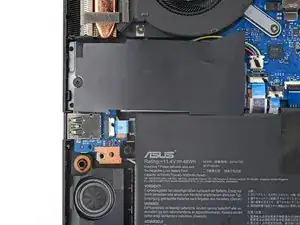

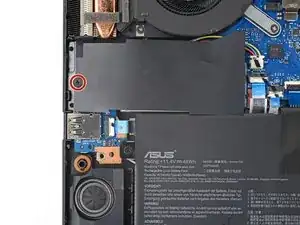

Отверткой с крестовым шлицем удалите винт 3.6 мм, фиксирующий левый SSD и его крышку.
Шаг 9

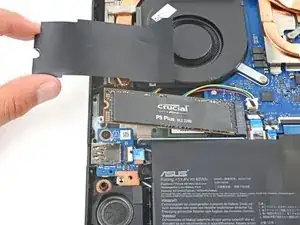

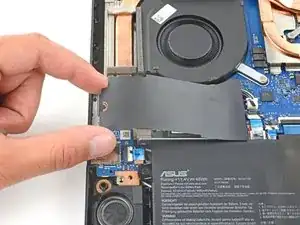

Сдвиньте крышку SSD, схватившись за кромки у углубления под винт, и оттяните её от SSD.
Шаг 10

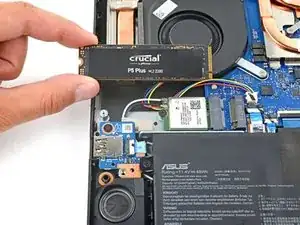

Выньте SSD из его разъёма и удалите его. Держите SSD максимально параллельно плате при вынимании.
Не тяните под острым углом, это может повредить SSD и разъём.
Заключение
Для повторной сборки выполните эти действия в обратном порядке.
Утилизируйте электронные отходы через переработчика с сертификатом R2 или e-stewards.
Ремонт прошёл не так, как планировалось? Попробуйте базовую диагностику или обратитесь за помощью к сообществу ответов ASUS TUF.
