Замена радиатора и вентилятора Asus TUF Gaming FX505DY

Выключите ноутбук.

Отключите зарядный кабель.

Несоблюдение этого условия может привести к повреждению личного имущества или травмам.

Переверните ноутбук так, чтобы задняя часть была обращена вверх.

Используя отвёртку Phillips #1, отвинтите пять винтов по 6 мм, которые крепят заднюю панель.

Используя ту же отвертку, отвинтите шесть винтов по 13 мм, которые закрепляют заднюю панель.

Вставьте пластиковый инструмент для вскрытия в угол и подденьте вдоль краёв, оставляя заднюю сторону с петлями напоследок.

Не вставляйте инструмент слишком глубоко в ноутбук, чтобы избежать повреждения внутренних компонентов.

Осторожно приподнимите заднюю панель, чтобы освободить оставшиеся зажимы со стороны петель, и снимите панель.

С помощью отвертки Phillips 0-ой бит, отвинтите восемь винтов по 5.0 мм на серебряных креплениях.

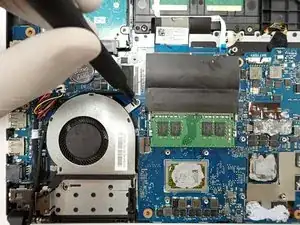

С помощью отвертки Phillips 0-ой бит, отвинтите два винта по 5.0 мм, удерживающих края вентиляторов на месте.

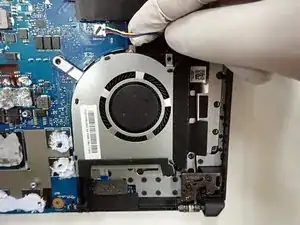

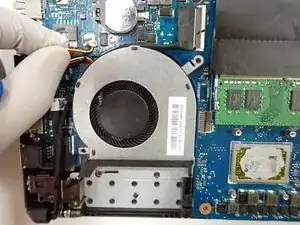

Отключите два кабеля питания, соединяющих вентиляторы с материнской платой.

После того как все кабели и винты будут удалены, осторожно поднимите и снимите вентиляторы и радиатор.
