Замена аккумулятора ASUS TUF Gaming F15 FX506L
Следуйте этому руководству, чтобы заменить аккумулятор в вашем ASUS TUF Gaming F15 FX506L.
Для вашей безопасности разрядите аккумулятор ниже 25% перед разборкой устройства. Это снижает риск возгорания при случайном повреждении аккумулятора во время ремонта. Если аккумулятор вздут, примите соответствующие меры предосторожности.
Шаг 1
Для вашей безопасности разрядите аккумулятор ниже 25% и выключите устройство перед разборкой.
Используйте крестовую отвертку, чтобы выкрутить 10 винтов, закрепляющих заднюю крышку:
Семь винтов длиной 11,6 мм
Два винта длиной 14,6 мм
Один винт длиной 6 мм
Используйте крестовую отвертку, чтобы ослабить фиксированный винт.
Ослабление этого фиксированного винта приподнимет и отделит нижний правый угол задней крышки от корпуса.
При сборке затяните фиксированный винт раньше остальных винтов.
Шаг 2
Вставьте пластину для вскрытия между нижним правым углом задней крышки и корпусом, рядом с фиксированным винтом.
Подденьте, чтобы освободить защёлки, фиксирующие заднюю крышку.
Вы услышите щелчок при освобождении каждой защёлки.
Шаг 3
Снова вставьте пластину для вскрытия между верхним левым углом задней крышки и корпусом.
Вставляйте пластину под крутым углом. Подденьте, чтобы освободить оставшиеся защёлки, фиксирующие заднюю крышку.
Шаг 4
Поднимите заднюю крышку с корпуса и снимите её.
Если задняя крышка приклеилась к корпусу, используйте пластину для вскрытия, чтобы освободить защёлки по периметру крышки.
Шаг 5
Используйте острый наконечник лопатки, чтобы сдвинуть стороны разъёма аккумулятора из его гнезда.
Надавливайте поочерёдно на обе стороны, чтобы «вывести» разъём наружу.
Шаг 6
Используйте крестовую отвертку, чтобы выкрутить два винта длиной 6,2 мм, крепящих аккумулятор.
Шаг 7

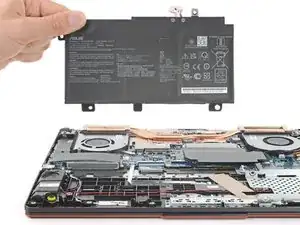

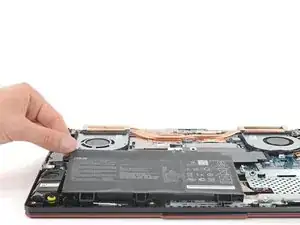

Извлеките аккумулятор из его посадочного места.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Для оптимальной работы откалибруйте вновь установленный аккумулятор после завершения руководства.
Утилизируйте электронные отходы через переработчика, сертифицированного по R2 или e-Stewards.
Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу по вопросам ноутбуков ASUS TUF.
