Замена левого SSD в ASUS TUF Gaming F15 FX506L
Следуйте этому руководству, чтобы извлечь и заменить твердотельный накопитель (SSD) в вашем ASUS TUF Gaming F15.
Перед началом ремонта по возможности сделайте резервную копию текущего SSD. Если вы заменяете SSD, на котором установлена операционная система, ознакомьтесь с утилитой клонирования диска, чтобы подготовиться к переносу данных на новый SSD.
Шаг 1
Для вашей безопасности разрядите батарею ниже 25% и выключите устройство перед разборкой.
Используйте крестовую отвертку, чтобы открутить 10 винтов, фиксирующих заднюю крышку:
Семь винтов длиной 11,6 мм
Два винта длиной 14,6 мм
Один винт длиной 6 мм
Используйте крестовую отвертку, чтобы ослабить захватывающий винт.
Ослабление этого захватывающего винта приподнимет и отделит правый нижний угол задней крышки от шасси.
При повторной сборке затяните захватывающий винт перед остальными винтами.
Шаг 2
Вставьте медиатор для вскрытия между правым нижним углом задней крышки и шасси, рядом с захватывающим винтом.
Подденьте, чтобы освободить защёлки, фиксирующие заднюю крышку.
Вы услышите щелчок каждый раз, когда защёлка освободится.
Шаг 3
Снова вставьте медиатор между верхним левым углом задней крышки и шасси.
Вставьте медиатор под крутым углом. Подденьте, чтобы освободить оставшиеся защёлки, фиксирующие заднюю крышку.
Шаг 4
Поднимите заднюю крышку от шасси и снимите её.
Если задняя крышка прилипла к шасси, используйте медиатор для вскрытия, чтобы освободить защёлки по периметру крышки.
Шаг 5
Используйте наконечник лопатки, чтобы вдавить боковые части разъёма батареи из его гнезда.
Нажимайте поочерёдно с разных сторон, чтобы «вытечь» разъём наружу.
Шаг 6

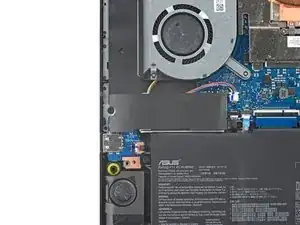

Используйте крестовую отвертку #1, чтобы выкрутить винт длиной 3,6 мм.
Шаг 7

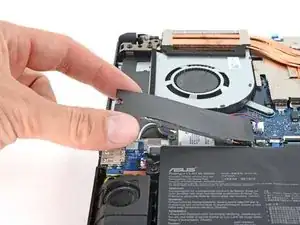

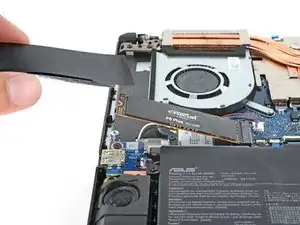

Схватите втулку, окружающую SSD, вблизи углубления под винт.
Тяните втулку прямо, чтобы снять её с SSD, и извлеките её.
Шаг 8

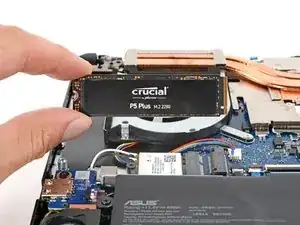

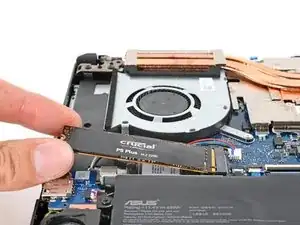

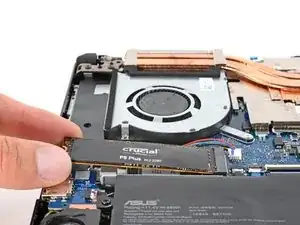

Возьмитесь за кромки SSD вблизи углубления под винт.
Тяните его прямо из гнезда и извлеките.
Если SSD кажется застрявшим, покачивайте его из стороны в сторону во время извлечения.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Утилизируйте электронные отходы у переработчика с сертификатом R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу ответов по ноутбукам ASUS TUF.
Перевод руководства с ifixit.com
