Замена разъёма питания ASUS TUF Gaming FX505DY
Это руководство по замене разъёма питания ноутбука ASUS TUF Gaming FX505DY.
Ноутбук ASUS TUF Gaming FX505DY получает питание от адаптера переменного тока 120 В через разъём питания на левой стороне корпуса. Разъёмы питания, как правило, не содержат сложной микроэлектроники или подвижных частей и подвержены механическим повреждениям, электрическим перегрузкам и загрязнениям.
Неисправный разъём питания не будет подавать питание на устройство или не будет подходить к вилке адаптера. Перед использованием этого руководства визуально осмотрите разъём на предмет препятствий или повреждений. Если компьютер заряжался от розетки без защиты от перенапряжения и происходил сбой питания, гроза или другое электрическое событие, это могло вызвать проблему. Если с разъёмом визуально всё в порядке, неисправность, вероятно, находится в другой части цепи питания. Используйте этот раздел по устранению неполадок для проверки.
Перед началом убедитесь, что устройство полностью выключено и все зарядные устройства и периферия отключены.
Шаг 1
Выключите ноутбук.
Отключите кабель питания.
Если не отключить кабель питания и не выключить компьютер, это может привести к травмам или повреждению имущества.
Переверните ноутбук так, чтобы задняя часть была сверху.
Шаг 2
Отверткой Phillips #1 удалите пять винтов 6 мм, фиксирующих заднюю панель.
Той же отверткой удалите шесть винтов 13 мм, фиксирующих заднюю панель.
Шаг 3
Вставьте пластиковый инструмент для вскрытия в угол и подденьте вдоль кромок, оставив сторону с петлями на последок.
Не вставляйте инструмент для вскрытия слишком глубоко, чтобы избежать повреждения внутренних компонентов.
Шаг 4
Аккуратно поднимите заднюю панель, чтобы освободить оставшиеся защёлки на стороне с петлями, и снимите панель.
Шаг 5

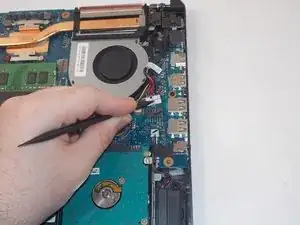

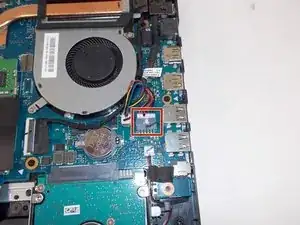

С помощью антистатического лопаткообразного инструмента отсоедините разъём питания, потянув штекер прочь от его гнезда.
Шаг 6

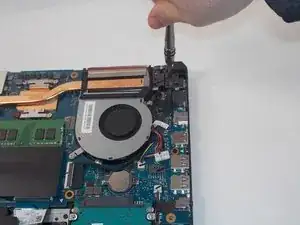

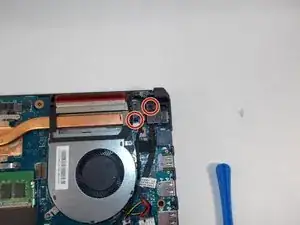

Удалите два винта 6 мм, удерживающие петлю экрана и разъём питания, используя отвертку Phillips #1.
Шаг 7

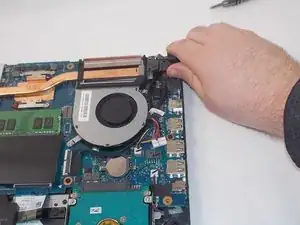

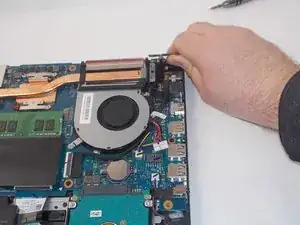

Сильно отведите петлю экрана в сторону.
Петля поддерживает вес экрана, поэтому она тугая. Прилагайте равномерное усилие.
Шаг 8

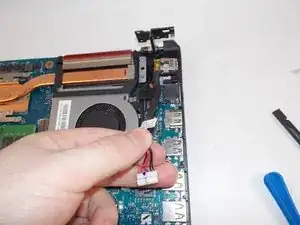

Удалите разъём питания, выведя его из отверстия в корпусе.
Для извлечения может потребоваться сдвиг или изменение угла.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
