Замена правого SSD в ASUS TUF Gaming F15 FX506L
Следуйте этому руководству, чтобы заменить правый твердотельный накопитель (SSD) в Вашем ASUS TUF Gaming F15 FX506L.
Правый слот для SSD (слот 2) обычно пуст в базовых моделях и используется для апгрейдов. Если вы хотите заменить левый SSD в слоте 1, следуйте этому руководству.
Перед выполнением ремонта по возможности сделайте резервную копию существующего SSD. Если вы меняете SSD, на котором установлена операционная система, ознакомьтесь с утилитой клонирования диска, чтобы быть готовым перенести данные на новый SSD.
Шаг 1
Для вашей безопасности разрядите батарею ниже 25% и выключите устройство перед разборкой.
Используйте отвертку Phillips, чтобы снять 10 винтов, фиксирующих заднюю крышку:
Семь винтов 11.6 мм
Два винта 14.6 мм
Один винт 6 мм
Используйте отвертку Phillips, чтобы ослабить удерживаемый винт.
Ослабление этого удерживаемого винта приподнимет и отслоит нижний правый угол задней крышки от шасси.
При обратной сборке затяните удерживаемый винт перед остальными винтами.
Шаг 2
Вставьте медиатор для вскрытия между нижним правым углом задней крышки и шасси, рядом с удерживаемым винтом.
Подденьте, чтобы освободить зажимы, фиксирующие заднюю крышку.
Вы услышите щелчок каждый раз, когда зажим освобождается.
Шаг 3
Снова вставьте медиатор между верхним левым углом задней крышки и шасси.
Вставьте медиатор под острым углом. Подденьте, чтобы освободить оставшиеся зажимы, удерживающие заднюю крышку.
Шаг 4
Поднимите заднюю крышку со шасси и снимите её.
Если задняя крышка прилипла к шасси, используйте медиатор, чтобы освободить зажимы по периметру крышки.
Шаг 5
Используйте наконечник лопатки, чтобы отжать стороны разъёма аккумулятора из его гнезда.
Нажимайте поочерёдно с разных сторон, чтобы «вывести» разъём наружу.
Шаг 6

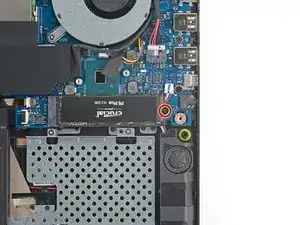

Используйте отвертку Phillips #1, чтобы отвинтить один винт длиной 3.6 мм, фиксирующий SSD.
Шаг 7

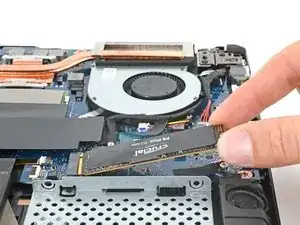

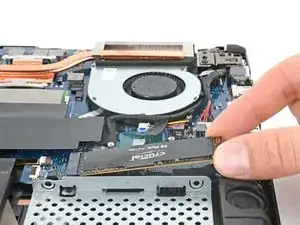

Возьмитесь за кромки SSD вблизи углубления под винт.
Тяните SSD прямо из его гнезда и извлеките его.
Если SSD застрял, покачивайте его из стороны в сторону во время вытягивания.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке, начиная с подсоединения аккумулятора.
Сдайте электронные отходы в пункт утилизации с сертификатом R2 или e-Stewards.
Ремонт не прошёл успешно? Попробуйте базовую диагностику или обратитесь за помощью в сообщество ответов по ноутбукам ASUS TUF.
