Замена правого твердотельного накопителя в ASUS TUF Gaming F15 FX506HEB-DB74
Используйте данное руководство для замены правого твердотельного накопителя в ноутбуке ASUS TUF Gaming F15 FX506HEB-DB74.
Перед выполнением ремонта, по возможности создайте резервную копию данных с текущего накопителя. Если вы заменяете накопитель, на котором установлена операционная система, ознакомьтесь с утилитой клонирования дисков, чтобы перенести данные на новый накопитель.
Обязательно полностью выключите и отключите от сети ноутбук. Убедитесь, что устройство находится не в режиме ожидания, сна или гибернации.
Шаг 1
Снимите 11 винтов Phillips, крепящих нижнюю крышку:
Семь винтов длиной 11,6 мм
Два винта длиной 14,6 мм
Два винта длиной 6,1 мм
Шаг 2
Вставьте расширительный инструмент между нижней крышкой и корпусом с правого переднего края.
Шаг 3
Продолжайте продвигать инструмент вдоль правого края, чтобы освободить защёлки, фиксирующие нижнюю крышку.
Шаг 4
Двигайте расширительный инструмент вдоль всего периметра нижней крышки, чтобы освободить оставшиеся защёлки.
Шаг 5
Поднимите и снимите нижнюю крышку с корпуса.
При сборке это отличный момент, чтобы включить ноутбук и проверить работу всех функций перед установкой крышки. Обязательно выключите ноутбук перед продолжением работы.
Шаг 6
Отведите пальцами в сторону пластиковый кожух, закрывающий разъём соединителя батареи.
Если кожух не остаётся отведённым, зафиксируйте его полоской скотча.
Шаг 7
Плоским концом лопатки аккуратно нажмите с каждой стороны на коннектор батареи, пока он не выйдет из разъёма.
Шаг 8

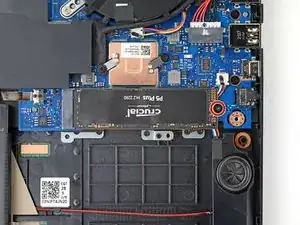

Используйте отвёртку Phillips, чтобы удалить винт длиной 3,6 мм, крепящий правый твердотельный накопитель.
Шаг 9
Аккуратно извлеките накопитель из разъёма под ним и удалите его. Во время извлечения удерживайте накопитель как можно параллельнее материнской плате.
Не тяните накопитель под резким углом, чтобы не повредить его или разъём.
Завершение
Для сборки устройства следуйте инструкциям в обратном порядке.
Утилизируйте электронные отходы на предприятиях, сертифицированных по стандарту R2 или e-Stewards.
Ремонт прошёл не по плану? Попробуйте выполнить базовую диагностику или обратитесь за помощью в сообщество ответов по ASUS TUF.
