Замена клавиатуры ASUS TUF Gaming FX505DY

Выключите ноутбук.

Отключите кабель питания.

Если не отключить кабель питания и не выключить компьютер, это может привести к повреждению устройства или травмам.

Переверните ноутбук задней крышкой вверх.

Отверткой Phillips №1 выкрутите пять винтов длиной 6 мм, крепящих заднюю панель.

Той же отверткой выкрутите шесть винтов длиной 13 мм, крепящих заднюю панель.

Вставьте пластиковую раздвижную лопатку в один из углов и аккуратно подденьте по краю, последним действием отсоедините сторону с петлями.

Не вставляйте лопатку слишком глубоко во избежание повреждения внутренних компонентов.

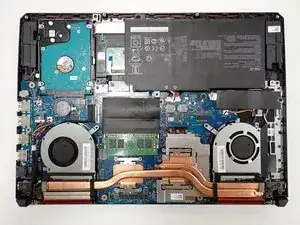

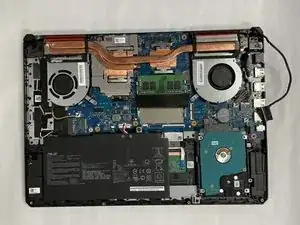

Аккуратно поднимите заднюю панель, чтобы освободить оставшиеся защелки на стороне с петлями, и снимите панель.

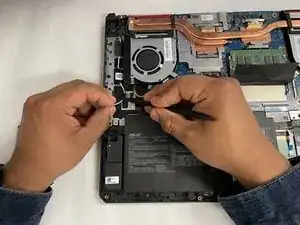

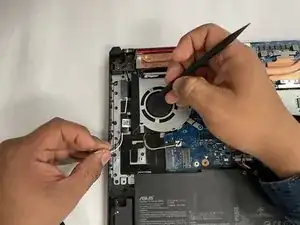

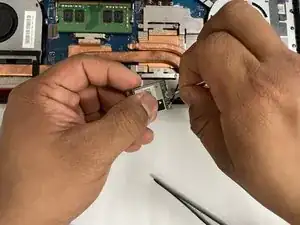

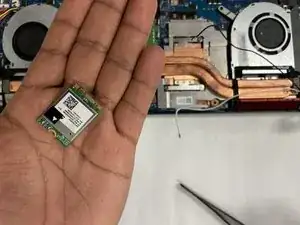

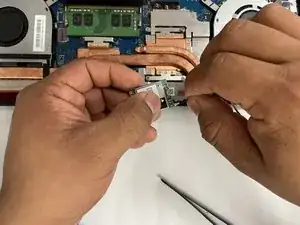

Отсоедините белый и черный провода от платы Wi-Fi

Извлеките белый и черный провода из черной ленты.

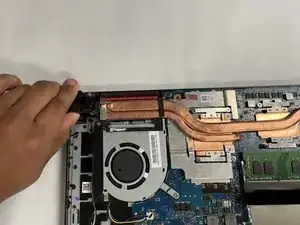

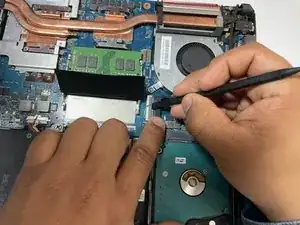

Отсоедините разъем кабеля дисплея от материнской платы, откинув его вверх.

Разъем должен быть помечен обозначением «LVDS» и располагаться между вентилятором охлаждения и жестким диском.

Выкрутите винты и снимите петлю.

Некоторые петли могут быть трудно извлечь, действуйте осторожно.

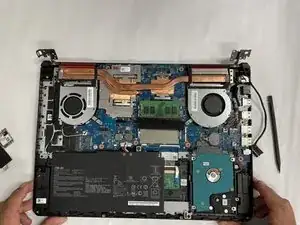

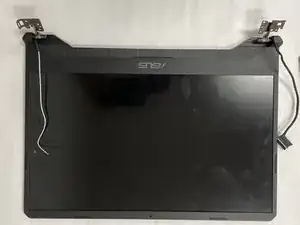

Отсоедините петлю с другой стороны и снимите дисплей с остальной части компьютера.

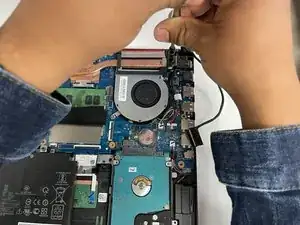

Аккуратно поднимите динамики с фиксаторов, удерживающих их на месте. Используйте минимальное усилие, чтобы не повредить фиксаторы или динамики.

Найдите место подключения кабеля динамика к материнской плате. Разъем должен быть обозначен как «SPK».

Извлеките кабель из разъема материнской платы с помощью пластиковой лопатки или другого острого предмета и удалите динамики.

Отверткой Phillips с насадкой 0 выкрутите восемь винтов длиной 5,0 мм на серебристых кронштейнах.

Отверткой Phillips с насадкой 0 выкрутите два винта длиной 5,0 мм, фиксирующих край вентиляторов.

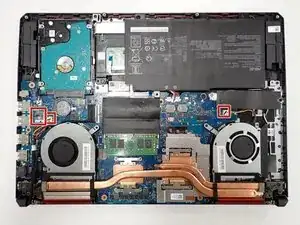

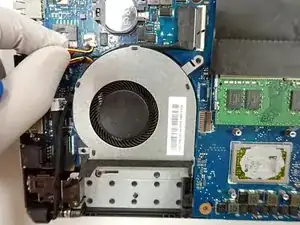

Аккуратно отсоедините все силовые кабели, подключенные от вентиляторов к материнской плате.

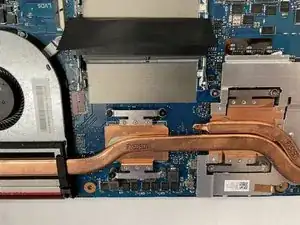

После удаления всех кабелей и винтов осторожно поднимите и снимите вентиляторы и радиатор.

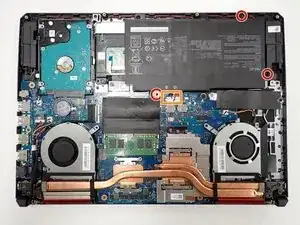

Отверткой Phillips с насадкой 0 выкрутите четыре винта длиной 5,0 мм.

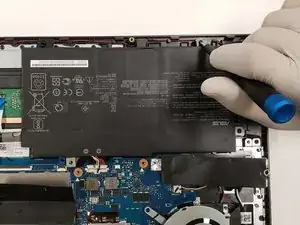

Отсоедините основной кабельный разъем, расположенный в левом нижнем углу, и аккуратно извлеките модуль.

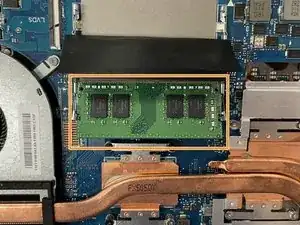

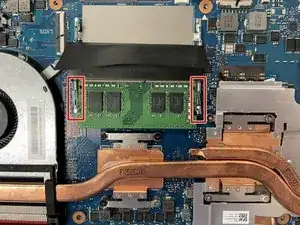

Чтобы снять оперативную память, нажмите на нее вниз и отведите боковые металлические фиксаторы, слегка приподняв их и разведя в стороны.

Извлеките планку оперативной памяти под углом, когда она уже установлена под углом после открытия фиксаторов.

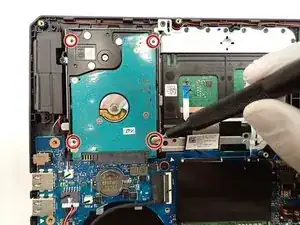

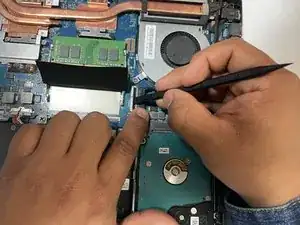

Отверткой Phillips с насадкой 0 выкрутите четыре верхних винта длиной 5,0 мм, фиксирующих жесткий диск.

Зажмите верхний левый угол пальцем и выдвиньте жесткий диск из крепления.

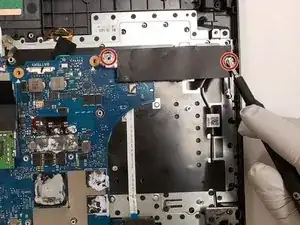

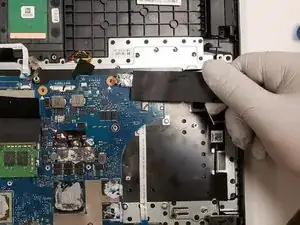

Отверткой Phillips с насадкой 0 выкрутите два винта длиной 5,0 мм, крепящих SSD-накопитель к материнской плате с правой стороны платы.

Выдвиньте модуль из защитного корпуса, чтобы извлечь его.

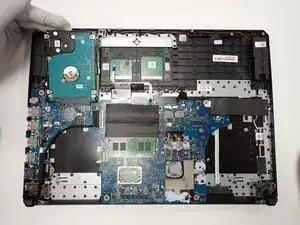

Отвёрткой Phillips №0 отвинтите три центральных винта длиной 5 мм, крепящих плату на месте.

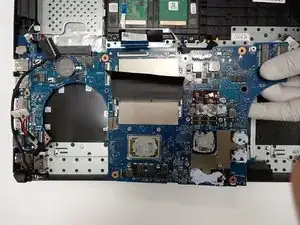

Осторожно поднимите плату и отложите в безопасное место.

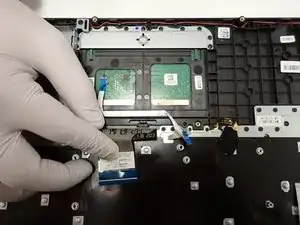

Отвёрткой Phillips №0 отвинтите два винта длиной 5 мм, фиксирующих тачпад, расположенных в нижней части тачпада.

Осторожно отсоедините разъём, чтобы отключить два кабеля тачпада.

Снимите тачпад, сдвинув его вперёд и подняв вверх.

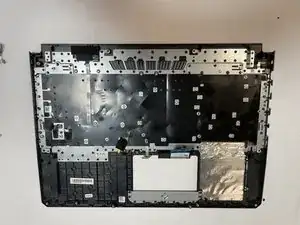

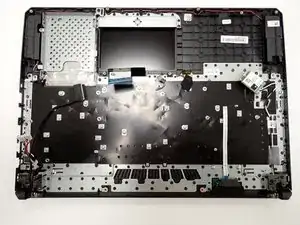

Клавиатура — это весь корпус без других прикреплённых деталей. Не пытайтесь отсоединить металлическую пластину от корпуса.
