Замена материнской платы HP EliteBook x360 830 G6

Для вашей безопасности разрядите аккумулятор ниже 25% и выключите устройство перед разборкой.

Используйте отвертку Torx T5, чтобы ослабить пять невыкручивающихся винтов, удерживающих заднюю крышку.

Вставьте монтажную лопатку между углом задней крышки и корпусом, рядом с петлёй.

Подденьте вверх, чтобы освободить фиксирующие защёлки.

При отпирании защёлки издают слышимый щелчок.

Повторите этот процесс для противоположного угла.

Вставьте монтажную лопатку между задней крышкой и корпусом вдоль края крышки между петлями.

Подденьте вверх, чтобы освободить дополнительные фиксирующие защёлки.

Возьмитесь за крышку за углы рядом с петлями.

Откройте крышку и отведите её от себя.

Если задняя крышка прилипла к корпусу, используйте монтажную лопатку, чтобы освободить оставшиеся защёлки по периметру крышки.

Поднимите и снимите заднюю крышку с корпуса ноутбука.

Используйте острый конец лопатки, чтобы сдвинуть боковые контакты разъёма аккумулятора из гнезда.

Поочерёдно нажимайте на стороны, чтобы «вывести» разъём наружу.

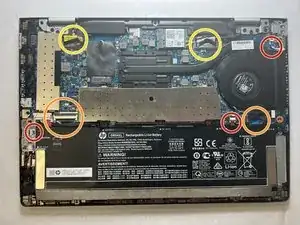

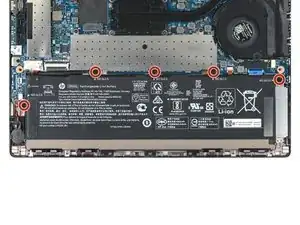

Используйте крестовую отвертку, чтобы выкрутить пять винтов длиной 4,2 мм, крепящих аккумулятор.

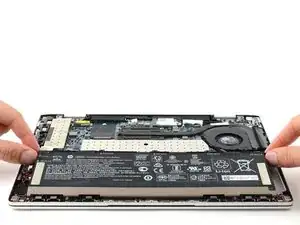

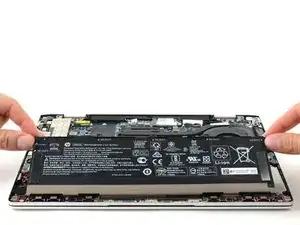

Вытащите аккумулятор из фиксирующих язычков в передней части корпуса.

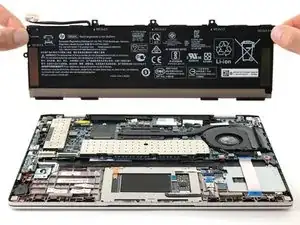

Снимите аккумулятор.

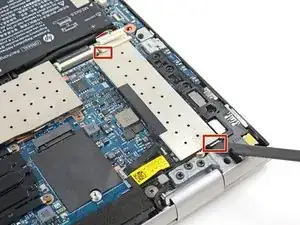

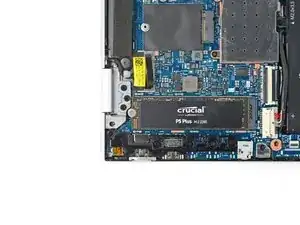

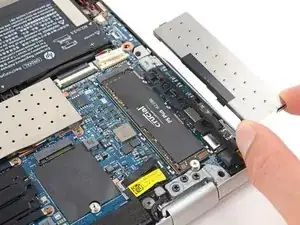

С помощью лопатки подденьте язычки в верхней и нижней частях крышки SSD.

Это ослабит крышку SSD настолько, чтобы она вышла из натяжных защёлок.

Снимите крышку SSD с накопителя и уберите её.

Используйте крестовую отвертку, чтобы выкрутить винт длиной 2,4 мм в креплении SSD.

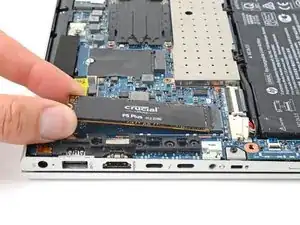

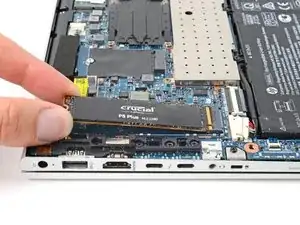

Возьмитесь за края SSD рядом с углублением под винт.

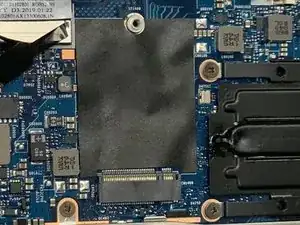

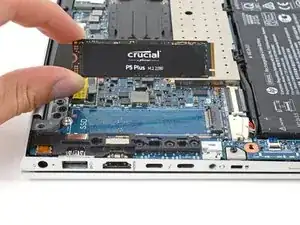

Тяните SSD прямо из разъёма и извлеките его.

Если SSD застрял, покачивайте его в стороны при вытягивании.

Используя пальцы или острый конец лопатки, отсоедините разъём батарейки CMOS.

Извлеките батарейку CMOS из её посадочного места, потянув вверх маленький чёрный пластиковый защёлк, удерживающий её.

Используя крестовую отвертку #0, выкрутите семь винтов длиной 3 мм, крепящих систему охлаждения.

Снимите три невыкручивающихся винта 3 мм, удерживающих вентилятор, с помощью отвертки Philips #0.

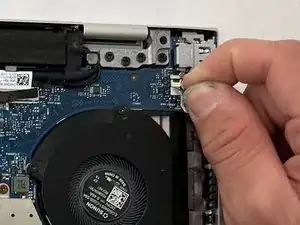

Пинцетом аккуратно захватите основание разъёма и потяните, чтобы отсоединить.

Отделите вентилятор и систему охлаждения от материнской платы.

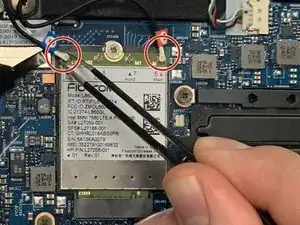

С помощью пинцета снимите два антенных кабеля.

Антенна с синей меткой будет слева. Антенна с красной меткой будет справа.

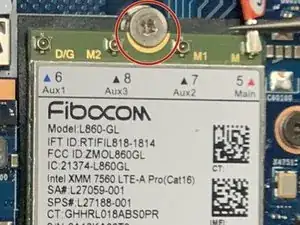

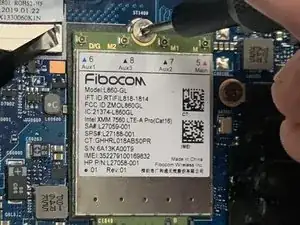

Используйте крестовую отвертку #0, чтобы выкрутить винт длиной 3 мм, крепящий Wi‑Fi модуль.

После удаления винта модуль приподнимется под небольшим углом.

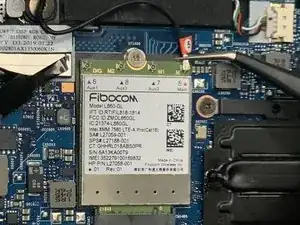

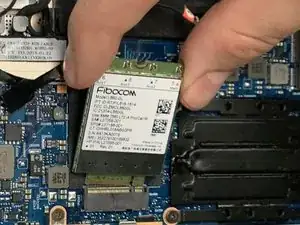

Возьмите плату Wi‑Fi за боковые стороны и сдвиньте её из разъёма, чтобы извлечь.

Аккуратно извлекайте плату Wi‑Fi. Сильное усилие может повредить разъём.

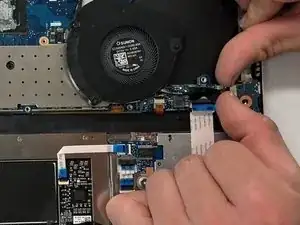

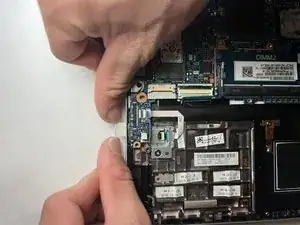

Снимите каждый ленточный разъём без фиксатора, аккуратно потянув синюю вкладку прямо от порта пальцами.

Чтобы отключить ZIF‑разъёмы, используйте кончик ногтя, чтобы поднять маленькую фиксирующую планку. Затем отсоедините ленточные кабели.

Возьмите чёрную пластиковую петлю каждого разъёма и потяните её вверх, от материнской платы.

При вытягивании ленты не тяните её вверх и в сторону от ноутбука. Это может повредить ленту или разъём.

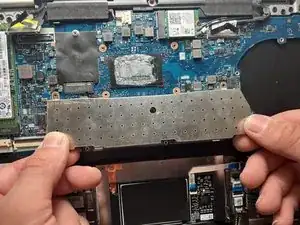

Снимите металлический кожух, закрывающий модуль оперативной памяти.

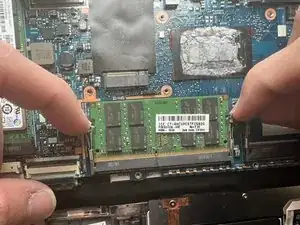

Аккуратно раздвиньте две серебристые защёлки до тех пор, пока модуль не приподнимется на несколько миллиметров.

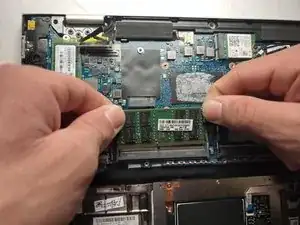

Извлеките модуль оперативной памяти.

Вытягивайте модуль памяти прямо назад из разъёма, чтобы избежать повреждения любой из частей.

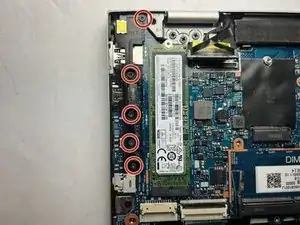

Используйте крестовую отвертку Phillips #0, чтобы отвинтить пять винтов 4,1 мм из пластикового кронштейна.

Снимите кронштейн.

Надавите и затем извлеките слот для SD‑карты с боковой стороны ноутбука.

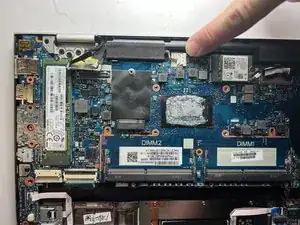

Снимите оставшиеся шлейфы, подключённые к материнской плате в верхней части.

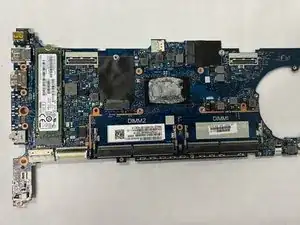

Аккуратно приподнимите и извлеките материнскую плату.

Не дергайте и не тяните материнскую плату с усилием при извлечении. Если ощущается значительное сопротивление, ещё раз проверьте, что выполнены все предыдущие шаги и сняты все разъёмы.
