Замена вентилятора ЦП Lenovo IdeaPad 720S-13IKB
Относится к разборке до Шага 5
Шаг 1
Выключите устройство
Отключите зарядное устройство
Снимите 6 винтов T5
Снимите 4 винта T5 (эти винты под углом)
Снимите заднюю крышку с помощью пластиковых медиаторов. Начинайте с задней части (где находится экран)
Шаг 2
Крышка разъёма SSD/экрана
Аккумулятор
M.2 Wi‑Fi и Bluetooth
Динамики
Крышка оперативной памяти
Процессор
Шаг 3
Отключите аккумулятор
Снимите все 3 винта крестовой отверткой PH1
Извлеките аккумулятор
Шаг 4
Считыватель отпечатков
Тачпад
Шаг 5
Снимите винты крестовой отверткой PH1
Снимите винты крестовой отверткой PH0
Снимите крышку оперативной памяти
Все крышки также зафиксированы защёлками контакта (Фото 2). Просто потяните их наружу

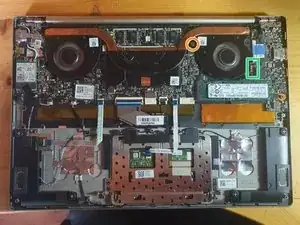

Шаг 6
DRAM (K4aag165wb MCRC)
Разъём для экрана
M.2 SSD
Шаг 7
Отключите вентиляторы
Отключите считыватель отпечатков и тачпад
Извлеките динамики
Шаг 8
Снимите винты крестовой отверткой PH0
Снимите винты крестовой отверткой PH1 и извлеките детали M.2
Отключите кабели
Отключите кабель дисплея
Не представляю, как подключить кабель дисплея (подсказки приветствуются)
Сдвиньте плату влево и извлеките её.
У порта USB‑A имеется небольшой уплотнитель, удерживающий плату на месте.
Шаг 9
следуйте разборке до снятия крышек (Шаг 5)
Шаг 10
Отключите кабель вентилятора
Отверните винты крестовой отверткой PH1
Извлеките вентилятор
Заключение
Для обратной сборки выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
