Замена NVMe-накопителя в Lenovo IdeaPad 330S
Вам может понадобиться дополнительное быстрое хранилище для ресурсовоемких приложений, таких как графические и видеоредакторы. Если вы хотите заменить неисправный NVMe-накопитель или накопитель с недостаточной емкостью, следуйте этой инструкции.
Батарея этого устройства не является доступной и потребует открытия устройства. Прежде чем начать замену, убедитесь, что ноутбук отключен от источника питания. Кроме того, мы рекомендуем выключить устройство и подождать 5 минут.
Если вы живете в районе с высоким уровнем статического электричества, рекомендуем использовать ESD-ремень.
Шаг 1
Выключите устройство перед началом работы с ним.

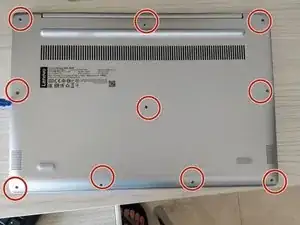

Удалите 10 винтов, как показано на картинке.

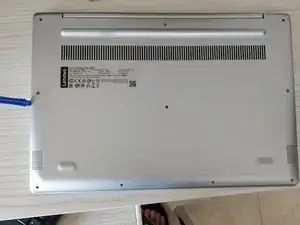

Осторожно, с помощью инструмента, аккуратно снимите нижнюю крышку.
Шаг 2

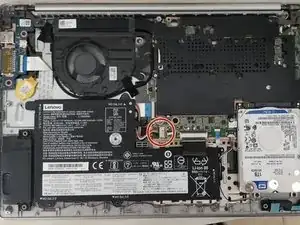

Используя лопатку, аккуратно сдвиньте пластиковый разъем влево, чтобы отключить батарею.
Шаг 3

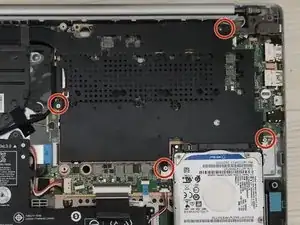

Удалите 4 винта согласно этой картинке.
Осторожно поднимите черный корпус.
Шаг 4

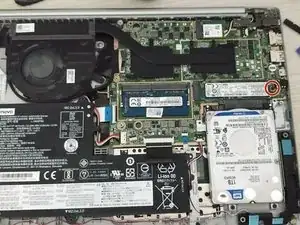

Удалите винт, как показано на картинке.
Накопитель поднимется, аккуратно снимите накопитель.
Установите новый накопитель и прикрутите его к материнской плате.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
