Замена узла клавиатуры/тачпада Lenovo IdeaPad 530S-14IKB

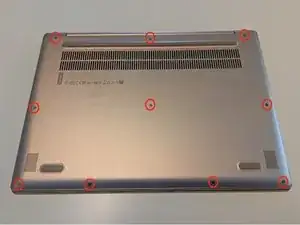

Открутите все 10 винтов T5. Все винты одинаковой длины.

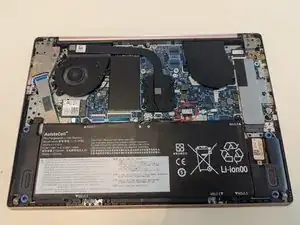

Осторожно снимите нижнюю крышку. Возможно, потребуется использовать медиатор или лопаточку.

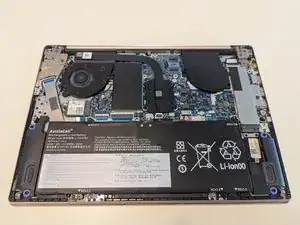

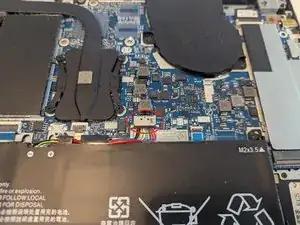

Снимите 4 винта, удерживающие аккумулятор, и отключите его.

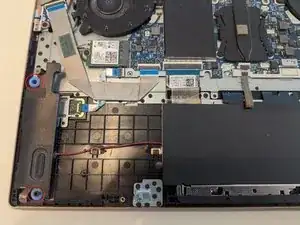

Поднимите левый динамик.

Распутайте кабель, соединяющий левый и правый динамики (он проходит под защитой, закрывающей тачпад).

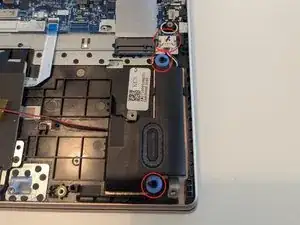

Отключите правый динамик от материнской платы и поднимите его, чтобы снять оба динамика.

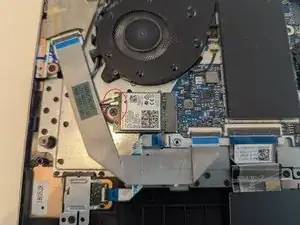

Отключите антенные кабели, потянув их вверх. Это может быть удобнее сделать пинцетом.

Снимите винт, удерживающий модуль Wi‑Fi, и извлеките модуль.

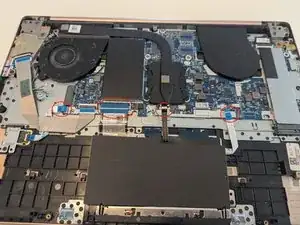

Поднимите пластиковые защёлки, удерживающие ленточные кабели.

Вытяните ленточные кабели горизонтально. Не тяните за ленточные кабели вертикально и не прикладывайте значительную силу.

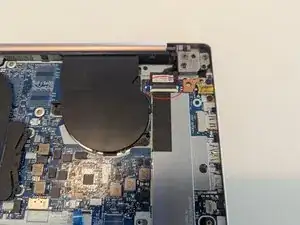

Поднимите пластиковую защёлку, удерживающую кабель дисплея.

Вытяните кабель дисплея горизонтально. Не тяните за кабель вертикально и не прилагайте большого усилия!

Снимите 4 винта PH0 (все одинаковой длины), удерживающие узел дисплея к узлу клавиатуры.

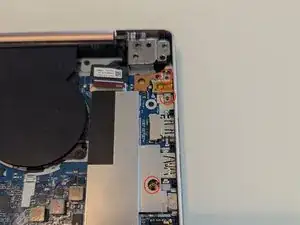

Снимите один винт, удерживающий дочернюю плату с правой стороны.

Снимите 3 винта на правой стороне материнской платы.

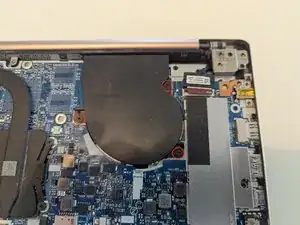

Снимите 3 винта, удерживающие пластиковую заглушку.

Снимите заглушку.

Снимите 3 винта, удерживающие вентилятор.

Отключите вентилятор от материнской платы.

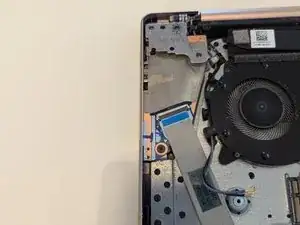

Распутайте антенные кабели от вентилятора и снимите вентилятор.

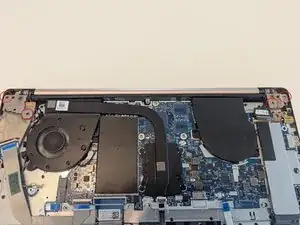

Откройте петли ноутбука под углом 45–60 градусов. Это проще всего сделать, аккуратно открыв, а затем закрыв ноутбук.

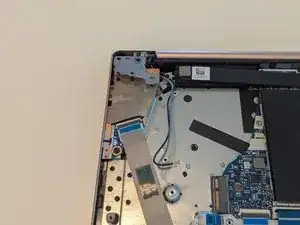

Распутайте сетевую антенну (слева) и кабель дисплея (справа) от узла клавиатуры.

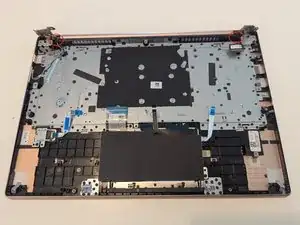

Снимите узел клавиатуры и установите заменяющий.
