Вентилятор и тепловая система Lenovo IdeaPad 330S
Иногда система охлаждения ноутбука работает некорректно из-за неисправного вентилятора, засорённой тепловой системы или высохшей термопасты. В этом руководстве показано, как снять вентилятор и тепловую систему, чтобы восстановить 100% эффективность охлаждения.
Шаг 1
Выключите устройство и отключите его от сети.
Снимите 10 винтов, как показано на изображении.
Пластиковым инструментом для вскрытия аккуратно снимите нижнюю крышку.
Шаг 2

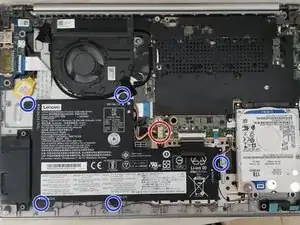

Лопаткой аккуратно сдвиньте чёрный разъём влево (обозначено красным кружком).
Если необходимо снять батарею — удалите пять винтов, отмеченных синим цветом.
Шаг 3

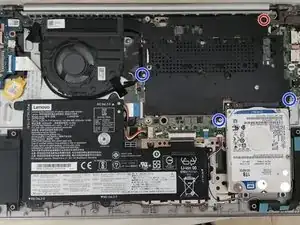

Снимите три винта, отмеченные синим кружком. Затем снимите красный винт.
Красный винт — M2.5, а синие — M2.0. Это разные винты!

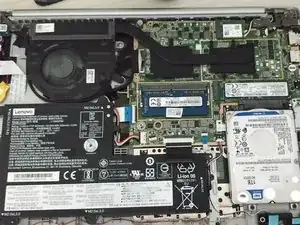

Снимите чёрный экран.
Шаг 4

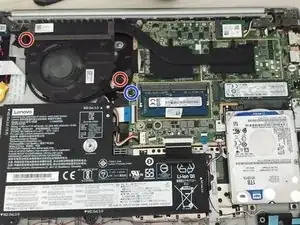

Снимите два чёрных винта, отмеченных красным цветом.
Отсоедините вентилятор (синяя метка) от материнской платы, аккуратно сдвинув разъём влево при помощи лопатки.
Шаг 5
Снимите шесть винтов в порядке, обратном нумерации на самих винтах.
Нанесите новый слой термопасты.
Снимать вентилятор не обязательно, но это облегчит демонтаж тепловой системы.
Заключение
Чтобы собрать устройство, выполните все действия в обратном порядке.
Перевод руководства с ifixit.com
