Замена вентилятора GPU в Lenovo IdeaPad 720S-13IKB
Относится к разборке до Шага 5

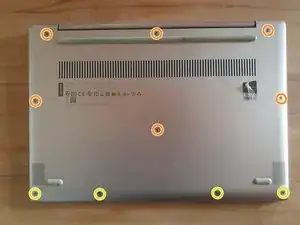

Шаг 1
Выключите устройство
Отключите зарядное устройство
Снимите 6 винтов T5
Снимите 4 винта T5 (эти винты расположены под углом)
Снимите заднюю крышку с помощью приспособлений для открытия. Начинайте с задней части (где находится экран)
Шаг 2
Крышка разъёма SSD/дисплея
Батарея
M.2 Wi‑Fi и Bluetooth
Динамики
Крышка оперативной памяти
Центральный процессор

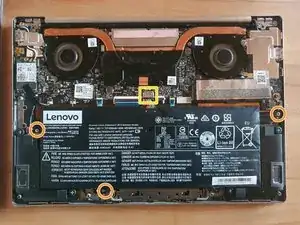

Шаг 3
Отключите батарею
Снимите все 3 винта крестовой отвёрткой PH1
Извлеките батарею

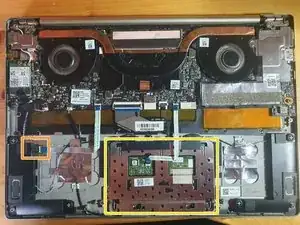

Шаг 4
Считыватель отпечатков
Тачпад
Шаг 5
Снимите винты крестовой отвёрткой PH1
Снимите винты крестовой отвёрткой PH0
Снимите крышку оперативной памяти

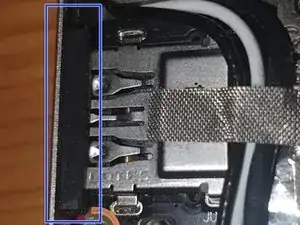

Все крышки также зафиксированы контактными защёлками (Изображение 2). Просто аккуратно потяните их наружу

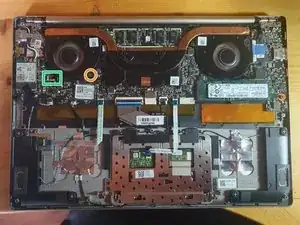

Шаг 6
DRAM (K4aag165wb MCRC)
Разъём для дисплея
M.2 SSD

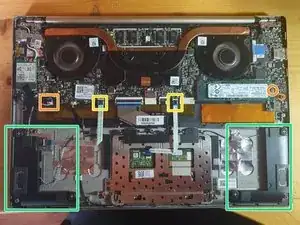

Шаг 7
Отключите вентиляторы
Отключите считыватель отпечатков и тачпад
Извлеките динамики

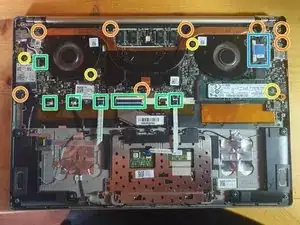

Шаг 8
Снимите винты крестовой отвёрткой PH0
Снимите винты крестовой отвёрткой PH1 и извлеките детали M.2
Отключите кабели
Отключите кабель дисплея
Не знаю, как подключить кабель дисплея (советы приветствуются)
Сдвиньте материнскую плату влево и извлеките её.
У порта USB‑A есть уплотняющая подкладка, которая удерживает материнскую плату на месте.
Шаг 9
Следуйте разборке до Шага 5

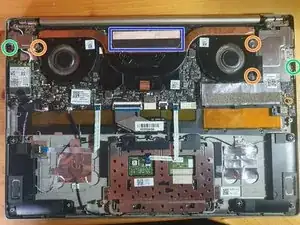

Шаг 10
Отключите разъём вентилятора
Снимите винт крестовой отвёрткой PH1
Извлеките вентилятор
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
