Замена модуля беспроводной сети (WLAN) Lenovo IdeaPad 330S
Модуль WLAN обеспечивает доступ ноутбука к беспроводным сетям. В этом руководстве показано, как заменить неисправный модуль WLAN или, если вы хотите обновить его на более быстрый, рекомендуется установить модуль Intel AX200.
Аккумулятор в этом устройстве не имеет легкого доступа и не подлежит простому извлечению. Перед началом замены обязательно отключите ноутбук от любого источника питания.
Шаг 1
Выключите устройство.

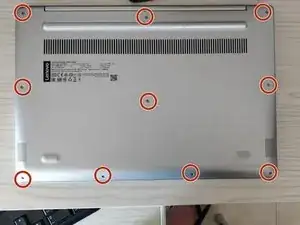

Удалите 10 винтов, как показано на изображении.

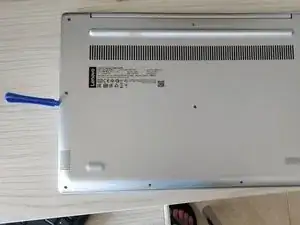

С помощью лопатки подденьте и снимите нижнюю крышку.
Шаг 2

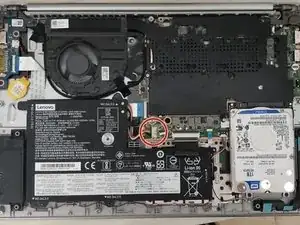

С помощью пластикового инструмента аккуратно сдвиньте пластиковый разъем влево, чтобы отключить аккумулятор.
Шаг 3

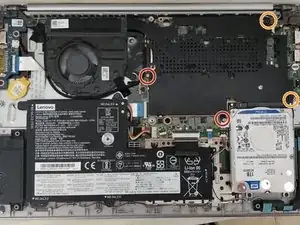

Снимите три винта размера 00.
Снимите винт 2,5 мм.
Аккуратно подденьте экран (экранную защиту).
Шаг 4

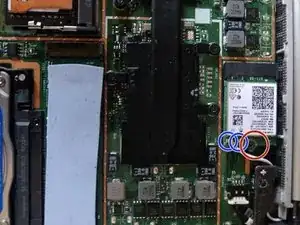

Перед удалением винта (обозначенного красным кругом) отсоедините два антенных кабеля с помощью лопатки.
Удалите винт.
Модуль беспроводной сети приподнимется — извлеките его.
Установите новый модуль беспроводной сети.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
