Замена жесткого диска Lenovo IdeaPad 330S
Когда жесткий диск выходит из строя или у нас заканчивается место для хранения, правильным решением всех этих проблем является замена HDD. Если у вас есть актуальная резервная копия на старом HDD, пожалуйста, перенесите ее или используйте для восстановления всех данных на новом HDD.
В этом ноутбуке установлен аккумулятор, который нелегко извлекается, и потребуется открыть устройство. Я рекомендую выключить ноутбук, отключить его от питания и подождать 5 минут перед началом ремонта.
Я советую, если вы находитесь в среде с высоким уровнем электростатического разряда, использовать защиту от ЭСР.
Шаг 1

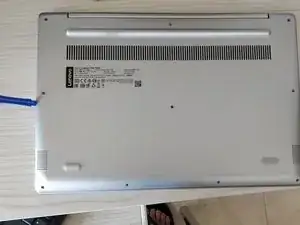

Удалите 10 винтов, как показано на картинке.
Шаг 2
Используйте пластиковую лопатку, чтобы аккуратно открыть устройство, проводя ею по окружности ноутбука.
Шаг 3

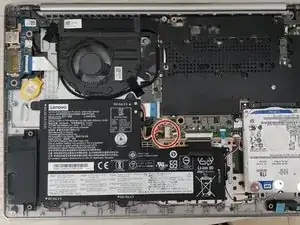

Используя лопатку, осторожно сдвиньте пластиковый разъем влево, чтобы отключить аккумулятор.
Шаг 4

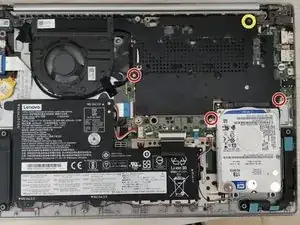

Удалите винты, как показано на картинке. Убедитесь, что заменили на 2.5 Philips, когда открываете винт с желтой меткой.
Снимите черный тепловой щит.
Шаг 5
Удалите два винта, как показано на картинке.
Аккуратно потяните жесткий диск вниз из ноутбука.
Шаг 6

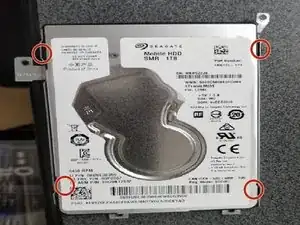

Удалите четыре винта, как показано на картинках, и извлеките диск из корпуса жесткого диска.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Я рекомендую использовать фиксатор резьбы на всех винтах, чтобы они не раскручивались.
Я выбрал WD, потому что они предоставляют возможность скачать бесплатную версию Acronis True Image WD edition.
Перевод руководства с ifixit.com
