Замена процессора Lenovo Essential G555-0873
Используйте это руководство для замены процессора в Lenovo Essential G555-0873. Для этого необходимо снять заднюю панель, вентилятор и радиатор. Единственный инструмент, необходимый для выполнения этих шагов, - это отвертка, указанная ниже.
Шаг 1
Открутите два винта длиной 5,1 мм, которые крепят нижнюю крышку.
Обратите внимание, что винты не выйдут полностью из отверстий.
Шаг 2
Поднимите за выемку, пока задняя панель не поднимется.
Шаг 3
Отключите вентилятор от материнской платы, потянув за разъем, показанный на изображении.
Шаг 4
Открутите три винта длиной 4,6 мм, показанные на изображении.
Шаг 5
Осторожно поднимите вентилятор прямо вверх, пока он не выйдет из корпуса.
Шаг 6

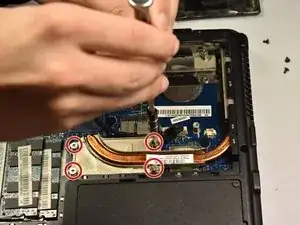

Открутите четыре винта длиной 7,3 мм, показанные на изображении.
Обратите внимание, что к винтам прикреплены пружины. Не снимайте пружины.
Шаг 7

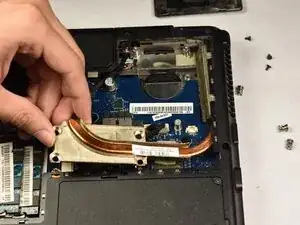

Вытяните сборку радиатора из ноутбука.
Шаг 8

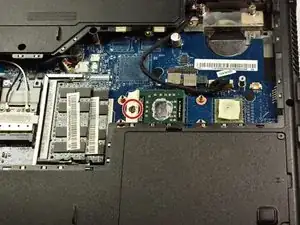

Используйте отвертку с плоским лезвием на показанной петле и поверните против часовой стрелки в положение разблокировки.
Шаг 9

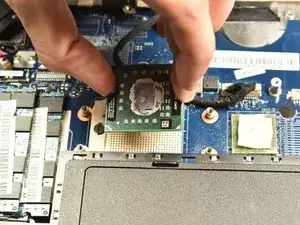

Удалите процессор.
На процессоре и радиаторе будет старая термопаста, которую следует стереть с помощью микрофибровой ткани.
Перед установкой радиатора обратно в центр процессора следует нанести небольшую каплю термопасты.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
