Замена сборки экрана Lenovo IdeaPad 530S-14IKB

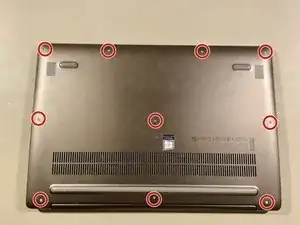

Открутите все 10 винтов T5. Все винты одной длины.

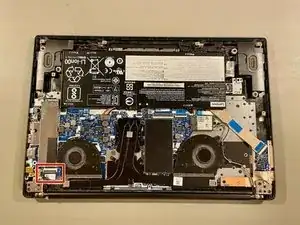

Осторожно снимите нижнюю крышку. Возможно, потребуется использовать пластиковую лопатку или вступник.

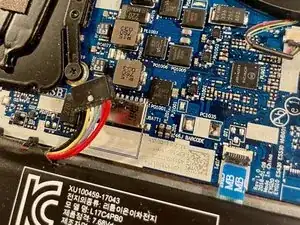

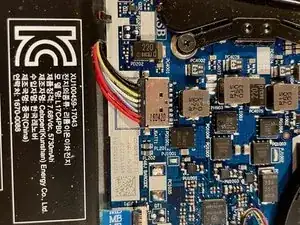

Отключите аккумулятор от материнской платы.

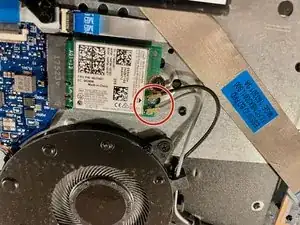

Отключите антенные кабели 1 и 2 и выведите их из держателей.

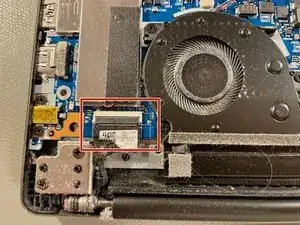

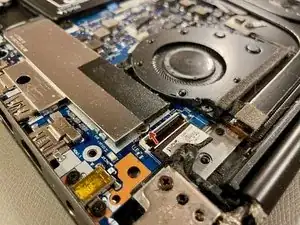

Откройте чёрный фиксатор на разъёме дисплея и аккуратно выньте шлейф параллельно материнской плате. НЕ тяните вверх!

Откройте ноутбук под углом 90 градусов. Открутите 4 винта PH0 (все одинаковой длины).

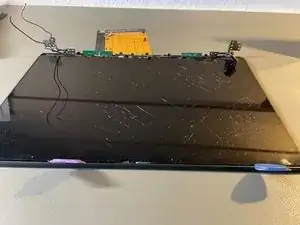

Аккуратно отделите дисплей от корпуса. Особое внимание уделяйте антенным кабелям и шлейфу дисплея.

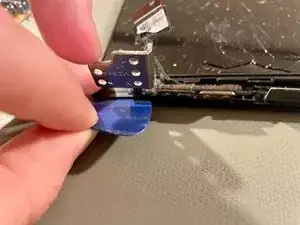

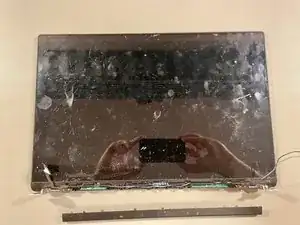

Сдвиньте пластиковую накладку слева направо. Для этого может потребоваться небольшая сила.

Она щёлкает и затем легко снимается.

Защитную ленту под ней можно снять пластиковой лопаткой.

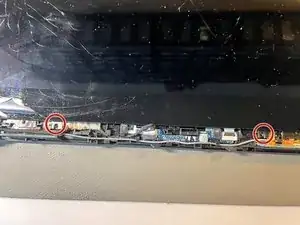

Открутите выделенные два винта PH000 (одинаковой длины).

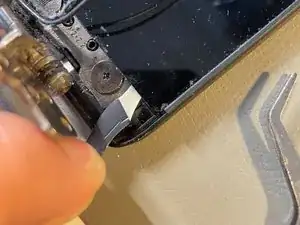

Вытяните язычки снизу из сборки дисплея. Делайте это медленно, очень аккуратно и равномерно.

ВНИМАНИЕ: Всегда захватывайте язычок как можно ближе к дисплею. Так вы избежите его разрыва.

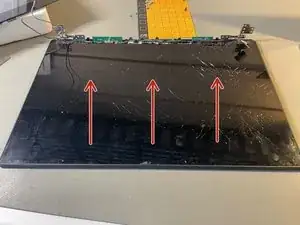

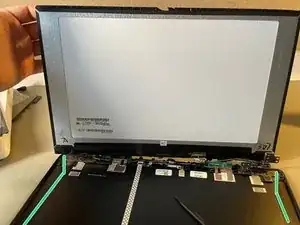

Аккуратно надавите на дисплей, одновременно двигая его в направлении стрелок.

Поднимите сборку дисплея всего на несколько миллиметров, затем снова сдвиньте в направлении стрелок, чтобы отщелкнуть дисплей от корпуса. После этого без усилий поднимите дисплей под углом 90 градусов.

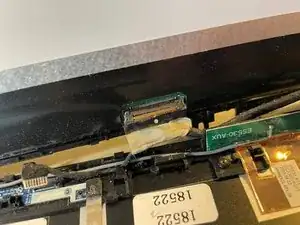

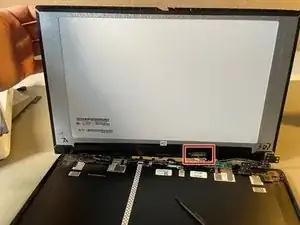

Отключите 30-контактный шлейф сборки дисплея. Для этого откройте разъём с помощью маленького металлического рычажка. После открытия можно вытянуть шлейф прямо вниз.

Установите новые язычки, чтобы при следующей замене экрана можно было легко снять дисплей.

Для повторной сборки устройства выполните эти действия в обратном порядке.
