Замена блока дисплея Lenovo Ideapad C340-API или Flex 14-API

Сначала найдите 10 винтов Torx внизу вашего Ideapad и отвинтите их все.

Обязательно храните крошечные винты в безопасном месте. Теперь вы увидите нижнюю D-крышку, которая защёлкивается на C-крышке.

Вставьте лопатку или используйте ногти между двумя крышками и аккуратно потяните нижнюю крышку со всех сторон, пока она не откроется.

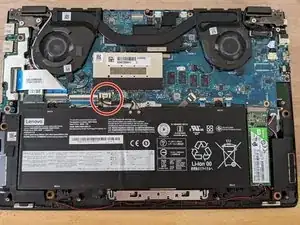

Теперь внутренности вашего Ideapad открыты. Обратите внимание на разъём батареи (красный круг) и отключите батарею перед продолжением.

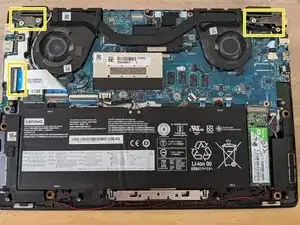

Далее нужно найти петли с по два винта каждая и гибкий шлейф-разъём слева (жёлтые рамки).

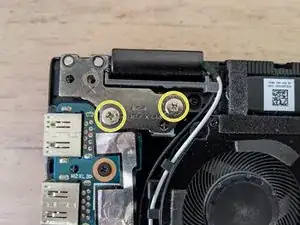

Используйте крестовую отвёртку, чтобы удалить четыре винта, крепящие дисплейный модуль к Ideapad.

Найдите сложенный гибкий шлейф внизу слева, который соединяет материнскую плату с маленькой платой кнопки питания.

Освободите шлейф, подняв вверх белую часть разъёма аккуратно. Он должен выглядеть как на фото. Теперь вы можете вынуть шлейф и увидеть Wi‑Fi плату.

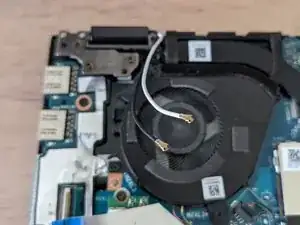

У Wi‑Fi платы есть антенные разъёмы к экрану, которые нужно отсоединить. Найдите металлические разъёмы (красный круг) и очень аккуратно отсоедините их, используя ногти или лопатку.

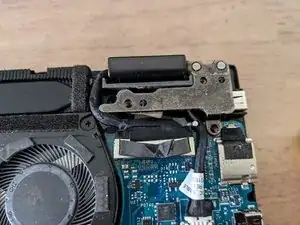

Наконец, вам нужно отсоединить дисплей от материнской платы в верхнем правом углу Ideapad.

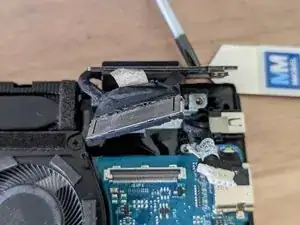

Там есть клейкая лента, позволяющая приподнять разъём с платы. К сожалению, у меня она оторвалась в процессе, но вы можете использовать лопатку, если будете осторожны. Он плотно закреплён, поэтому будьте внимательны, чтобы ничего не повредить.

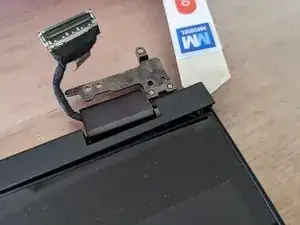

Теперь всё, что соединяло экран с материнской платой или сборкой, отсоединено, и можно снять дисплей.

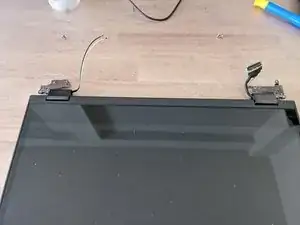

Вот ваш сенсорный дисплей.

Если вы хотите продолжить, например заменить веб‑камеру в дисплее, следует снять нижнюю пластиковую планку лопаткой.

Дисплей приклеен к A‑крышке и требует дополнительных шагов для демонтажа.
