Замена батарейки типа «таблетка» Dell Alienware 13

Работа с электрическим устройством при подключенном питании может привести к травме от электрического удара. Убедитесь, что все внешние источники питания отключены от устройства.

Закройте устройство и переверните его.

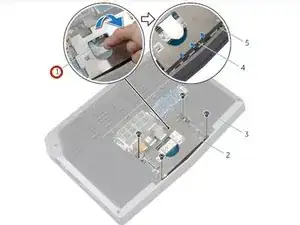

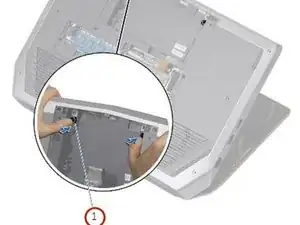

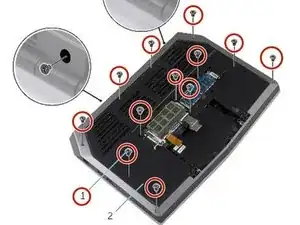

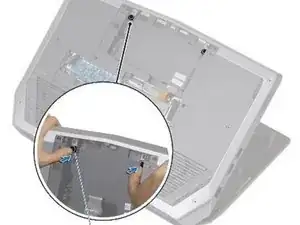

Выверните (2) винта с крестообразным шлицем 5 мм, крепящих небольшую сервисную панель к основанию, используя отвертку Phillips #1.

(2) винта прикреплены к панели основания фиксирующими защёлками и полностью не отсоединяются от панели.

Снимите небольшую сервисную панель с помощью прочной лопатки.

ВНИМАНИЕ: Твердотельные накопители хрупкие. Обращайтесь с накопителем осторожно.

ВНИМАНИЕ: Чтобы избежать потери данных, не извлекайте твердотельный накопитель, пока компьютер находится в режиме сна или включён.

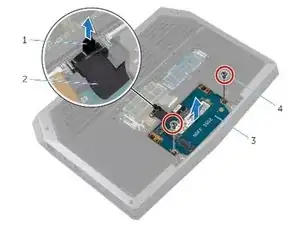

Используя язычок, отведите кронштейн твердотельного накопителя и отщелкните кронштейн с защёлок на основании компьютера.

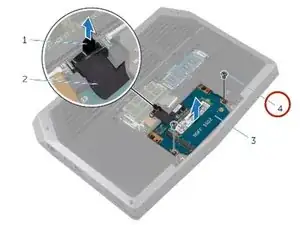

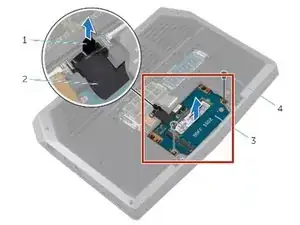

Используя язычок, отсоедините кабель твердотельного накопителя от системной платы.

Снимите винты, которые крепят узел твердотельного накопителя к основанию компьютера.

Поднимите узел твердотельного накопителя с основания компьютера.

Убедитесь, что винты сняты с узла твердотельного накопителя.

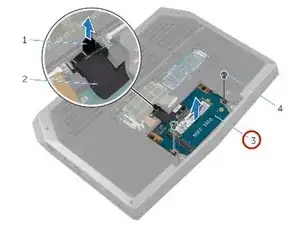

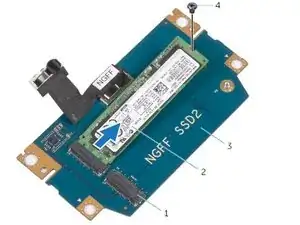

Сдвиньте и извлеките твердотельный накопитель из узла твердотельного накопителя.

ВНИМАНИЕ: Твердотельные накопители хрупкие. Обращайтесь с накопителем осторожно.

Вставьте новый твердотельный накопитель в узел твердотельного накопителя.

Установите винт, который фиксирует узел твердотельного накопителя в отверстиях для винтов на основании компьютера.

Совместите отверстия для винтов на узле твердотельного накопителя с отверстиями для винтов на основании компьютера.

Установите винты, которые крепят узел твердотельного накопителя к основанию компьютера.

Подключите кабель твердотельного накопителя к системной плате.

Совместите винты на кронштейне твердотельного накопителя с отверстиями для винтов на узле твердотельного накопителя.

Установите винты, которые крепят кронштейн твердотельного накопителя к узлу твердотельного накопителя.

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставляемую с компьютером, и выполните шаги в разделе «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

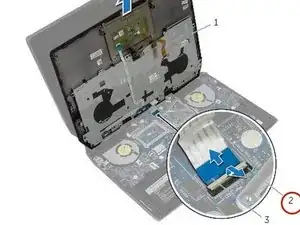

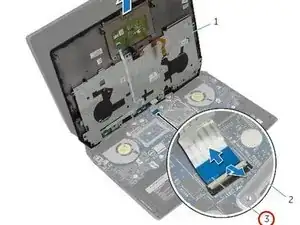

Поднимите защёлки и отсоедините кабели клавиатуры и подсветки клавиатуры от системной платы

Снимите винты, которые крепят узел подставки для ладоней к основанию компьютера.

Немного приподнимите основание компьютера и нажмите фиксаторы на узле подставки для ладоней, пока он не защёлкнется и не выйдет из посадочных мест.

Переверните компьютер и откройте дисплей максимально широко.

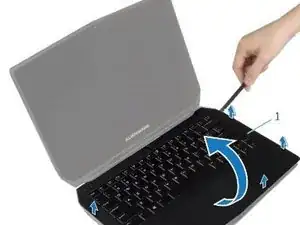

С помощью пластикового скребка подденьте по краям узел подставки для ладоней.

Осторожно приподнимите узел подставки для ладоней и переверните его.

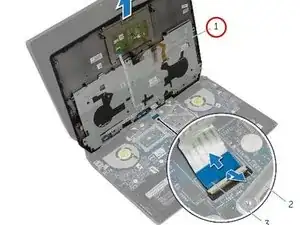

Поднимите защёлку разъёма и отсоедините кабель платы кнопки питания от системной платы.

Снимите клавиатуру.

Снимите плату кнопки питания.

Снимите плату индикаторов состояния.

Снимите тачпад.

Установите тачпад.

Установите плату индикаторов состояния.

Установите плату кнопки питания.

Установите клавиатуру.

Подключите кабель платы кнопки питания к системной плате.

Выровняйте узел подставки для ладоней на основании компьютера и защёлкните его на месте.

Закройте дисплей и переверните компьютер.

Верните винты, закрепляющие узел подставки для ладоней на основании компьютера.

Подсоедините кабель клавиатуры и кабель подсветки клавиатуры к системной плате.

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

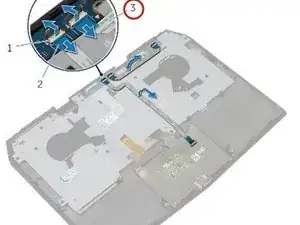

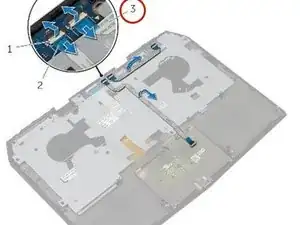

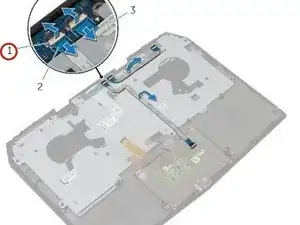

Поднимите защёлки разъёмов и отключите кабель тачпада и кабель контрольного индикатора от платы кнопки питания.

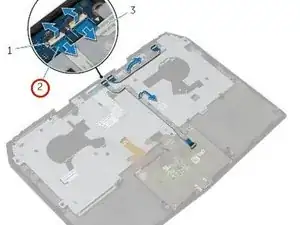

Отклейте кабель тачпада и кабель контрольного индикатора от кронштейна клавиатуры.

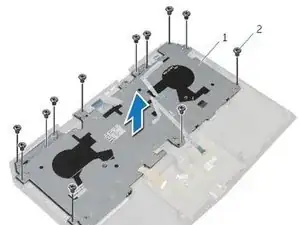

Поднимите кронштейн клавиатуры с узла подставки для ладоней.

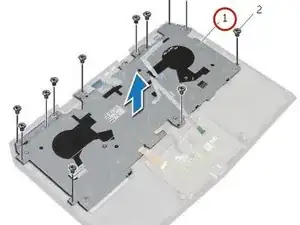

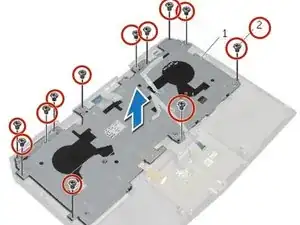

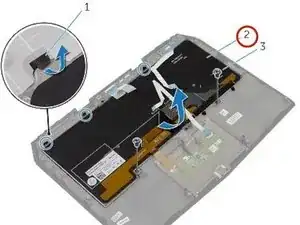

Удалите винты, которые закрепляют клавиатуру на узле подставки для ладоней.

Сдвиньте и поднимите клавиатуру вместе с кабелями с узла подставки для ладоней.

Совместите отверстия для винтов на НОВОЙ клавиатуре с отверстиями для винтов на узле подставки для ладоней.

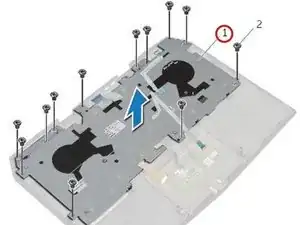

Верните винты, которые закрепляют клавиатуру на узле подставки для ладоней.

Совместите отверстия для винтов на кронштейне клавиатуры с отверстиями для винтов на узле подставки для ладоней.

Верните винты, которые закрепляют кронштейн клавиатуры на узле подставки для ладоней.

Приклейте кабель тачпада и кабель контрольного индикатора к кронштейну клавиатуры.

Вставьте кабель тачпада и кабель контрольного индикатора в соответствующие разъёмы на плате кнопки питания и нажмите защёлки, чтобы зафиксировать кабели.

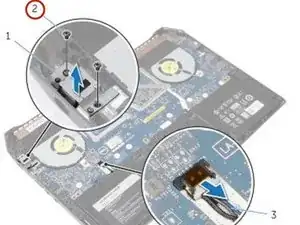

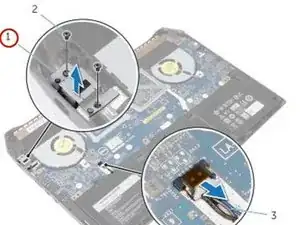

Удалите винт, который закрепляет кронштейн разъёма адаптера питания к разъёму адаптера питания.

Поднимите кронштейн разъёма адаптера питания с разъёма адаптера питания.

Освободите разъём адаптера питания от основания компьютера.

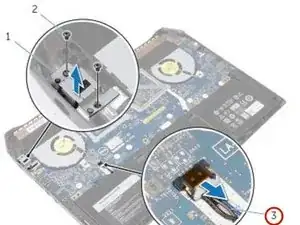

Отключите кабель динамика от системной платы.

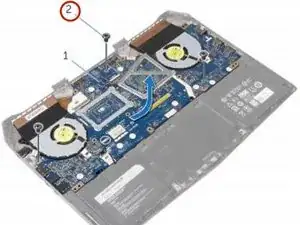

Удалите винты, которые закрепляют системную плату на основании компьютера.

Сдвиньте и поднимите узел системной платы.

Переверните узел системной платы.

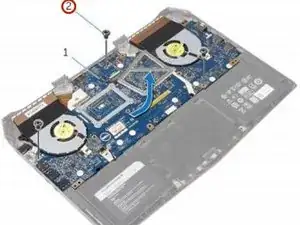

Отключите кабель разъёма адаптера питания и снимите разъём адаптера питания с системной платы.

Подсоедините кабель разъёма адаптера питания к системной плате.

Переверните системную плату.

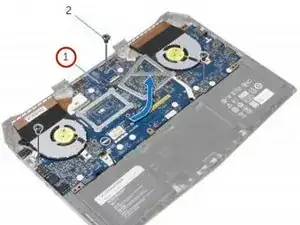

Верните винты, которые закрепляют системную плату на основании компьютера.

Подсоедините кабель динамика к разъёму на системной плате.

Совместите разъём адаптера питания с основанием компьютера.

Совместите отверстие для винта на кронштейне разъёма адаптера питания с отверстием для винта на разъёме адаптера питания.

Верните винт, который закрепляет кронштейн разъёма адаптера питания к разъёму адаптера питания.

WARNING: Before working inside your computer, read the safety information that shipped with your computer and follow the steps in Before Working Inside Your Computer. After working inside your computer, follow the instructions in After Working Inside Your Computer.

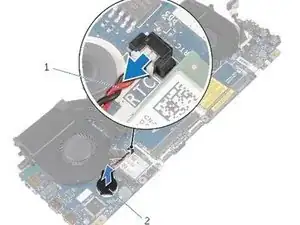

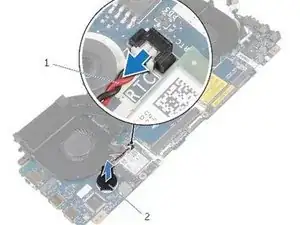

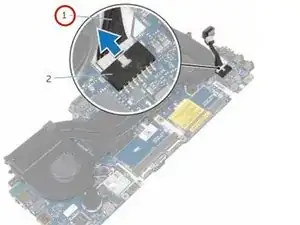

Отключите кабель монетной батарейки от разъёма на системной плате.

Отклейте монетную батарейку от системной платы.

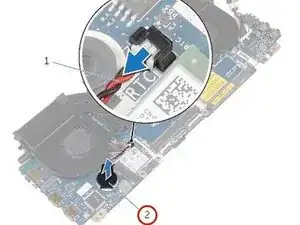

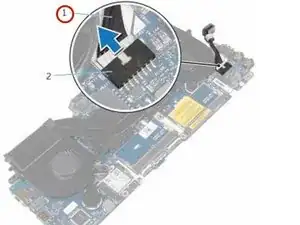

Подключите кабель кнопочного элемента к разъёму на системной плате.
