Замена трекпада Acer One 10 S1003-114M
Это руководство проведёт Вас через шаги, необходимые для замены трекпада. В устройстве присутствует множество мелких винтов и чувствительных деталей, поэтому работайте внимательно и храните детали организованно.
Шаг 1

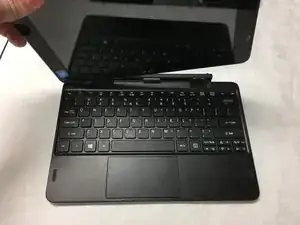

Откройте экран.
Шаг 2

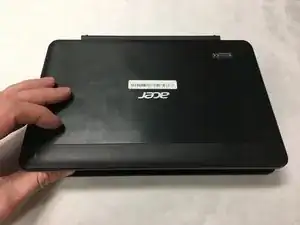

Отделите часть с экраном от клавиатуры.
Шаг 3

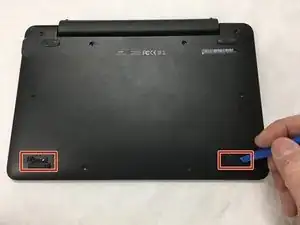

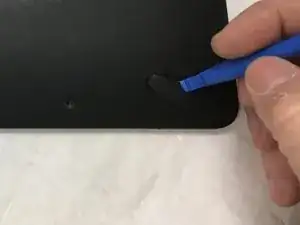

Переверните клавиатуру и с помощью пластиковой лопатки снимите две клейкие резиновые прокладки, расположенные дальше всего от петли.
Шаг 4

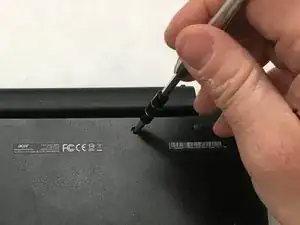

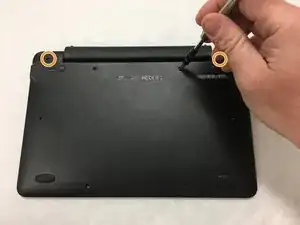

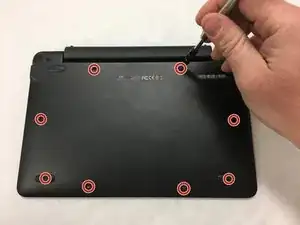

Снимите всего десять винтов с задней крышки крестовой отверткой Phillips #1.
8 винтов длиной 4,25 мм с головками диаметром 4,00 мм.
2 винта длиной 6,00 мм с головками диаметром 4,00 мм.
Шаг 5

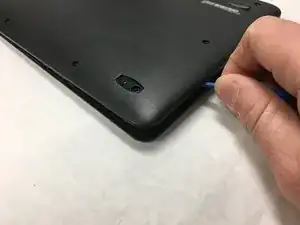

Используйте пластиковый инструмент для вскрытия, чтобы разъединить переднюю и заднюю половины клавиатуры.
Шаг 6
Поднимите снятую заднюю крышку.
Шаг 7

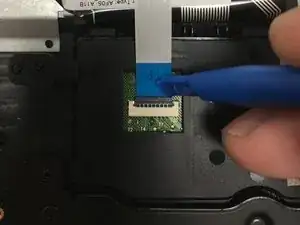

С помощью инструмента для вскрытия снимите/отклейте клейкую ленту с электрического разъёма трекпада.
Шаг 8

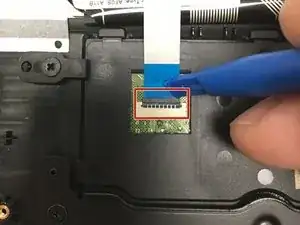

С помощью инструмента для вскрытия переверните/отожмите фикcатор, удерживающий электрический разъём на клавиатуре.
Шаг 9

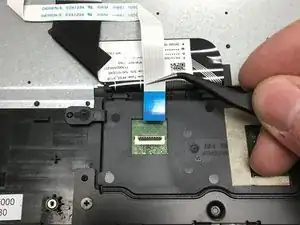

С помощью пинцета с тонкими концами извлеките электрический разъём трекпада. Тяните аккуратно.
Шаг 10

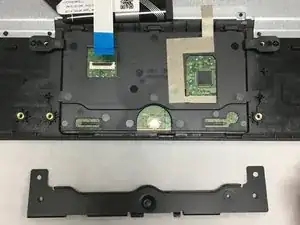

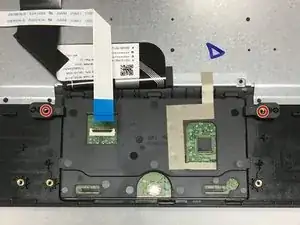

Чтобы освободить фиксатор, снимите 2 монтажных винта длиной 3,50 мм с головками диаметром 4,90 мм крестовой отверткой Phillips #0.
Шаг 11

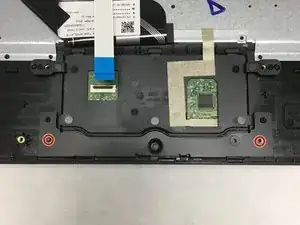

Чтобы освободить трекпад, снимите 2 монтажных винта длиной 3,50 мм с головками диаметром 4,90 мм крестовой отверткой Phillips #0.
Шаг 12

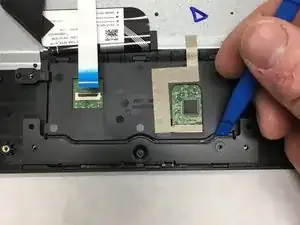

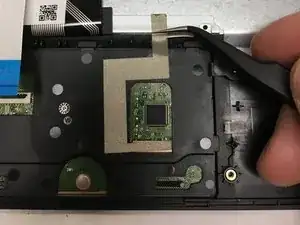

С помощью пинцета с тонкими концами снимите клейкую металлическую ленту, удерживающую трекпад на клавиатуре.
Шаг 13

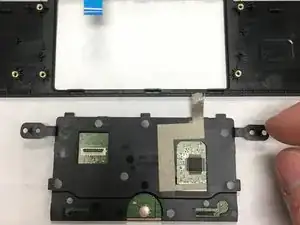

Аккуратно извлеките трекпад из клавиатуры.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
