Acer One 10 S1002 145-A Замена аккумулятора
Это руководство показывает, как заменить разряженный или повреждённый аккумулятор. При снятии аккумулятора используйте инструменты, безопасные для ЭСР (электростатического разряда), такие как тепловая пушка или iOpener.
Шаг 1
Убедитесь, что планшет выключен и отключён от источника питания.
Отключите планшет от крепления клавиатуры.
Если в планшете установлена карта Micro SD, извлеките её сейчас.
Удалите два винта Phillips #0 длиной 3,5 мм по обеим сторонам разъёма клавиатуры.
Шаг 2
Начиная с угла планшета, используйте пластиковый инструмент для вскрытия, чтобы создать зазор между экраном и задней крышкой.
Медленно продвигайте пластиковый инструмент по периметру планшета, чтобы отжать экран и заднюю крышку.
Отделите заднюю крышку от экрана.
Шаг 3
Снимите всю полиимидную ленту (жёлтая лента).
Удалите металлическую ленту, закрывающую разъём клавиатуры.
Шаг 4
Открутите два винта Phillips #0 длиной 3,5 мм и откройте ZIF-защёлку.
Осторожно снимите серебристую деталь, закрывающую аккумулятор, и отложите её в сторону.
Шаг 6
Снимите четыре винта длиной 4 мм в углах материнской платы отвёрткой Phillips #0.
Винт под металлической лентой также необходимо удалить.
Шаг 7
Отключите три кабеля на материнской плате, ближайшие к аккумулятору.
Для извлечения этих кабелей потребуется дополнительная сила при поддевании.
Шаг 8
Выдвиньте материнскую плату и отложите её в сторону.
Шаг 9

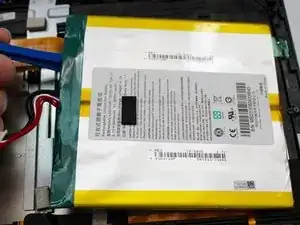

Используйте пластиковый инструмент для вскрытия, чтобы отделить клей, удерживающий аккумулятор на экране.
Избегайте давления на стекло при отделении аккумулятора от экрана.

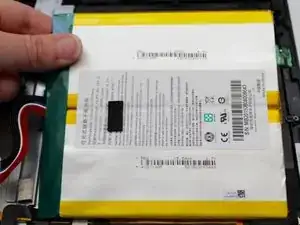

Снимите аккумулятор и отложите его в сторону.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
