Замена шарнира экрана Acer One 10 S1003-114M
Это руководство поможет Вам выполнить замену шарнира экрана. В ходе работы необходимо снять множество мелких винтов и аккуратно обращаться с деталями, поэтому действуйте внимательно и не спеша.
Шаг 1
Откройте экран.
Шаг 2
Отделите часть с экраном от клавиатуры.
Шаг 3

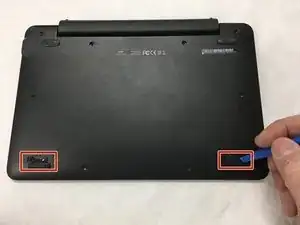

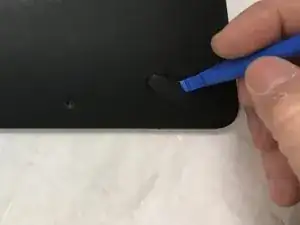

Переверните клавиатуру и пластиковой вскрывающей инструментом снимите две резиновые накладки с клеевым слоем, расположенные дальше всего от шарнира.
Шаг 4

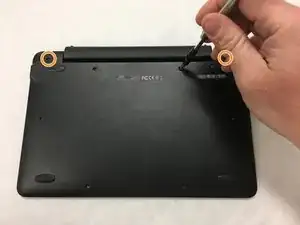

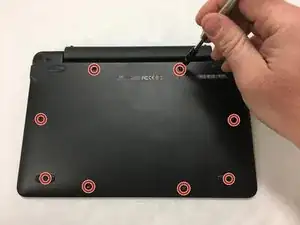

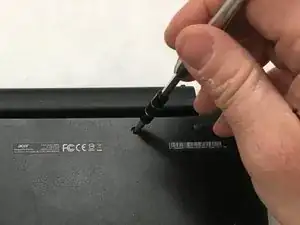

Открутите десять винтов с задней панели при помощи отвёртки Phillips #1.
8 винтов длиной 4,25 мм с головками диаметром 4,00 мм.
2 винта длиной 6,00 мм с головками диаметром 4,00 мм.
Шаг 5

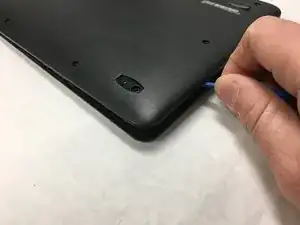

Пластиковой вскрывающей инструментом отделите переднюю и заднюю половины клавиатуры.
Шаг 6

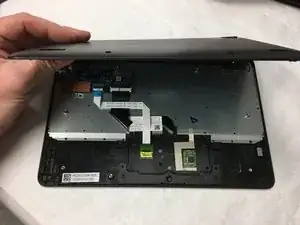

Снимите заднюю панель, которая теперь освободилась.
Шаг 7

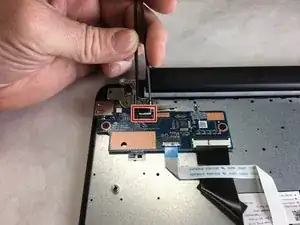

Пинцетом отсоедините шлейф шарнира. Аккуратно потяните, слегка покачивая разъём вперёд и назад.
Снимите липкую ленту, фиксирующую провод.
Шаг 8

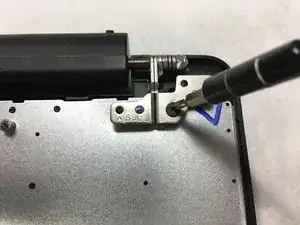

Чтобы снять шарнир, открутите 4 крепёжных винта отвёрткой Phillips #0.
Шаг 9

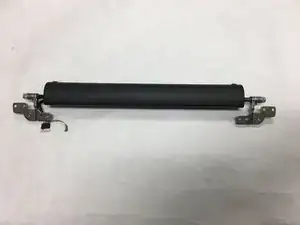

Удалите отключённый шарнир с клавиатуры.
Заключение
Чтобы собрать устройство, выполните все действия в обратном порядке.
Перевод руководства с ifixit.com
