Замена аккумулятора Acer Predator Helios 300 PH315-53
Используйте это руководство для ремонта или замены аккумулятора в вашем Predator Helios 300 PH315-53. Перед заменой деталей или ремонтом ноутбука необходимо сначала снять нижнюю крышку.
Аккумулятор Acer Predator Helios 300 PH315-53 — это 4‑ячеечный литий‑ионный аккумулятор с максимальным временем работы до шести часов. Номер детали этого аккумулятора — AP18E8M.
Перед использованием этого руководства убедитесь, что вы понимаете, что такое электростатический разряд (ESD) и как он может повредить ваш ноутбук. ESD означает разряды статического электричества, которые могут происходить между объектами, не имеющими надлежащего заземления, и эти разряды могут повреждать чувствительные электронные компоненты. Dell Technologies предлагает короткое видео, объясняющее, как избежать повреждений от ESD.
Шаг 1

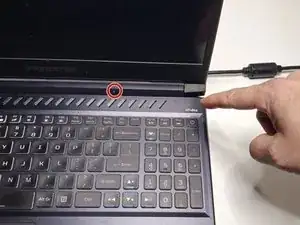

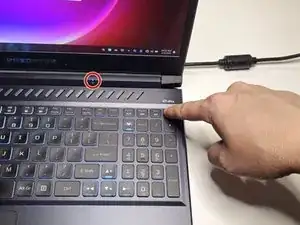

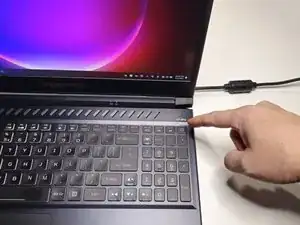

Выключите ноутбук, удерживая кнопку питания в течение 7 секунд.
Убедитесь, что синий индикатор питания выключен.
Шаг 2

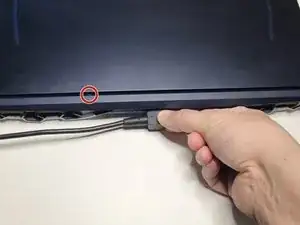

Отсоедините шнур питания от задней части ноутбука.

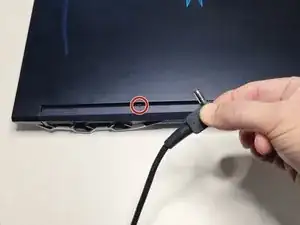

Проверьте, что индикатор зарядки выключился после отключения штепселя.
Индикатор зарядки аккумулятора становится «янтарным» при подключенном сетевом адаптере и процессе зарядки. Индикатор переключается в синий цвет после полной зарядки аккумулятора.
Шаг 3

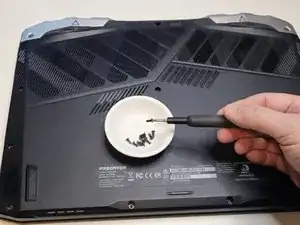

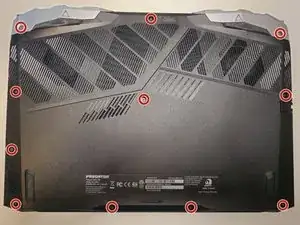

Отверткой Phillips #1 выкрутите одиннадцать винтов с нижней крышки.
Шаг 4
Лопатка — инструмент, который помогает разъединять электронные панели, не царапая и не повреждая устройство.

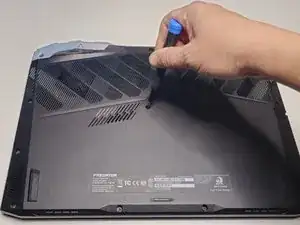

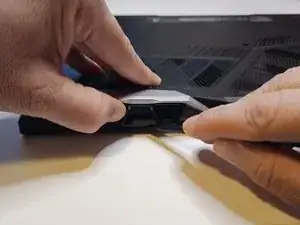

Прижмите большим пальцем решётку вентиляции ноутбука вверх и используйте лопатку, чтобы отделить нижнюю крышку от верхней части корпуса.

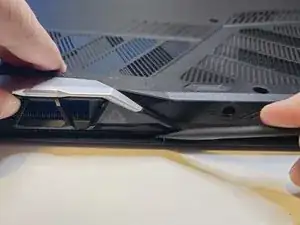

Проводите лопаткой вдоль стыка, где нижняя крышка соединяется с верхней частью корпуса.

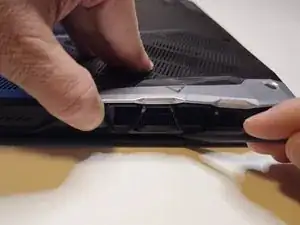

Прикладывайте лёгкое вверх направленное давление к противоположной вентиляционной решётке, пока ведёте лопатку вдоль задней части ноутбука.
Шаг 5
Поверните ноутбук так, чтобы вентиляционные решётки были обращены от вас, а нижняя крышка оставалась сверху.

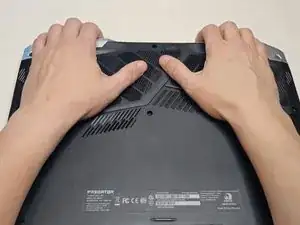

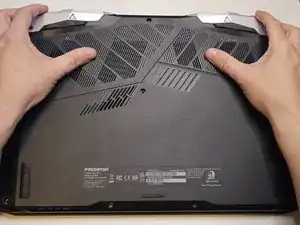

Используйте кончики пальцев, чтобы аккуратно потянуть вентиляционные решётки вверх, одновременно прижимая нижнюю крышку ладонями вниз.
Двигайте руками от центра ноутбука к каждому боку, продолжая аккуратно приподнимать нижнюю крышку кончиками пальцев.

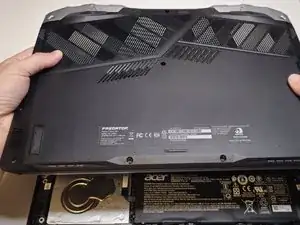

Снимите нижнюю крышку с ноутбука.
Шаг 6
Всегда учитывайте необходимость защиты от электростатического разряда (ESD) при работе с компонентами внутри ноутбука.
Правильно заземлённый антистатический коврик и браслет могут защитить ваш ноутбук от повреждений ESD.

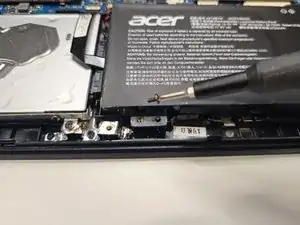

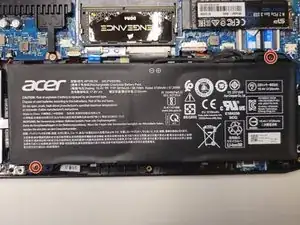

Отверткой Phillips #0 выкрутите два винта, фиксирующие аккумулятор к верхней части корпуса.
Шаг 7

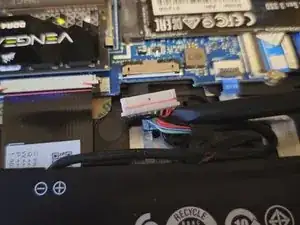

Поднимите аккумулятор вверх и от материнской платы, чтобы обнажить соединительный кабель.
Шаг 8

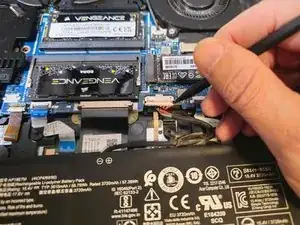

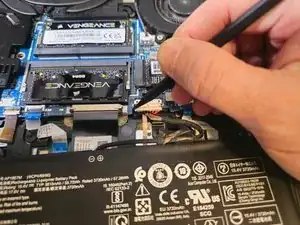

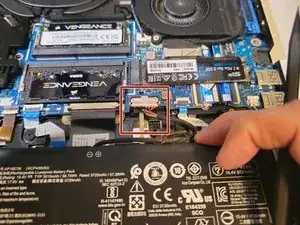

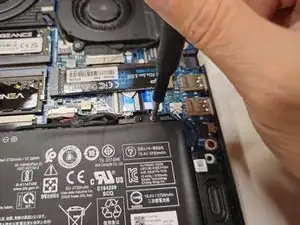

Осторожно отсоедините соединительный кабель от материнской платы с помощью лопатки.
Отсоединяйте кабель по чуть‑чуть с каждой стороны, как показано на фотографиях. Это предотвратит повреждение контактов.
Удалите отключённый аккумулятор из ноутбука.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
