Замена аккумулятора Acer One 10 S1003-114M

Убедитесь, что устройство выключено и отключено от всех источников питания.

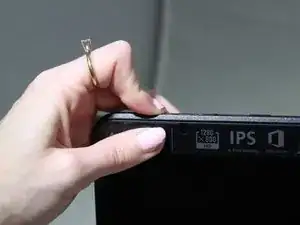

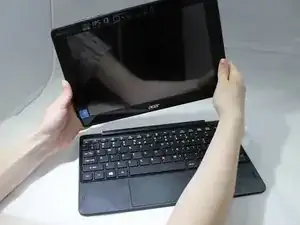

Чтобы отделить планшет от клавиатурной приставки, раскройте устройство и приподнимите планшетную часть с крепления клавиатуры.

При работе с устройством избегайте нажатия кнопки питания. Устройство должно оставаться выключенным.

Металлические лопатки и аналогичные инструменты для вскрытия могут повредить внутренние компоненты, такие как материнская плата. Рекомендуется использовать обычную чёрную нейлоновую лопатку или пластиковое приспособление для вскрытия, однако в случае с этим устройством металлический рычаг и лопатка оказались единственными подходящими инструментами.

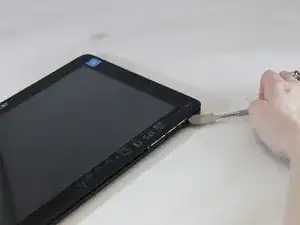

Начиная с угла планшета, используйте рычаг, чтобы создать зазор между экраном и задней крышкой.

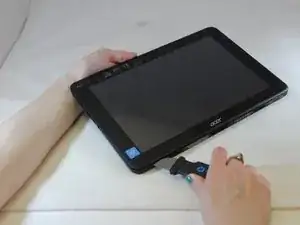

Вставьте металлическую лопатку в зазор, образованный с помощью рычага.

Медленно передвигайте металлическую лопатку по периметру планшета, постепенно отделяя экран от задней крышки.

Отделите заднюю крышку от экрана.

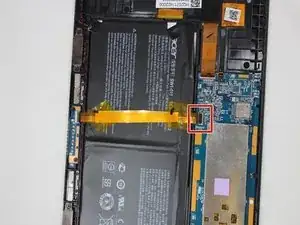

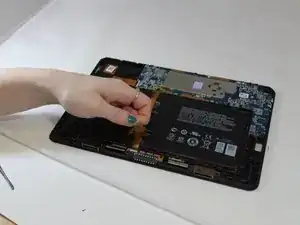

Руками снимите полимидалентную плёнку (жёлтую ленту).

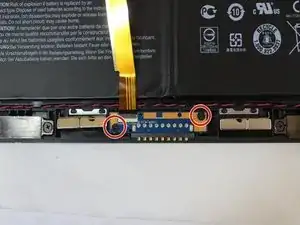

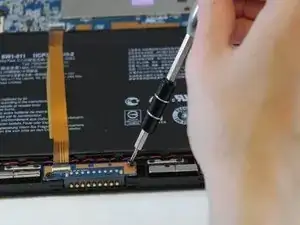

Используя крестовую отвёртку №00, выверните два винта длиной 2 мм в нижней части планшета и откройте защёлку разъёма ZIF.

Аккуратно снимите золотистый ленточный кабель, закрывающий аккумулятор, и отложите его в сторону.

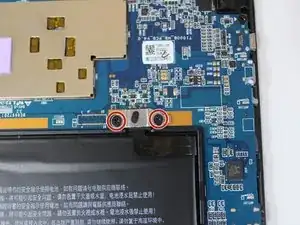

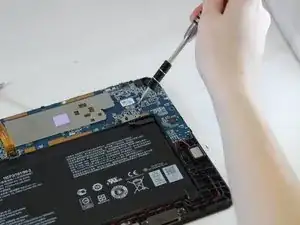

Используя крестовую отвёртку №00, выверните два винта длиной 2 мм в правом верхнем углу аккумулятора.

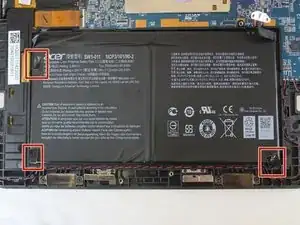

Снимите три блестящие чёрные наклейки с аккумулятора (в левом верхнем, правом нижнем и левом нижнем углах), но оставьте их прикреплёнными к материнской плате.

Аккумулятор приклеен к корпусу планшета.

Избегайте давления на стекло при отделении аккумулятора от экрана.

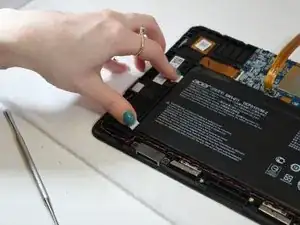

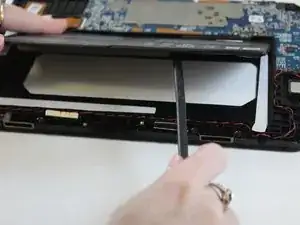

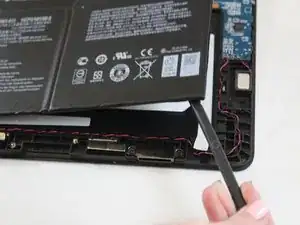

Используйте лопатку, чтобы отделить аккумулятор от клея, который фиксирует его на экране. Осторожно подденьте аккумулятор и извлеките его из планшета.

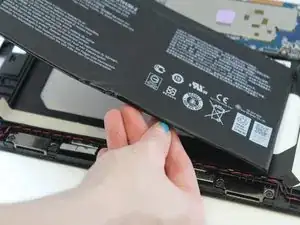

Извлеките аккумулятор из устройства.
