Замена задней камеры Acer One 10 S1003-114M

Убедитесь, что устройство выключено и отключено от источников питания.

Чтобы отсоединить планшет от прикреплённой клавиатуры, откройте ноутбук и поднимите компонент планшета вверх от дока клавиатуры.

При обращении с устройством следите, чтобы не нажать кнопку питания. Устройство должно оставаться выключенным.

Металлические лопатки и аналогичные инструменты для поддевания могут повредить внутренние компоненты, такие как материнская плата. Идеально использовать обычную чёрную нейлоновую лопатку или пластиковый инструмент для вскрытия, но для этого устройства металлический инструмент и лопатка были единственными рабочими.

Начиная с угла планшета, используйте ломик, чтобы создать зазор между экраном и задней крышкой.

Вставьте металлическую лопатку в созданный зазор.

Медленно ведите металлическую лопатку по периметру планшета, чтобы отжать экран и заднюю крышку друг от друга.

Отделите заднюю крышку от экрана.

Снимите полиимидную ленту (жёлтую ленту) руками.

Отверткой Phillips #00 отвинтите два винта 2 мм в нижней части планшета и откройте защёлку ZIF.

Осторожно снимите золотистый ленточный кабель, покрывающий батарею, и отложите его в сторону.

Отверткой Phillips #00 отвинтите два винта 2 мм в верхней правой части батареи.

Снимите три блестящие чёрные наклейки с батареи (вверху слева, внизу справа и внизу слева), но оставьте их прикреплёнными к материнской плате.

Батарея приклеена к планшету.

Избегайте давления на стекло при отделении батареи от экрана.

Используйте лопатку, чтобы отделить батарею от клея, удерживающего её у экрана. Аккуратно подденьте батарею и снимите её с планшета.

Удалите батарею из устройства.

С помощью лопатки отключите два ленточных кабеля в верхней правой части и три в нижней левой части материнской платы.

Отверткой Phillips #00 удалите пять винтов 2 мм, крепящих материнскую плату. Два — на левой кромке и три — на нижней кромке материнской платы.

С помощью лопатки подденьте динамик с правой стороны планшета.

Выньте красный и чёрный провода, прикреплённые к правому динамику, из канавки к месту их подключения к материнской плате и левому динамику.

С помощью лопатки подденьте динамик с левой стороны планшета.

Создайте зазор между материнской платой и задней крышкой с помощью лопатки.

Осторожно подденьте материнскую плату лопаткой, отделяя её от задней крышки.

Аккуратно поднимите и извлеките материнскую плату и динамики из планшета.

Будьте осторожны при использовании пинцета с камерой. Сильное сжатие пинцетом может повредить стекло.

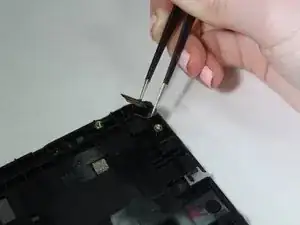

Захватите пинцетом края камеры и аккуратно приподнимите её от задней панели планшета.

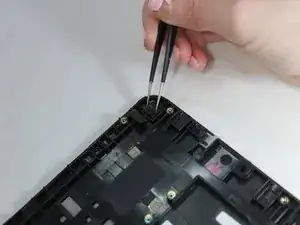

Извлеките камеру из устройства.
