Замена материнской платы Acer One 10 S1003-114M

Убедитесь, что устройство выключено и отключено от источника питания.

Чтобы отсоединить планшет от клавиатурного дока, откройте ноутбук и поднимите модуль планшета вверх от дока клавиатуры.

При обращении с устройством избегайте нажатия кнопки питания. Устройство должно оставаться выключенным.

Металлические лопатки и аналогичные инструменты для поддевания могут повредить внутренние компоненты, такие как материнская плата. Идеально использовать обычную черную нейлоновую лопатку или пластиковый инструмент для вскрытия, но для этого устройства металлический ломик и лопатка оказались единственными рабочими инструментами.

Начиная с угла планшета, используйте ломик, чтобы создать зазор между экраном и задней крышкой.

Вставьте металлическую лопатку в зазор, созданный ломиком.

Медленно перемещайте металлическую лопатку по периметру планшета, чтобы отжать экран и заднюю крышку.

Отделите заднюю крышку от экрана.

Отсоедините полимидную ленту (желтую ленту) вручную.

Отверткой Phillips #00 отвинтите два винта 2 мм в нижней части планшета и откройте защёлку ZIF.

Аккуратно отведите золотистую гибкую шлейфовую ленту, покрывающую аккумулятор, и отложите её в сторону.

Отверткой Phillips #00 отвинтите два винта 2 мм в правом верхнем углу аккумулятора.

Снимите три блестящие чёрные наклейки с аккумулятора (вверху слева, внизу справа и внизу слева), но оставьте их прикреплёнными к материнской плате.

Аккумулятор приклеен к планшету.

Избегайте давления на стекло при отделении аккумулятора от экрана.

Используйте лопатку, чтобы отделить аккумулятор от клея, которым он прикреплён к экрану. Осторожно подденьте аккумулятор и извлеките его из планшета.

Извлеките аккумулятор из устройства.

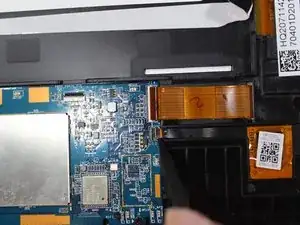

С помощью лопатки отсоедините два шлейфа в правом верхнем углу и три шлейфа в левом нижнем углу от материнской платы.

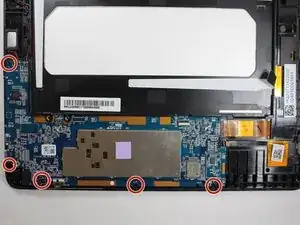

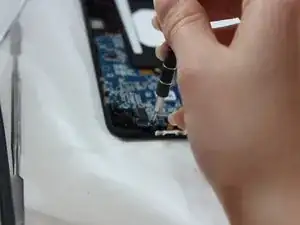

Отверткой Phillips #00 снимите пять винтов 2 мм с материнской платы. Два расположены на левой кромке и три — на нижней кромке платы.

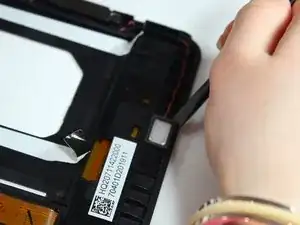

С помощью лопатки отожмите динамик с правой стороны планшета.

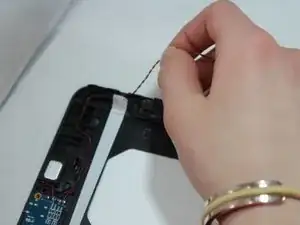

Поднимите красный и чёрный провода, идущие от правого динамика, из канавки до места их подключения к материнской плате и к левому динамику.

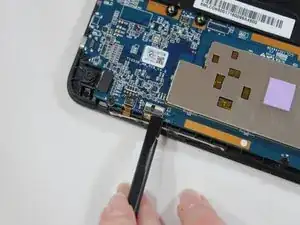

С помощью лопатки отожмите динамик с левой стороны планшета.

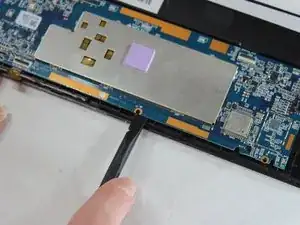

С помощью лопатки создайте зазор между материнской платой и задней крышкой.

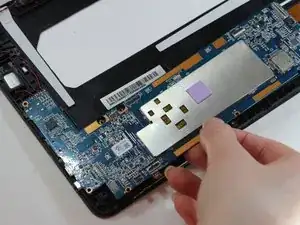

Осторожно подденьте материнскую плату лопаткой и отделите её от задней крышки.

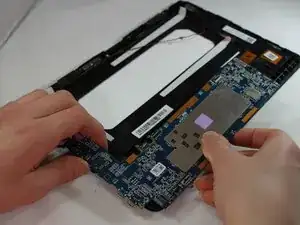

Аккуратно поднимите и извлеките материнскую плату и динамики из планшета.
