Замена материнской платы Acer Predator 17 G9-791

Сервисная панель находится на нижней части устройства. Здесь она показана как панель, расположенная в центре устройства, от верхних вентиляционных отверстий до нижней части корпуса.

Ослабьте два винта Phillips #0.

Слегка приподнимите верхнюю часть панели, чтобы винты полностью отделились от корпуса устройства.

Продолжайте приподнимать панель, чтобы отделить её от ноутбука, и снимите её.

Снимите девять винтов Phillips #0 длиной 4,5 мм с панели.

Снимите четыре винта Phillips #0 длиной 14 мм.

Снимите шесть винтов Phillips #0 длиной 7 мм.

Сдвиньте вверх ползунок «разблокировать», расположенный справа от сервисной панели, и вытяните лоток привода.

Снимите два винта Phillips #0 длиной 4,5 мм, расположенные под извлечённым оптическим приводом.

Подденьте края нижней крышки и снимите нижнюю часть корпуса с устройства.

Снимите шесть винтов Phillips #0 длиной 4 мм, крепящих аккумулятор.

Отключите разъём аккумулятора от материнской платы.

Осторожно приподнимите аккумулятор и извлеките его из устройства.

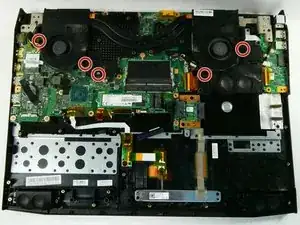

Снимите пять винтов Phillips #0 длиной 4,5 мм, расположенных по периметру вентиляторов.

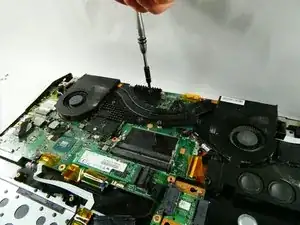

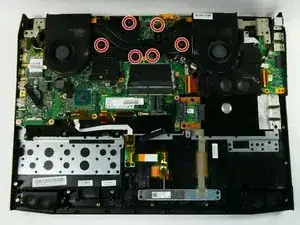

Ослабьте шесть винтов Phillips #0, чтобы отсоединить узел от материнской платы.

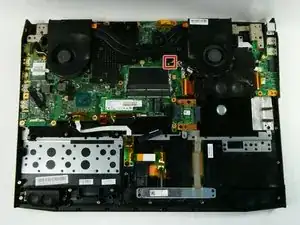

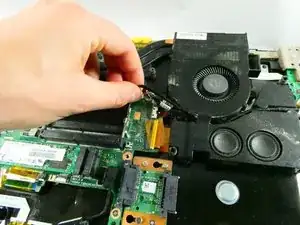

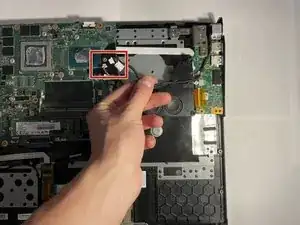

Отсоедините кабель левого вентилятора от материнской платы.

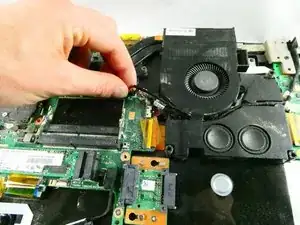

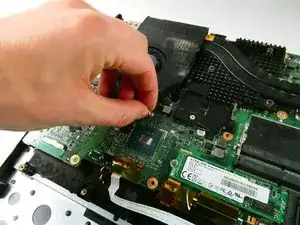

Отсоедините кабель правого вентилятора от материнской платы.

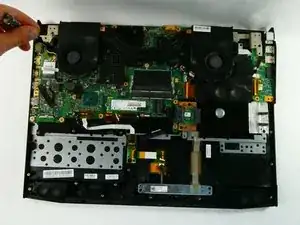

Поднимите узел вентиляторов и извлеките его.

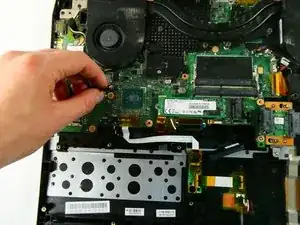

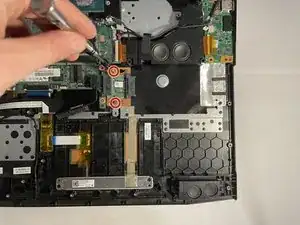

Снимите два винта Phillips #0 длиной 5 мм с небольшой печатной платы.

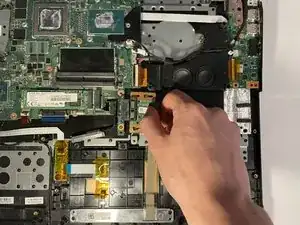

Сдвиньте небольшую печатную плату вправо, затем вверх, чтобы извлечь её из устройства.

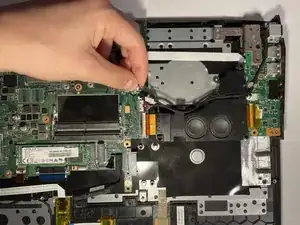

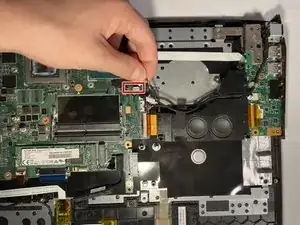

Поднимите провод «сабвуфера», чтобы отсоединить его от разъёма.

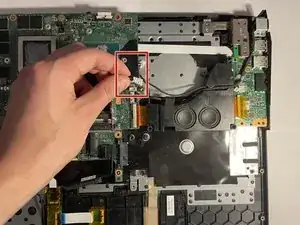

Снимите два разъёма.

Отделите те же два провода от сабвуфера.

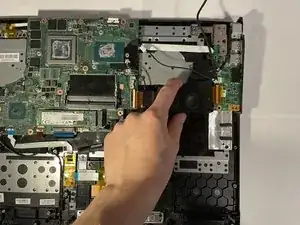

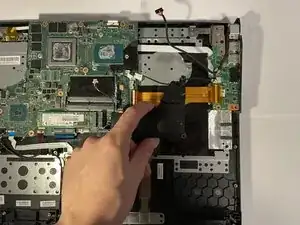

Поднимите сабвуфер и извлеките его из устройства.

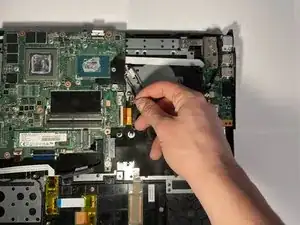

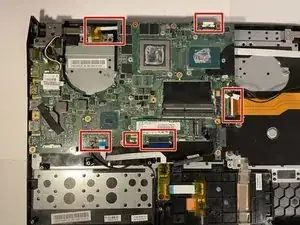

Снимите шесть разъёмов.

Некоторые требуют сначала откинуть вверх белую часть разъёма, чтобы затем извлечь их.

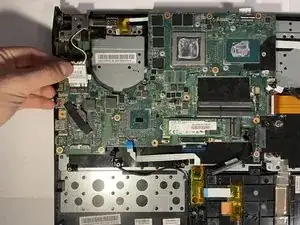

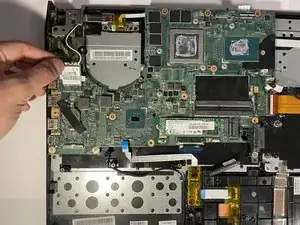

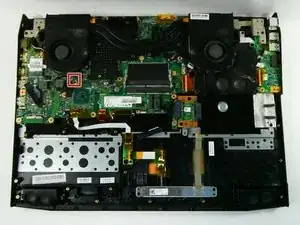

Снимите один винт Phillips #0 длиной 4,5 мм с карты WLAN и извлеките карту.

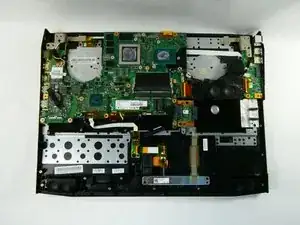

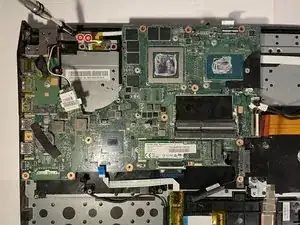

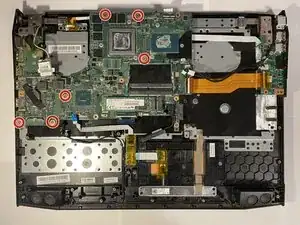

Снимите шесть винтов Phillips #0 длиной 5 мм, крепящих материнскую плату.

Поверните устройство.

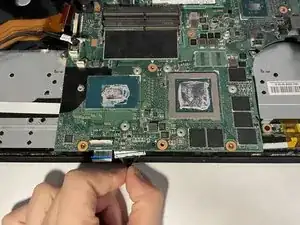

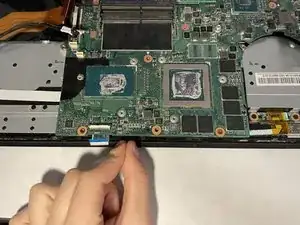

Используйте чёрную планку, чтобы отключить один разъём в нижней части материнской платы.

При установке обратно подключайте этот разъём, пока опускаете материнскую плату на место.

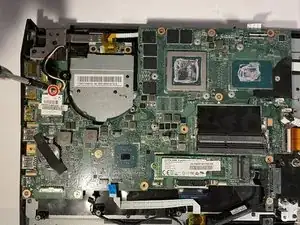

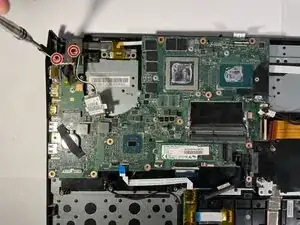

Удалите два чёрных винта Phillips #0 длиной 7 мм из левого крепления дисплея.

Удалите два серебристых винта Phillips #0 длиной 5 мм из левого крепления дисплея.

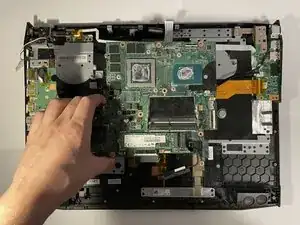

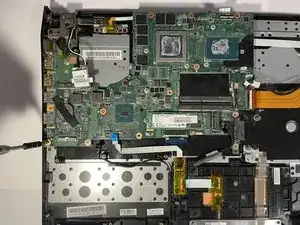

Поднимите материнскую плату вверх и выньте её из устройства. Возможно, потребуется слегка приоткрыть крышку для демонтажа.

При повторной установке материнской платы убедитесь, что провода не зажаты под ней при опускании на место.
