Замена материнской платы Acer One 10 S1002 145-A
Если ваше планшетное устройство серьезно некорректно работает (например, не включается), может потребоваться замена материнской платы. Материнские платы в планшетах гораздо меньше, чем традиционные, и это руководство показывает, как правильно заменить плату.
Шаг 1
Убедитесь, что планшет выключен и отключен от источника питания.
Отсоедините планшет от клавиатурного дока.
Если в планшете установлена карта Micro SD, извлеките её сейчас.
Удалите два винта Phillips #0 длиной 3,5 мм по обеим сторонам разъёма клавиатуры.
Шаг 2

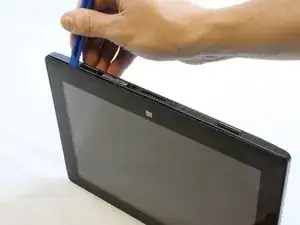

Начиная с угла планшета, используйте пластиковый инструмент для вскрытия, чтобы создать зазор между экраном и задней крышкой.
Медленно продвигайте пластиковый инструмент по периметру планшета, чтобы поддеть экран и заднюю крышку и разъединить их.
Отделите заднюю крышку от экрана.
Шаг 3

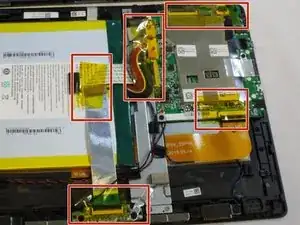

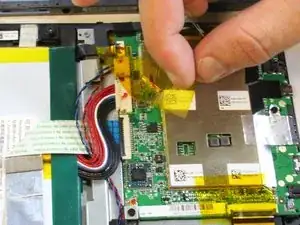

Снимите всю полиимидную ленту (жёлтая лента).
Удалите металлическую ленту, покрывающую разъём клавиатуры.
Шаг 4

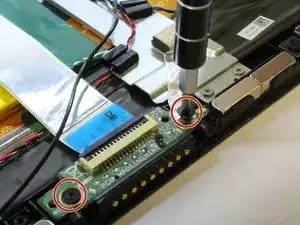

Отверните два винта Phillips #0 длиной 3,5 мм и откройте фиксатор ZIF.
Осторожно снимите серебристую деталь, закрывающую аккумулятор, и отложите её в сторону.
Шаг 5

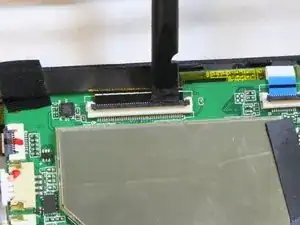

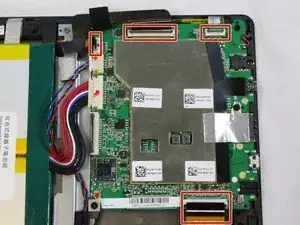

Откройте ZIF‑разъёмы (Zero Insertion Force).
Осторожно извлеките ленточные кабели.
Шаг 6

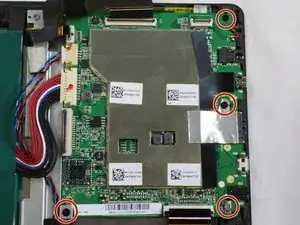

Удалите четыре винта длиной 4 мм в углах материнской платы, используя биту Phillips #0.

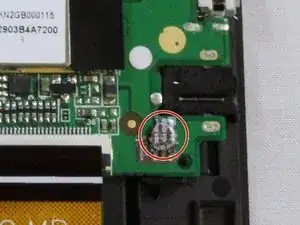

Винт под металлической лентой также необходимо удалить.
Шаг 7

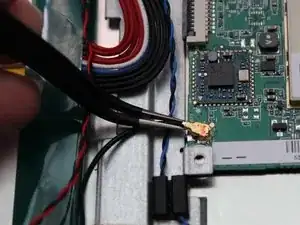

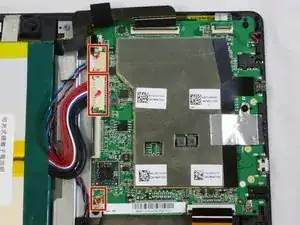

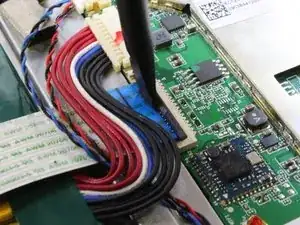

Отключите три кабеля на материнской плате, ближайшие к аккумулятору.
Для извлечения этих кабелей потребуется небольшая дополнительная сила при поддевании.
Шаг 8

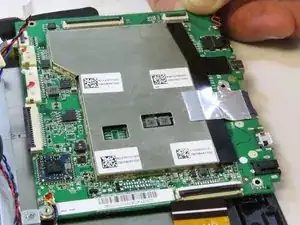

Выдвиньте материнскую плату и отложите её в сторону.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
