Замена тачпада HP EliteBook 840 Aero G8

Перед началом ремонта разрядите аккумулятор ноутбука ниже 25% — заряженный литий‑ионный аккумулятор представляет собой потенциальную опасность при случайном повреждении.

Сохраните работу, полностью выключите ноутбук и отключите все кабели.

Несмотря на стандарты, крестовые отвёртки могут отличаться по размеру и форме — две отвёртки с одинаковой маркировкой могут по‑разному подходить к одному и тому же винту. Используйте ту, которая наиболее плотно входит в головку винта, чтобы избежать сорвания.

С помощью крестовой отвёртки полностью ослабьте (но не снимайте) пять закреплённых винтов, удерживающих нижнюю крышку.

Разместите ноутбук так, чтобы задний край (с петлями экрана) был ближе всего к Вам.

Вставьте плоский конец лопатки между задним краем нижней крышки и рамкой, рядом с центральным винтом и надписью ELITEBOOK.

Если трудно вставить лопатку, убедитесь, что винт полностью ослаблен. При необходимости аккуратно приподнимите винт пальцами.

С помощью лопатки подденьте крышку, чтобы освободить защёлку, удерживающую её.

Оставьте лопатку вставленной под нижней крышкой для следующего шага.

Проведите лопаткой вдоль заднего края в сторону одного из углов, чтобы освободить защёлки заднего края.

Поверните лопатку вокруг угла и вдоль ребра вверх, чтобы освободить защёлки, удерживающие короткую грань крышки.

Вставьте плоский конец лопатки рядом с надписью ELITEBOOK.

Повторите предыдущий шаг для другой стороны крышки, чтобы освободить оставшиеся защёлки.

Поднимите и снимите нижнюю крышку.

Крышка должна легко отрываться. Если чувствуете сопротивление, используйте плоский конец лопатки, чтобы освободить оставшиеся защёлки, и проверьте, что все винты полностью ослаблены.

При сборке направьте защёлки вдоль переднего края крышки (противоположного петлям) в их направляющие на рамке, затем опустите крышку. Надавите по периметру, чтобы защёлки полностью вошли в зацепление.

Разместите ноутбук так, чтобы передний край (противоположный петлям экрана) был ближе всего к Вам.

Используйте острый конец лопатки или ноготь, чтобы попеременно нажимать по бокам ползункового разъёма аккумулятора, пока он полностью не выйдет из разъёма.

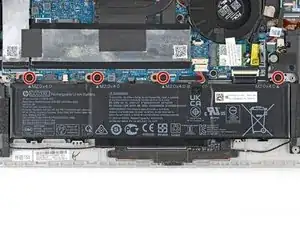

С помощью крестовой отвёртки удалите четыре винта длиной 4,5 мм, фиксирующие аккумулятор.

Поднимите верхний край аккумулятора и выдвиньте защёлки на нижнем крае из их пазов.

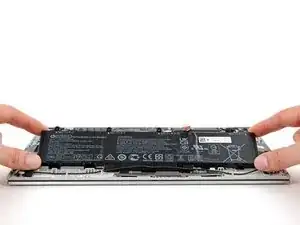

Снимите аккумулятор.

Никогда не используйте повторно деформированный или повреждённый аккумулятор — это пожароопасно. Замените его на новый.

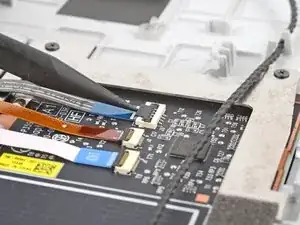

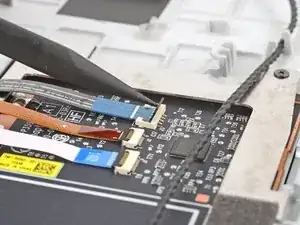

С помощью лопатки приподнимите фиксирующий клапан с петлёй одного из трёх ZIF‑разъёмов возле верхнего правого угла тачпада.

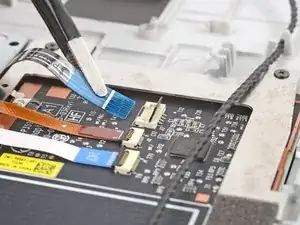

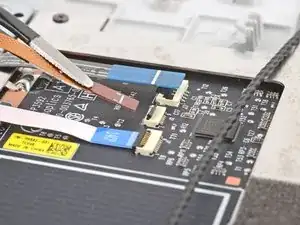

Пинцетом аккуратно вытяните шлейф прямо из разъёма.

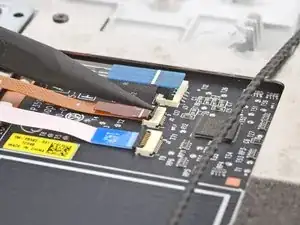

Повторите предыдущий шаг, чтобы отключить два оставшихся кабеля тачпада.

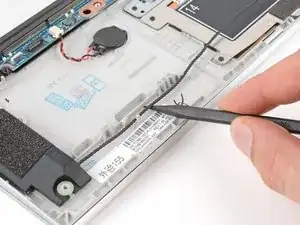

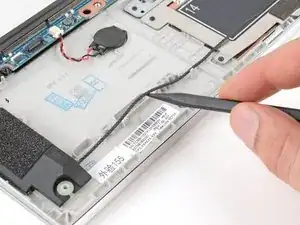

С помощью лопатки или пальцами поднимите кабель динамиков и выньте его из зажимов на нижнем крае.

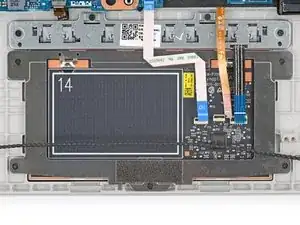

С помощью крестовой отвёртки удалите пять винтов длиной 2,2 мм, фиксирующих тачпад.

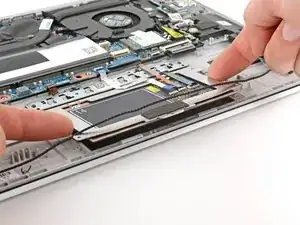

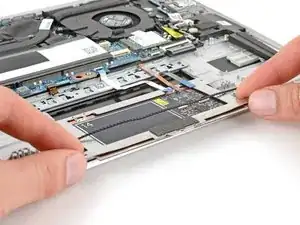

Поднимите нижние углы тачпада пальцами и вытяните верхний край из‑под материнской платы.

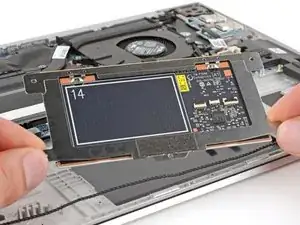

Протяните тачпад под кабелем динамика и извлеките его.

При сборке убедитесь, что никакие кабели не зажаты под тачпадом при его установке.
