Замена разъёма питания (Power Port) в HP EliteBook 840 Aero G8

Перед началом ремонта разрядите батарею ноутбука ниже 25% — заряженная литий‑ионная батарея представляет собой потенциальную опасность при случайном повреждении.

Сохраните работу, полностью завершите работу ноутбука и отключите все кабели.

Несмотря на стандарты, крестовые отвёртки могут отличаться по размеру и форме — две отвёртки с одной маркировкой могут по‑разному подходить к одной и той же головке винта. Используйте ту, которая самая плотно подходит к шлицу винта, чтобы не сорвать его.

Используйте крестовую отвёртку, чтобы полностью ослабить (но не извлекать) пять законтрённых винтов, удерживающих нижнюю крышку.

Разместите ноутбук так, чтобы задний край (с петлями экрана) был ближе к вам.

Вставьте плоский конец лопатки между задним краем нижней крышки и рамой, рядом со средним винтом и текстом ELITEBOOK.

Если трудно вставить лопатку, убедитесь, что винт полностью ослаблен. При необходимости осторожно приподнимите винт пальцами.

Используйте лопатку, чтобы поддеть крышку и освободить фиксатор, удерживающий её.

Оставьте лопатку под нижней крышкой для следующего шага.

Проведите лопатку вдоль заднего края в сторону одного из углов, чтобы освободить защёлки заднего края.

Поверните лопатку вокруг угла и поднимите вдоль кромки, чтобы освободить защёлки, удерживающие короткую сторону крышки.

Вставьте плоский конец лопатки снова рядом с текстом ELITEBOOK.

Повторите предыдущий шаг для другой стороны крышки, чтобы освободить оставшиеся защёлки.

Поднимите и снимите нижнюю крышку.

Крышка должна легко отойти. Если вы чувствуете сопротивление, используйте плоский конец лопатки, чтобы освободить оставшиеся защёлки, и проверьте, что все винты полностью ослаблены.

При сборке направьте защёлки по переднему краю крышки (противоположному петлям) в их пазы на раме, затем опустите крышку. Надавите по периметру, чтобы зацепить все защёлки.

Разместите ноутбук так, чтобы передний край (противоположный петлям экрана) был ближе к вам.

Используйте острый конец лопатки или ноготь, чтобы поочерёдно нажимать с разных сторон на скользящий разъём батареи, чтобы полностью вывести его из гнезда.

Используйте острый конец лопатки или ноготь, чтобы поочерёдно нажимать с разных сторон на скользящий разъём разъёма питания, чтобы полностью вывести его из гнезда рядом с левой петлёй.

При сборке убедитесь, что сторона разъёма, помеченная чёрной точкой, смотрит вверх перед подключением кабеля.

Используйте пинцет или пальцы, чтобы вытащить кабель разъёма питания из его зажима.

При сборке используйте это фото как ориентир для правильной прокладки кабеля в зажимах.

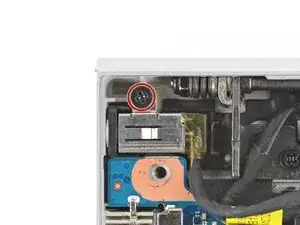

Используйте крестовую отвёртку, чтобы удалить винт длиной 4.6 мм, фиксирующий разъём питания.

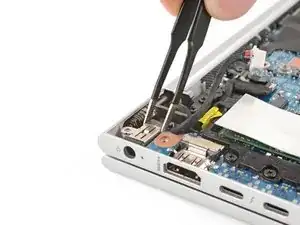

Используйте пинцет или пальцы, чтобы поднять разъём из его гнезда и извлечь его.
