Замена материнской платы HP EliteBook 840 Aero G8

Ноутбуки

В этом руководстве показана замена материнской платы ноутбука HP EliteBook 840 Aero G8. Эта замена может потребоваться как крайняя мера, поскольку отдельные компоненты обычно выходят из строя раньше, чем сама материнская плата. Основные причины замены платы — плохая общая производительность или механическое повреждение платы.

Необходимые инструменты: отвертка Phillips #0 (PH0), отвертка Phillips #1 (PH1), приспособление для открытия iFixit, пластиковая лопатка и пинцет.

Важно: предварительным условием является руководство по замене динамиков HP EliteBook 840 Aero G8. Система динамиков должна быть удалена перед началом этой замены.

Шаг 1

Переверните ноутбук дном вверх.

Отверткой PH0 открутите все пять креплений корпуса длиной 4,48 мм.

Снимите крышку с помощью приспособления для открытия iFixit.

Шаг 2

С помощью приспособления для открытия iFixit извлеките правый динамик.

С помощью приспособления для открытия iFixit извлеките левый динамик.

Шаг 3

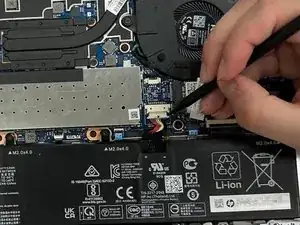

Пластиковой лопаткой отсоедините кабель питания динамиков.

Аккуратно извлеките провод до полного отсоединения. Система динамиков теперь может быть удалена для ремонта или замены.

Шаг 4

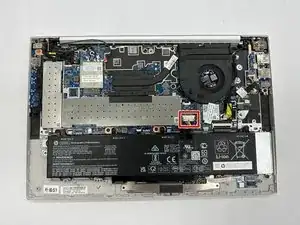

Пластиковой лопаткой отключите аккумулятор от материнской платы.

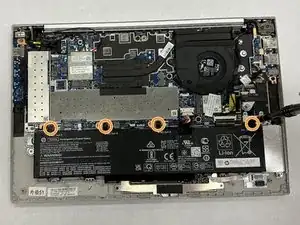

Отверткой PH1 снимите винты, крепящие аккумулятор.

Отложите в сторону четыре винта длиной 4,48 мм.

Извлеките аккумулятор из корпуса.

Шаг 5

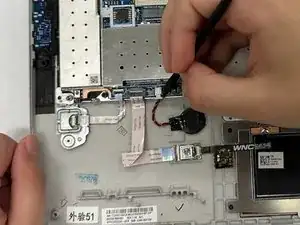

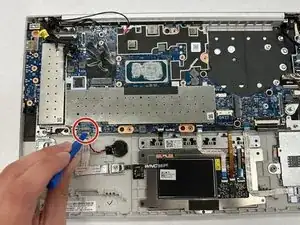

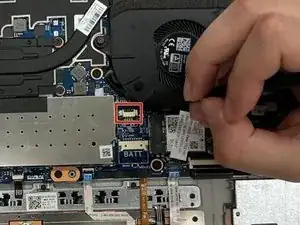

Пластиковой лопаткой аккуратно отключите батарейку RTC от материнской платы.

Шаг 6

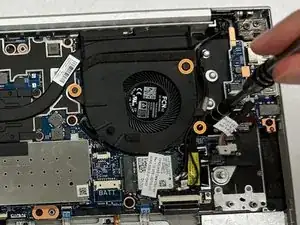

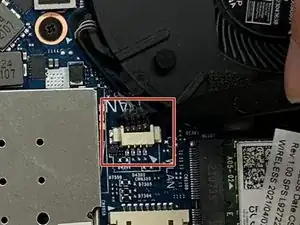

Пластиковой лопаткой отключите кабель питания вентилятора от материнской платы.

Отверткой PH1 удалите три винта 4,48 мм.

Снимите вентилятор с компьютера.

Шаг 7

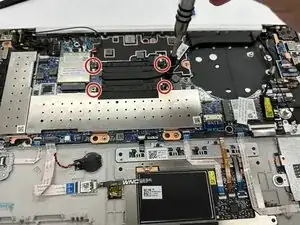

Отверткой PH1 открутите радиатор от материнской платы.

Отложите в сторону четыре винта длиной 4,48 мм.

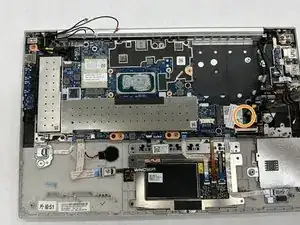

Снимите радиатор с компьютера.

Шаг 8

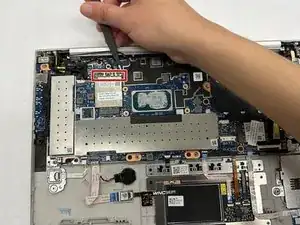

Антистатическим пинцетом отключите кабели дисплея от модуля WAN.

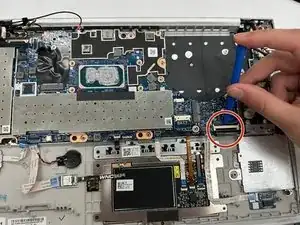

Пластиковой лопаткой отключите кабель питания дисплея от материнской платы.

Шаг 9

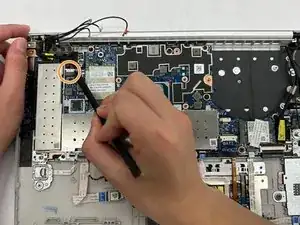

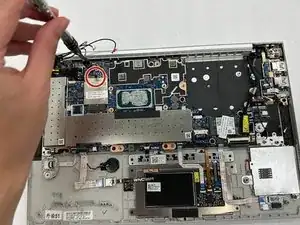

Отверткой PH1 отвинтите винт 4,48 мм, фиксирующий карту WAN слева на материнской плате.

Отверткой PH1 отвинтите винт 4,48 мм, фиксирующий карту WLAN справа на материнской плате.

Шаг 10

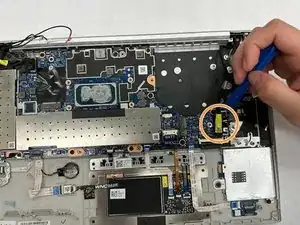

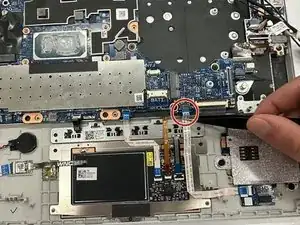

С помощью приспособления для открытия iFixit отключите кабель питания камеры с левой стороны материнской платы.

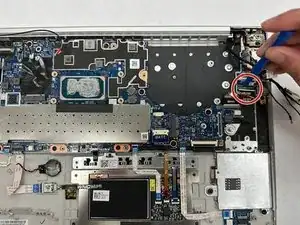

С помощью приспособления для открытия iFixit отключите соединительный кабель камеры с правой стороны материнской платы.

Шаг 11

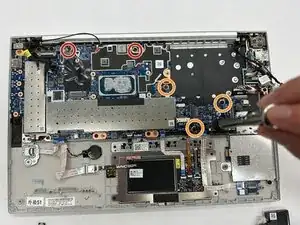

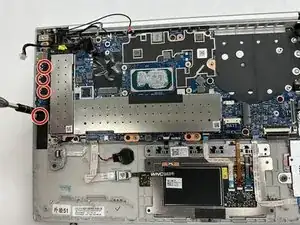

Отверткой PH1 снимите кронштейн, удерживающий левую сторону материнской платы. Эти четыре винта — более длинные из двух типов винтов, используемых в этом ноутбуке, их длина 4,48 мм.
