Замена USB‑платы HP EliteBook 840 Aero G8

Перед началом ремонта разрядите батарею ноутбука до уровня ниже 25% — заряженная литий‑ионная батарея представляет потенциальную опасность при случайном повреждении.

Сохраните работу, полностью выключите ноутбук и отключите все кабели.

Несмотря на стандарты, крестовые отвёртки могут различаться по размеру и форме — две отвёртки с одинаковой маркировкой могут по‑разному подходить к одному винту. Используйте ту, которая наиболее плотно входит в головку винта, чтобы избежать срыва грани.

Используйте крестовую отвёртку, чтобы полностью ослабить (но не вынимать) пять удерживаемых винтов, фиксирующих нижнюю крышку.

Поставьте ноутбук так, чтобы к вам была ближе задняя грань (с петлями экрана).

Вставьте плоский конец лопатки между задним краем нижней крышки и рамой, рядом с центральным винтом и надписью ELITEBOOK.

Если трудно вставить лопатку, убедитесь, что винт полностью ослаблен. При необходимости слегка приподнимите винт пальцами.

Используйте лопатку, чтобы приподнять крышку и освободить защёлку, её фиксирующую.

Оставьте лопатку под нижней крышкой для следующего шага.

Проведите лопаткой вдоль заднего края к одному из углов, чтобы освободить защёлки заднего края.

Поверните лопатку вокруг угла и поднимите вдоль кромки, чтобы освободить защёлки, фиксирующие короткую грань крышки.

Снова вставьте плоский конец лопатки рядом с надписью ELITEBOOK.

Повторите предыдущий шаг для другой стороны крышки, чтобы освободить оставшиеся защёлки.

Поднимите и снимите нижнюю крышку.

Крышка должна легко отойти. Если чувствуете сопротивление, используйте плоский конец лопатки, чтобы освободить оставшиеся защёлки, и проверьте, что все винты полностью ослаблены.

При сборке сдвиньте защёлки вдоль переднего края крышки (противоположного петлям) в их посадочные места в раме, затем опустите крышку. Плотно прижмите по периметру, чтобы зацепились все защёлки.

Поставьте ноутбук так, чтобы к вам была ближе передняя грань (противоположная петлям экрана).

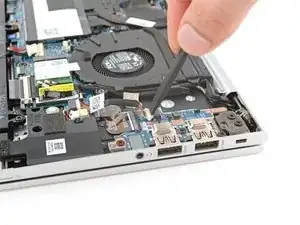

Используйте острый конец лопатки или ноготь, чтобы поочерёдно нажимать по сторонам скользящего разъёма батареи, «прогоняя» его полностью из гнезда.

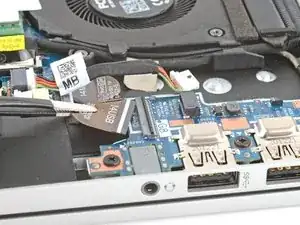

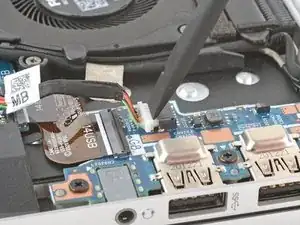

Используйте плоский конец лопатки, чтобы полностью выдвинуть скользящий разъём USB‑платы из его гнезда.

Всегда нажимайте или тяните за разъём, не за сами кабели.

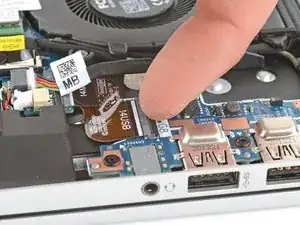

Используйте чистый ноготь или плоский конец лопатки, чтобы перевернуть приподнимающуюся фиксирующую лапку ZIF‑разъёма USB‑платы.

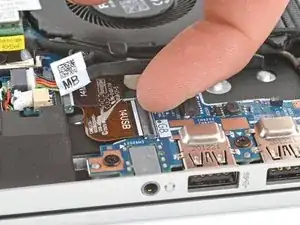

Используйте пинцет или пальцы, чтобы осторожно вытянуть кабель прямо из гнезда.

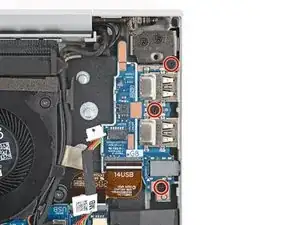

Используйте крестовую отвёртку, чтобы вынуть три винта длиной 4.5 мм, крепящие USB‑плату.

В зависимости от конфигурации ноутбука на плате может быть металлический кронштейн, который нужно снять.

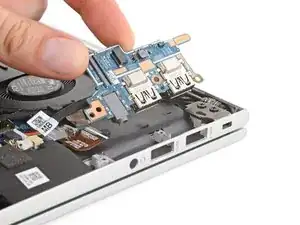

Поднимите левую кромку USB‑платы и потяните её в сторону вентилятора, чтобы вынуть плату.

При сборке:

Удерживайте кабель в стороне, чтобы он не застрял под платой.

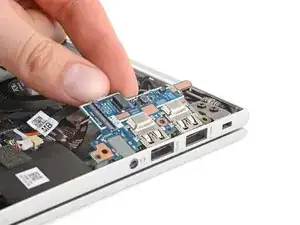

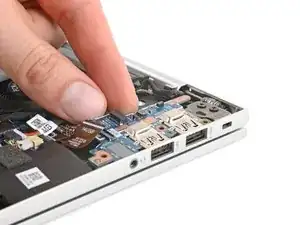

Под небольшим углом вставьте порты в вырезы корпуса, позволяя направляющим встать на место.
