Замена батареи RTC (CMOS) в HP EliteBook 840 Aero G8

Перед началом ремонта разрядите батарею ноутбука ниже 25% — заряженная литий‑ионная батарея представляет собой потенциальную опасность при случайном повреждении.

Сохраните работу, полностью завершите работу ноутбука и отключите все кабели.

Несмотря на обозначения, крестовые отвёртки могут различаться по размеру и форме — две отвёртки с одинаковой маркировкой могут по‑разному подходить к одному и тому же винту. Используйте отвёртку, которая входит максимально плотно в головку винта, чтобы избежать сорвания.

С помощью крестовой отвёртки полностью ослабьте (но не снимайте) пять удерживаемых винтов, фиксирующих нижнюю крышку.

Разместите ноутбук так, чтобы задний край (с петлями экрана) был ближе всего к вам.

Вставьте плоский конец лопатки между задним краем нижней крышки и рамой, рядом с центральным винтом и надписью ELITEBOOK.

Если вставить лопатку трудно, убедитесь, что винт полностью ослаблен. При необходимости осторожно приподнимите винт пальцами.

Используйте лопатку, чтобы приподнять крышку и освободить защёлку, фиксирующую её.

Оставьте лопатку вставленной под нижней крышкой для следующего шага.

Сдвиньте лопатку вдоль заднего края в сторону одного из углов, чтобы освободить защёлки заднего края.

Поверните лопатку вокруг угла и поднять вдоль края, чтобы освободить защёлки, фиксирующие короткий край крышки.

Снова вставьте плоский конец лопатки рядом с текстом ELITEBOOK.

Повторите предыдущий шаг для другой стороны крышки, чтобы освободить оставшиеся защёлки.

Поднимите и снимите нижнюю крышку.

Крышка должна легко отойти. Если чувствуете сопротивление, используйте плоский конец лопатки, чтобы освободить оставшиеся защёлки, и проверьте, что все винты полностью ослаблены.

При сборке сдвиньте защёлки вдоль переднего края крышки (противоположного петлям) в соответствующие пазы на раме, затем опустите крышку. Плотно прижмите по периметру, чтобы защёлки вошли в зацепление.

Разместите ноутбук так, чтобы передний край (противоположный петлям экрана) был ближе всего к вам.

Используйте кончик лопатки или ноготь, чтобы поочерёдно надавливать на стороны ползункового разъёма батареи, чтобы полностью вывести его из гнезда.

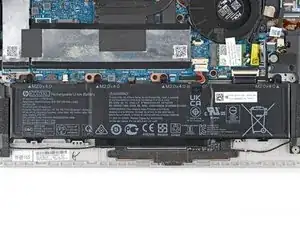

С помощью крестовой отвёртки снимите четыре винта длиной 4.5 мм, фиксирующих батарею.

Поднимите верхний край батареи и выведите язычки на нижнем крае из их пазов.

Снимите батарею.

Никогда не используйте повторно деформированную или повреждённую батарею — это риск возгорания. Замените её на новую.

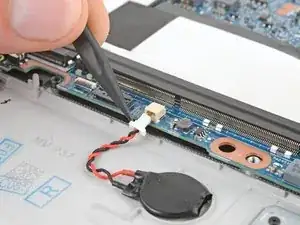

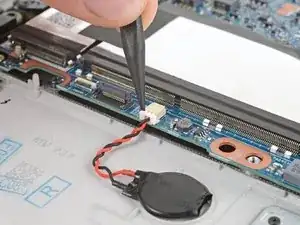

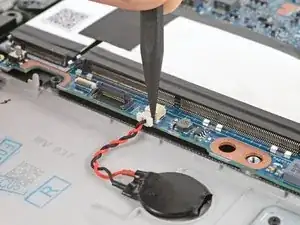

Используйте кончик лопатки, чтобы поочерёдно надавливать на стороны ползункового разъёма батареи RTC и полностью вывести его из гнезда.

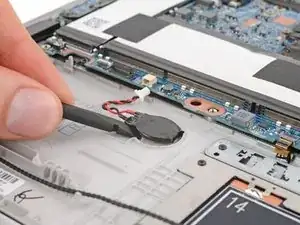

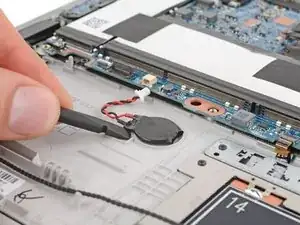

Используйте плоский конец лопатки, чтобы аккуратно поддеть батарею RTC, отделяя клей, фиксирующий её к раме.

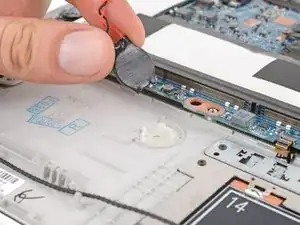

Снимите батарею RTC.

При сборке:

При установке новой батареи RTC убедитесь, что кабель обращён в сторону её разъёма на материнской плате.

Если у заменяемой батареи клей уже установлен, удалите старый клей с рамы перед установкой новой батареи.

Если клея нет, вы можете повторно использовать старый клей, если он ещё липкий. В противном случае используйте тонкую двустороннюю ленту для крепления новой батареи.
