Замена радиатора (теплоотвода) HP EliteBook 840 Aero G8

Перед началом ремонта разрядите аккумулятор ноутбука ниже 25% — заряженный литий‑ионный аккумулятор представляет собой потенциальную опасность при случайном повреждении.

Сохраните работу, полностью выключите ноутбук и отсоедините все кабели.

Несмотря на стандарты, крестовые отвёртки могут различаться по размеру и форме — две отвёртки с одинаковой маркировкой могут по‑разному подходить к одному и тому же винту. Используйте ту, которая самая плотно входит в головку винта, чтобы избежать срыва резьбы.

С помощью крестовой отвёртки полностью ослабьте (но не выкручивайте) пять штатных винтов, фиксирующих нижнюю крышку.

Разместите ноутбук так, чтобы задний край (с петлями экрана) был ближе к вам.

Вставьте плоский конец лопатки между задним краем нижней крышки и рамой, рядом с центральным винтом и надписью ELITEBOOK.

Если лопатка не вставляется, убедитесь, что винт полностью ослаблен. При необходимости аккуратно поднимите винт пальцами.

С помощью лопатки подденьте крышку, чтобы освободить защёлку, фиксирующую её.

Оставьте лопатку под крышкой на следующий шаг.

Проведите лопаткой вдоль заднего края в направлении к одному из углов, чтобы освободить защёлки заднего края.

Поверните лопатку вокруг угла и вдоль кромки вверх, чтобы освободить защёлки, фиксирующие короткую сторону крышки.

Повторно вставьте плоский конец лопатки рядом с надписью ELITEBOOK.

Повторите предыдущий шаг для другой стороны крышки, чтобы освободить оставшиеся защёлки.

Поднимите и снимите нижнюю крышку.

Крышка должна легко отщёлкиваться. Если вы ощущаете сопротивление, используйте плоский конец лопатки, чтобы освободить оставшиеся защёлки, и проверьте, что все винты полностью ослаблены.

При сборке вставьте защёлки вдоль переднего края крышки (противоположного петлям) в их пазы на раме, затем опустите крышку. Плотно прижмите по периметру, чтобы зафиксировать все защёлки.

Разместите ноутбук так, чтобы передний край (противоположный петлям экрана) был ближе к вам.

Используйте острый конец лопатки или ноготь, чтобы поочерёдно нажимать по сторонам скользящего разъёма аккумулятора, пока он полностью не выйдет из гнезда.

В зависимости от конфигурации ноутбука на вашем устройстве может быть металлический экран или никакой крышки.

Используйте пинцет или пальцы, чтобы приподнять нижний край крышки SSD.

Если крышку трудно приподнять, используйте нагреватель iOpener или фен, чтобы слегка её прогреть. Будьте осторожны, чтобы не перегреть ленту и соседние компоненты.

Отогните крышку SSD на другую сторону, на крышку модуля памяти.

В зависимости от конфигурации ноутбука на вашем устройстве может быть металлический экран или никакой крышки.

Возьмите крышки SSD и модуля памяти вместе и снимите их.

Если крышку трудно снять, используйте нагреватель iOpener или фен, чтобы слегка её прогреть. Будьте осторожны, чтобы не перегреть ленту и соседние компоненты.

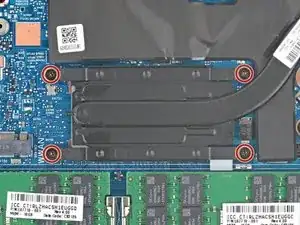

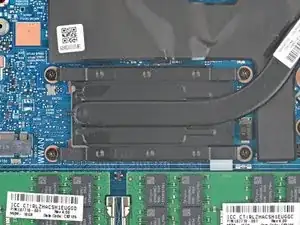

С помощью крестовой отвёртки полностью ослабьте (не выкручивая) четыре штатных винта, фиксирующих радиатор. Ослабляйте винты в порядке убывания, ориентируясь на цифры, вытесненные рядом с каждым винтом.

При сборке закручивайте винты радиатора по нескольким оборотам за раз в порядке возрастания по цифрам, вытесненным рядом с каждым винтом, до плотного прилегания. Обычно это делается по схеме «крест‑накрест».

Будьте очень осторожны, чтобы не поддевать и не повредить деликатные поверхностно‑смонтированные компоненты вокруг радиатора.

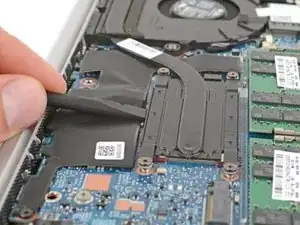

Используйте плоский конец лопатки, чтобы поддеть верхний край радиатора.

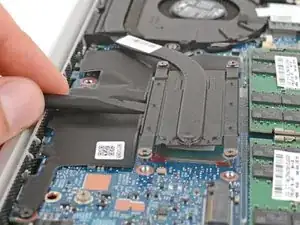

Термопаста склеивает радиатор с процессором. В зависимости от возраста устройства и состояния термопасты для отделения может потребоваться усилие. Тяните вверх равномерной постоянной силой, чтобы оторвать радиатор от платы.

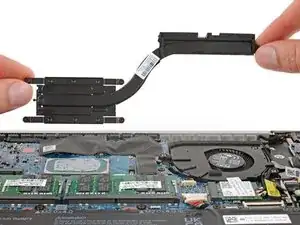

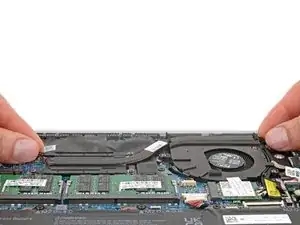

Поднимите и снимите радиатор.

При сборке:

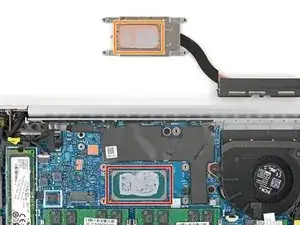

Проверьте, нанесена ли на нижнюю часть нового радиатора термопаста. Если да, не наносите новую термопасту.

Следуйте этому руководству, чтобы очистить процессор и нанести новую термопасту.

Если вы повторно используете радиатор, обязательно также очистите его.
