Замена правого SSD в Lenovo Legion 5 17ACH6H
Используйте это руководство, чтобы обновить или заменить твердотельный накопитель M.2 (SSD) с правой стороны в игровом ноутбуке Lenovo Legion 5 17ACH6H. Этот ноутбук совместим только с NVMe SSD, и поэтому не совместим с SATA SSD.
Перед выполнением этого ремонта при возможности сделайте резервную копию существующего SSD. Если вы заменяете SSD, на котором установлена операционная система, ознакомьтесь с утилитой для клонирования диска, чтобы быть готовым перенести данные на новый SSD.
Наконец, обязательно полностью выключите и отключите ноутбук от сети. Убедитесь, что ноутбук не находится в режиме ожидания, сна или гибернации.
Шаг 1

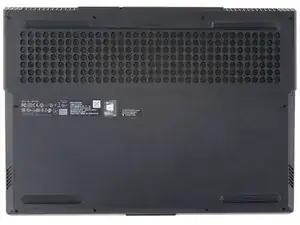

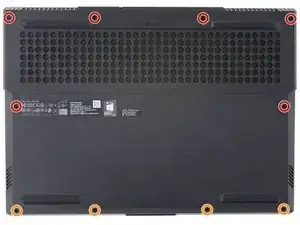

Используйте крестовую отвертку Phillips #1, чтобы выкрутить следующие десять винтов, фиксирующих заднюю крышку к раме:
Шесть винтов PH1 длиной 12.8 мм
Четыре винта PH1 длиной 4.6 мм
Шаг 2

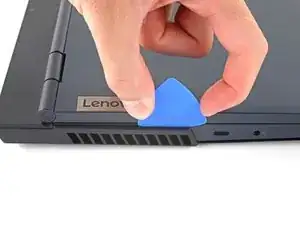

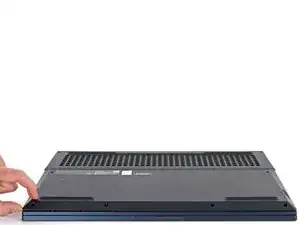

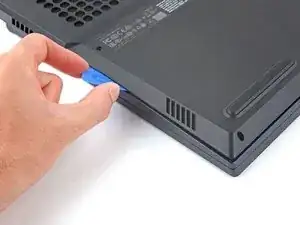

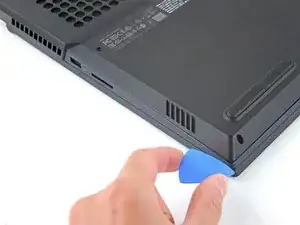

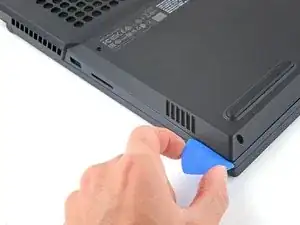

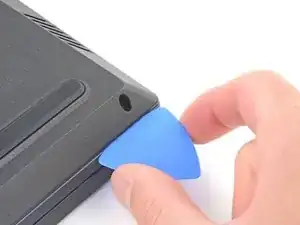

Вставьте закруглённый край пристраивания (opening pick) между задней крышкой и рамой в нижнем правом углу.
Угол наклона пристраивания примерно 45˚.
Шаг 3

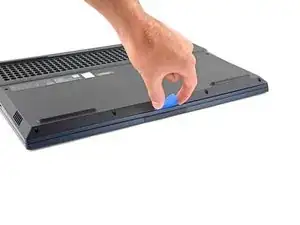

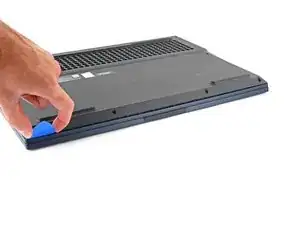

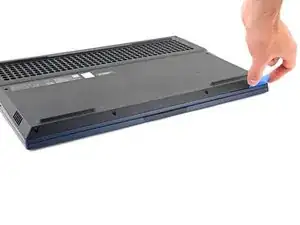

Сдвиньте пристраивание вдоль переднего края, чтобы освободить защёлки, фиксирующие заднюю крышку к раме.
Шаг 4

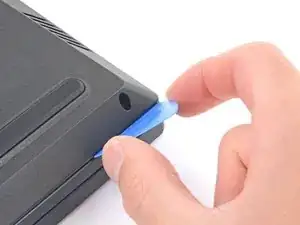

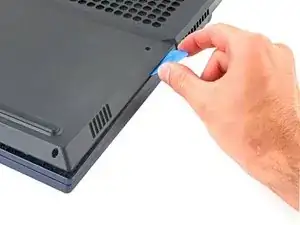

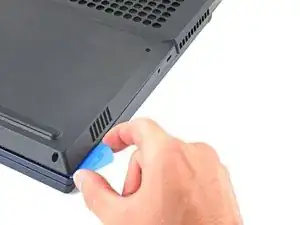

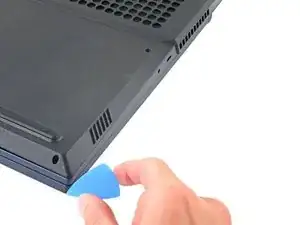

Вставьте край пристраивания между задней крышкой и рамой на правом торце.
Угол наклона пристраивания примерно 30˚ и проведите вниз по левому краю, чтобы освободить защёлки.
Шаг 5
Повторите ту же процедуру на левом крае, чтобы освободить защёлки.
Шаг 6

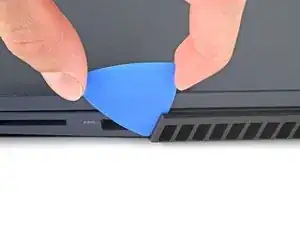

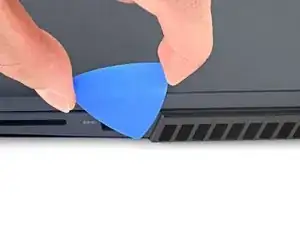

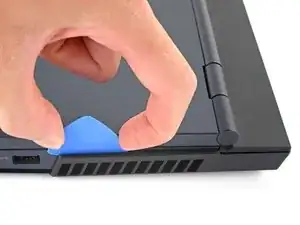

Сдвиньте пристраивание между рамой и пластиковыми вентиляционными решётками на правой стороне рядом с портом USB-A.
Поверните пристраивание так, чтобы оно оказалось сверху пластиковых вентиляционных решёток.
Если пристраивание трудно вставить, установите ноутбук вертикально, чтобы уменьшить давление на заднюю крышку.
Шаг 7

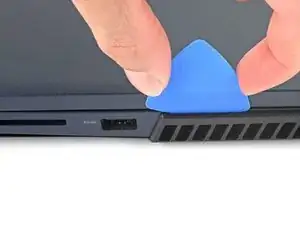

Вставьте пристраивание между рамой и пластиковыми вентиляционными решётками.
Сдвиньте пристраивание вдоль верхнего края вентиляционных решёток, чтобы освободить защёлки.
Шаг 8

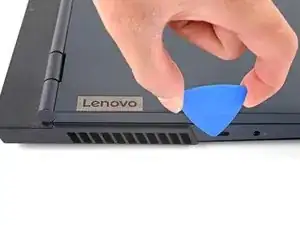

Сдвиньте пристраивание между рамой и пластиковыми вентиляционными решётками на левой стороне рядом с портом USB-C.
Поверните пристраивание так, чтобы оно оказалось сверху пластиковых вентиляционных решёток.

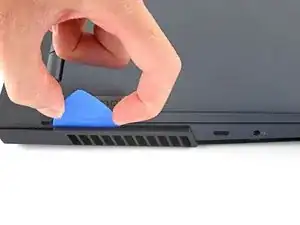

Вставьте пристраивание между рамой и пластиковыми вентиляционными решётками.
Сдвиньте пристраивание вдоль верхнего края вентиляционных решёток, чтобы освободить защёлки.
Шаг 9

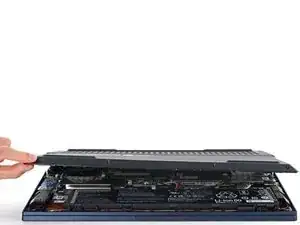

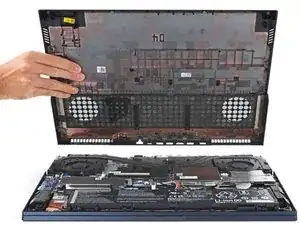

Поднимите заднюю крышку вверх и снимите её с шасси.
При повторной сборке в этот момент можно включить ноутбук и проверить все функции перед закрытием. Обязательно снова выключите ноутбук перед продолжением работы.
Шаг 10

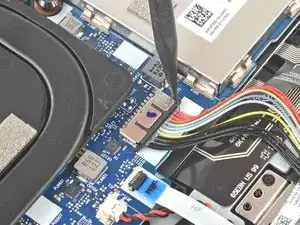

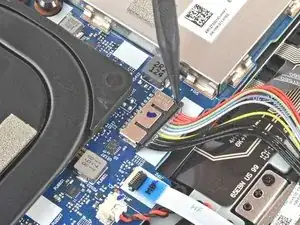

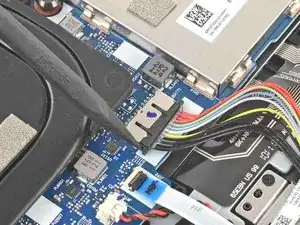

Используйте заострённый конец лопатки (spudger), чтобы сдвинуть каждую сторону разъёма батареи и ослабить его.
Шаг 11

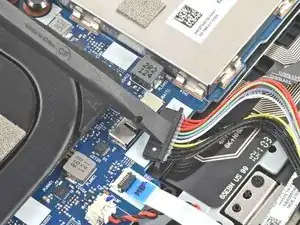

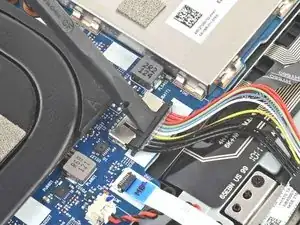

Используйте плоский конец лопатки, чтобы выдавить и отключить кабель батареи.
Шаг 12

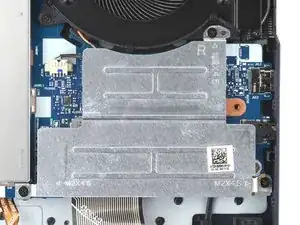

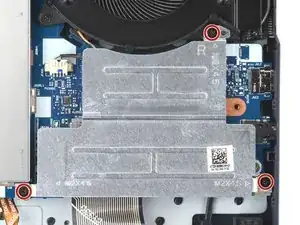

Используйте крестовую отвертку, чтобы снять три винта PH00 длиной 5 мм, фиксирующие экран (щит) правого SSD к материнской плате.
При повторной сборке убедитесь, что отверстие на верхней части экрана совпадает с штифтом на шасси.
Шаг 13

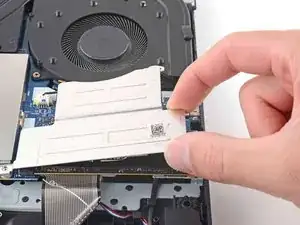

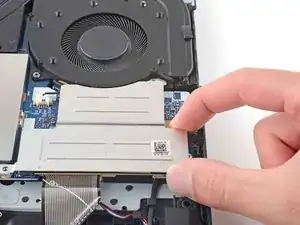

Возьмитесь за экран SSD и поднимите его, чтобы снять.
Шаг 14

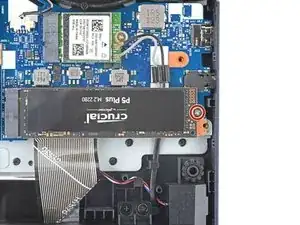

Используйте крестовую отвертку Phillips, чтобы выкрутить винт PH1 длиной 2.8 мм, фиксирующий SSD к материнской плате.
После удаления винта SSD поднимется под углом примерно 30˚.
Шаг 15

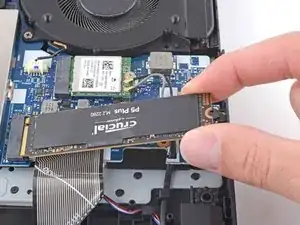

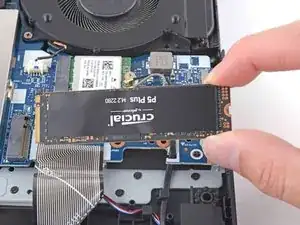

Возьмитесь за кромки SSD вблизи посадочного углубления для винта.
Осторожно потяните, чтобы извлечь SSD.
Заключение
Для повторной сборки следуйте этим инструкциям в обратном порядке.
Утилизируйте электронные отходы через переработчика, сертифицированного по R2 или e-Stewards.
Ремонт прошёл не так, как планировалось? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Lenovo Legion Answers.
