Замена правого SSD в Lenovo Legion 5 Pro 16ACH6H
Используйте это руководство для обновления или замены твердотельного накопителя M.2 (SSD) с правой стороны в игровом ноутбуке Lenovo Legion 5 Pro 16ACH6H. Этот ноутбук совместим только с NVME SSD и, следовательно, не совместим с SATA SSD.
Перед началом ремонта по возможности сделайте резервную копию существующего SSD. Если Вы заменяете SSD, на котором установлена операционная система, ознакомьтесь с утилитой клонирования диска, чтобы быть готовым перенести данные на новый SSD.
Наконец, убедитесь, что Вы полностью выключили питание и отключили ноутбук. Убедитесь, что ноутбук не находится в режиме ожидания, сна или гибернации.
Шаг 1

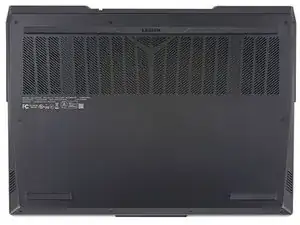

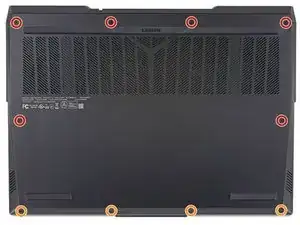

Используйте крестовую отвертку, чтобы выкрутить десять винтов, крепящих заднюю крышку к корпусу:
Шесть винтов PH00, 12.7 мм
Четыре винта PH00, 4.2 мм
Шаг 2

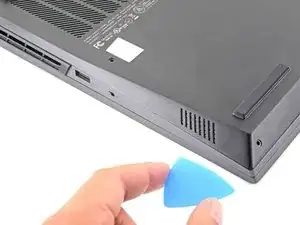

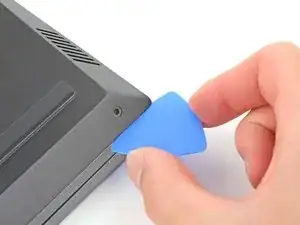

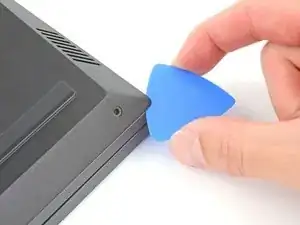

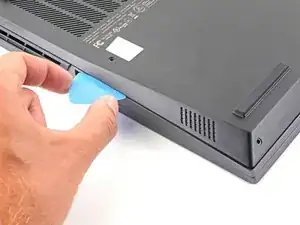

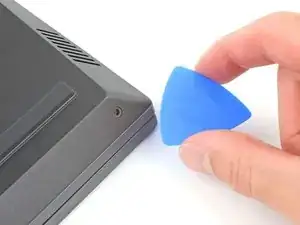

Вставьте закруглённый край лезвия для вскрытия между задней крышкой и рамой в правом нижнем углу.
Шаг 3

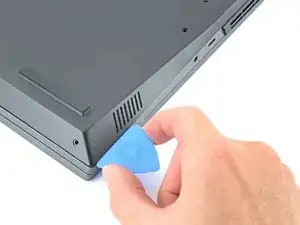

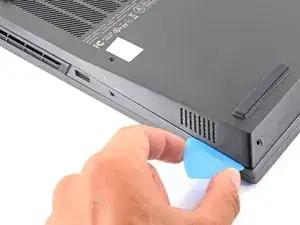

Наведите лезвие под углом примерно 45˚.
Сдвиньте лезвие вдоль переднего края, чтобы освободить защёлки, фиксирующие заднюю крышку к раме.
Шаг 4

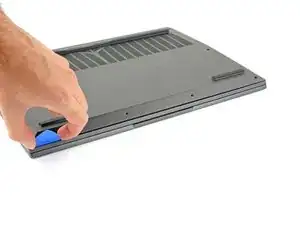

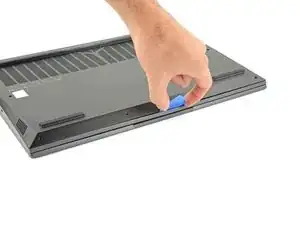

Вставьте закруглённый край лезвия для вскрытия между задней крышкой и рамой по правому краю.

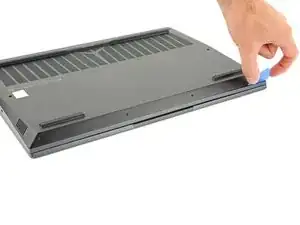

Наведите лезвие под углом около 30˚ и сдвигайте вниз по правому краю, пока не дойдёте до пластиковых вентиляционных решёток на боковой стороне.
Шаг 5

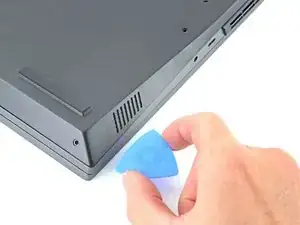

Повторите ту же процедуру по левому краю, чтобы освободить защёлки.
Шаг 6
Поставьте ноутбук вертикально, чтобы получить удобный доступ к пластиковым вентиляционным решёткам.

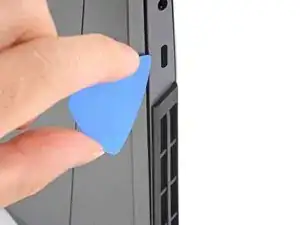

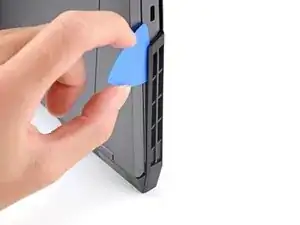

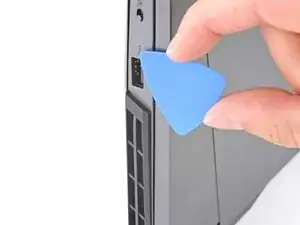

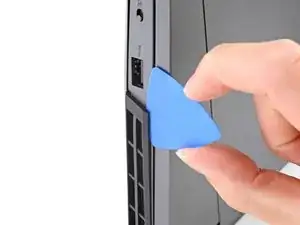

Сдвиньте закруглённый край лезвия для вскрытия между рамой и пластиковыми вентиляционными решётками с правой стороны рядом с портом USB-A.
Поверните лезвие так, чтобы оно расположилось поверх пластиковых вентиляционных решёток.
Шаг 7

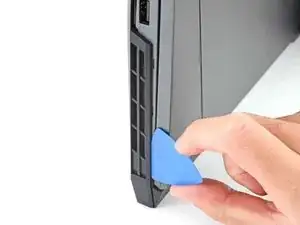

Вставьте лезвие между рамой и пластиковыми вентиляционными решётками.

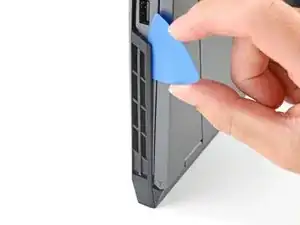

Сдвиньте лезвие вдоль верхнего края вентиляционных решёток, чтобы освободить защёлки.
Шаг 8

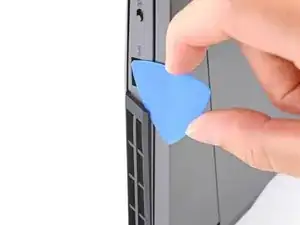

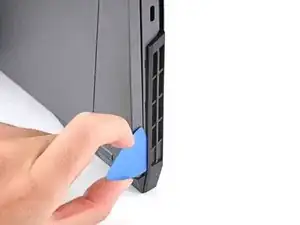

Сдвиньте закруглённый край лезвия для вскрытия между рамой и пластиковыми вентиляционными решётками по левому краю рядом с портом USB-C.
Поверните лезвие так, чтобы оно расположилось поверх пластиковых вентиляционных решёток.
Шаг 9
Вставьте лезвие между рамой и пластиковыми вентиляционными решётками.
Сдвиньте лезвие вдоль верхнего края вентиляционных решёток, чтобы освободить защёлки.
Шаг 10

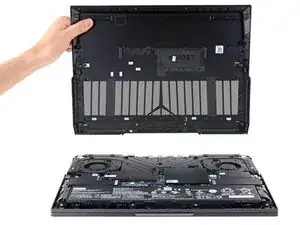

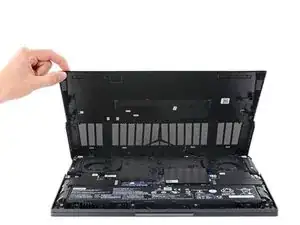

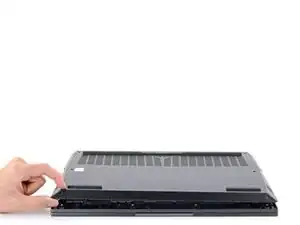

Поднимите заднюю крышку и снимите её с шасси.
При повторной сборке это хорошая точка для включения ноутбука и проверки всех функций перед окончательным закрытием. Обязательно выключите ноутбук снова перед продолжением работы.
Шаг 11

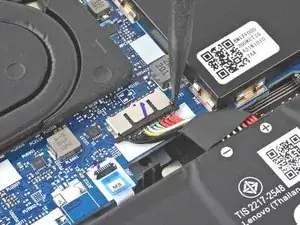

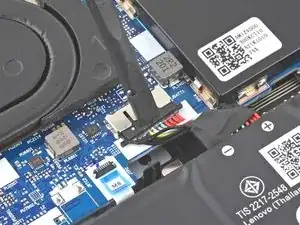

Используйте заострённый конец лопатки, чтобы нажать с каждой стороны разъёма аккумулятора и ослабить его.
Шаг 12

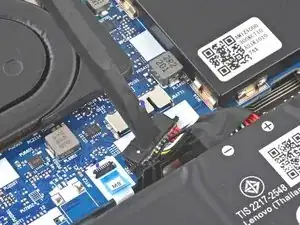

Используйте плоский конец лопатки, чтобы выдавить и отсоединить кабель аккумулятора.
Шаг 13

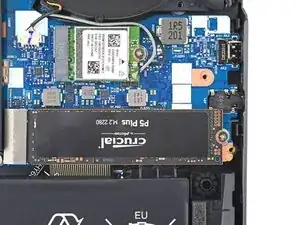

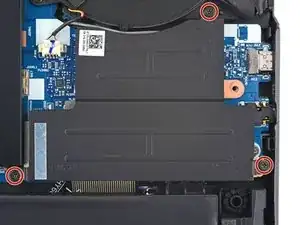

Используйте крестовую отвертку, чтобы выкрутить три винта PH00, 5.1 мм, крепящие экран правого SSD к материнской плате.
При повторной сборке убедитесь, что отверстие на верхней части экрана совпадает со стойкой на шасси.
Шаг 14

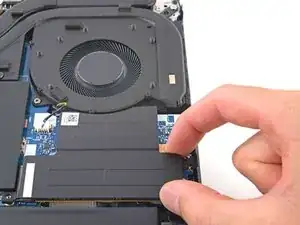

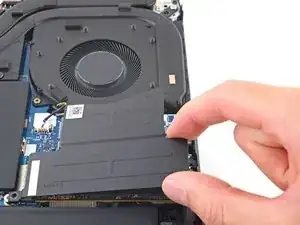

Возьмитесь за экран SSD и поднимите его, чтобы снять.
Шаг 15
Используйте крестовую отвертку, чтобы выкрутить винт PH1, 2.6 мм, крепящий SSD к материнской плате.
После снятия винта SSD поднимется примерно на 30˚.
Шаг 16

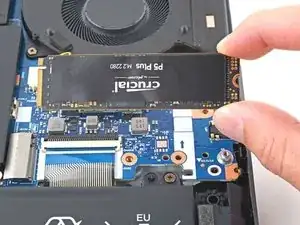

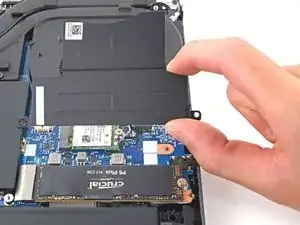

Возьмитесь за кромки SSD рядом с выемкой под винт.
Осторожно потяните, чтобы извлечь SSD.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Сдавайте электронные отходы в переработку у сертифицированного оператора R2 или e-Stewards.
Ремонт не прошёл как планировалось? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Lenovo Legion answers.
